位相シフトフルブリッジコンバータは高効率電力変換技術で、産業用途における信頼性の高い電力供給を実現します。
位相シフトフルブリッジコンバータの基礎
位相シフトフルブリッジコンバータ（PSFBコンバータ）は、高効率で高い電力密度を必要とするアプリケーションに適した電力変換デバイスです。このコンバータは特に、サーバーや通信機器の電源など、産業用途で広く使われています。PSFBコンバータの主な特徴は、トランスの二次側に負荷を供給する際に、入力と出力の位相差（シフト）を利用して効率的に動作することです。
PSFBコンバータの動作原理
位相シフトフルブリッジコンバータは、フルブリッジコンバータの一種で、入力側の電力を高周波の交流電力に変換し、これをトランスで絶縁・変圧した後に、整流して出力側の直流電力とします。

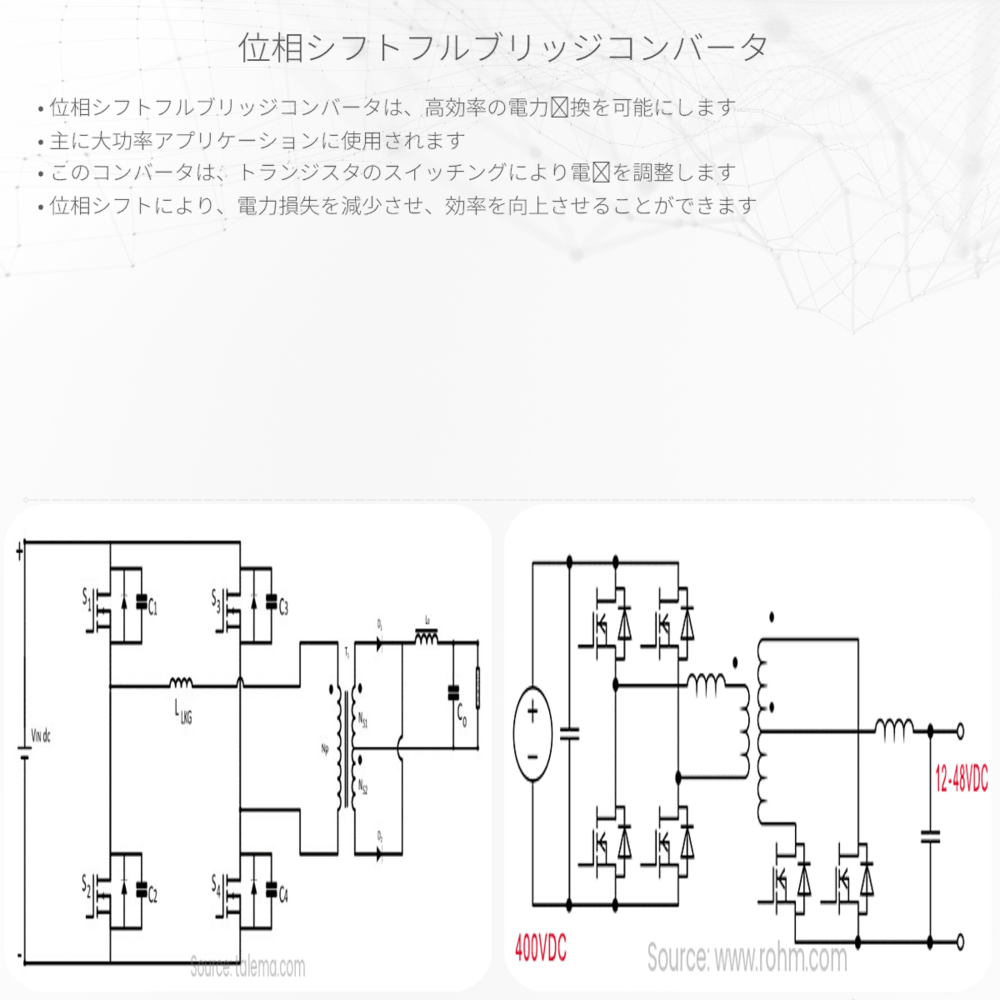

PSFBコンバータのコアとなるのは、四つのスイッチ（通常はMOSFETやIGBT）とそれを駆動する制御回路です。スイッチは対角線上にペアになっており、それぞれのペアのスイッチを交互にON/OFFすることで、トランスの一次側に交流電力を供給します。しかし、ただスイッチをON/OFFするだけでなく、片方のペアのスイッチングを他方のペアのスイッチングと少しずらす（位相をシフトさせる）ことで、より滑らかな出力波形を生成し、変換効率を向上させます。
位相シフトとは
位相シフトとは、二つの交流波形の山や谷がどれだけずれているかを示す指標です。位相シフトフルブリッジコンバータにおいては、スイッチのON/OFFのタイミングを微妙に変えることで位相差を生じさせ、この位相差を利用してトランスの効率を最大限に活かします。
位相のシフトを利用する主な利点は、電流のリップル（波の不規則な動き）を減少させ、スイッチング損失を小さくすることです。これは結果的に熱の発生を減らし、コンポーネントの信頼性を向上させます。
電力変換の効率
電力変換における効率は非常に重要です。効率が良いほど、入力エネルギーが出力エネルギーに変わる割合が高くなり、無駄が少なくなります。位相シフトフルブリッジコンバータは、位相制御によりトランスの死時間（スイッチが全てOFFになっている時間）を減少させ、全体のスイッチング損失を削減します。
さらに、PSFBコンバータはトランスの磁束変化を最小限に抑えることができるため、コアの損失も小さくなります。これらの特性が合わさることによって、PSFBコンバータは非常に高い効率を達成することができるのです。
まとめ
位相シフトフルブリッジコンバータは、効率的な電力変換を実現するための先進的な技術です。電力密度が高くて安定した出力を求める様々な産業で重宝されています。位相のシフトによってスイッチング損失と磁気コア損失を最小化し、全体としての効率を高めることができるのが最大の魅力です。この技術を理解し活用することで、省エネルギーで信頼性の高い電力供給システムを構築することが可能となります。
