二安定マルチバイブレーターとは、デジタル回路で使用される、状態を保持する電子回路で、メモリ素子やスイッチに応用されます。
二安定マルチバイブレーターの基本
二安定マルチバイブレーターは、デジタル回路設計において非常に重要な役割を果たす電子回路の一種です。状態を二つ持ち、フリップフロップ回路とも呼ばれます。この回路は、特定の条件下で状態が変化し、その状態を保持する能力を持っています。この特性を用いて、メモリ素子、スイッチ、安定した信号発生器など、様々な用途で活用されています。
二安定マルチバイブレーターの動作原理

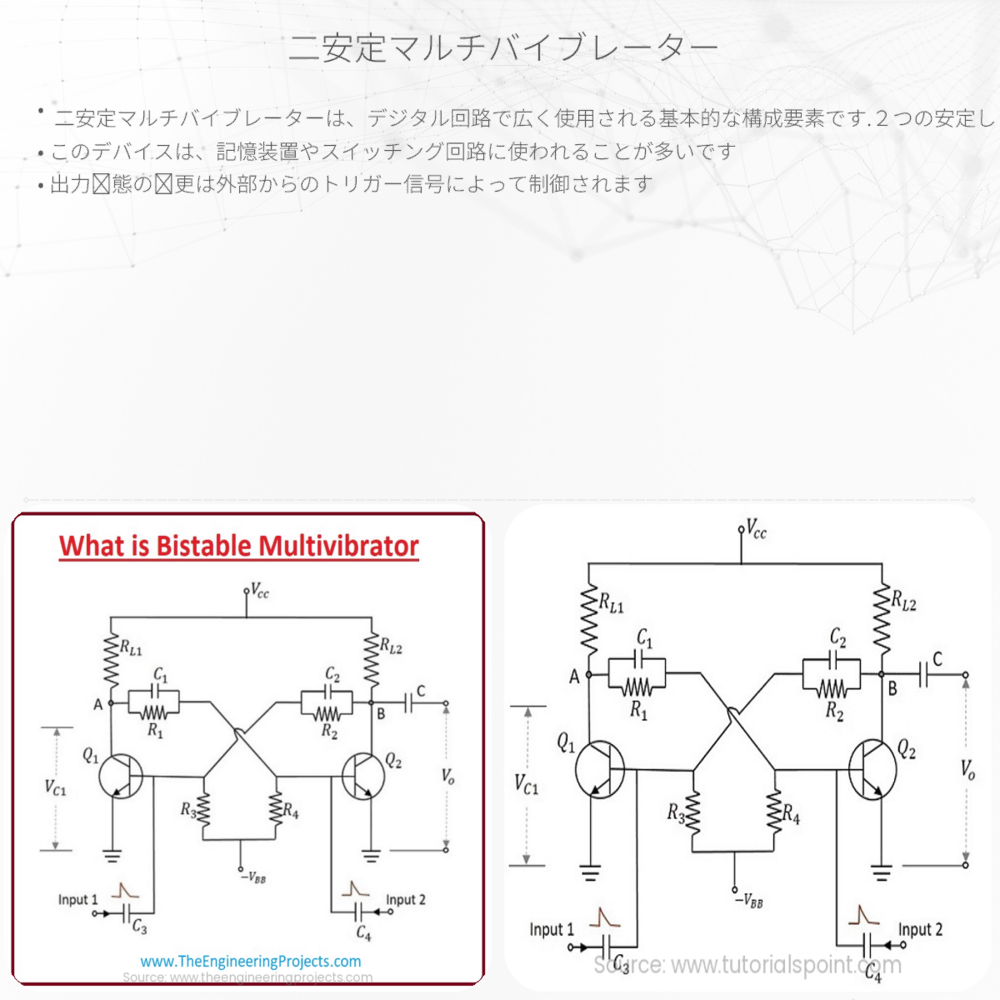

二安定マルチバイブレーターの核心は、二つの増幅器、たとえばトランジスタ、または二つのロジックゲートを用いて構築されています。これらはクロスカップル接続されており、一方の出力が他方の入力を制御しています。
- 状態1: 最初のトランジスタがオン（導通状態）、二番目のトランジスタがオフ（遮断状態）。
- 状態2: 最初のトランジスタがオフ、二番目のトランジスタがオン。
外部からの刺激、例えば電圧パルスを入力することにより、回路の状態を一方からもう一方へと切り替えることができます。一度切り替えられると、新しい状態は外部からの別の刺激が加えられるまで保持され続けます。
二安定マルチバイブレーターの応用例
二安定マルチバイブレーターは、その保持性と安定性からデジタル電子機器において広く使用されています。
- デジタルメモリ: 状態の保持能力を利用して、1ビットのデジタル情報を記憶する。
- 電子スイッチ: ボタンを押すことでオンとオフを切り替えるための電子機器制御。
- バイナリカウンタ: 複数の二安定マルチバイブレーターを連結して、二進数のカウンティングを行う。
まとめ
二安定マルチバイブレーターはシンプルながら非常に強力な電子回路であり、現代の電子工学およびデジタル技術の基礎をなしています。その保持性による情報の記憶、信号の安定化、そして制御のシンプルさから電子機器の様々な場面で使用されているのです。これにより、私達のコンピューター、スマートフォン、家庭用電化製品などがより隅々までデジタル化され、機能豊かで信頼性の高いものへと進化していく一翼を担っています。
