並列入力 シリアル出力”はデータビットを同時に受け入れて順に出力するデジタル信号処理技術で、シフトレジスターなどで利用されます。
並列入力 シリアル出力とは
並列入力 シリアル出力とは、データ通信における信号処理の方法の一つです。この方式は、複数のデータビットを同時に入力し、時間の異なる瞬間に一連のビットとして連続的に出力するという特徴を持っています。これはデジタル回路、特にシフトレジスターでよく見られる操作です。
シフトレジスターとは
シフトレジスターは、ビット列を一時的に保持し、一定の方向に「シフト」すなわち移動させることができるデジタル回路です。ビットは電圧の高低（通常は高電圧が「1」、低電圧が「0」）で表されます。シフトレジスターは並列入力またはシリアル入力を受け取り、それをシリアル出力として配信することができます。
並列入力の特徴
- 高速データ処理が可能：多くのビットを同時に処理できるため、データの読み込みや書き込みが高速化します。
- 回路設計が複雑になる：各ビットに対して個別の配線が必要となるため、回路が複雑になりがちです。
シリアル出力の特徴
- 回路設計がシンプル：データを順番に一本の配線で送るため、回路がシンプルになります。
- データ転送速度が遅くなる可能性：1ビットずつデータを送るため、並列処理に比べて時間がかかる可能性があります。
応用例としてのシフトレジスター

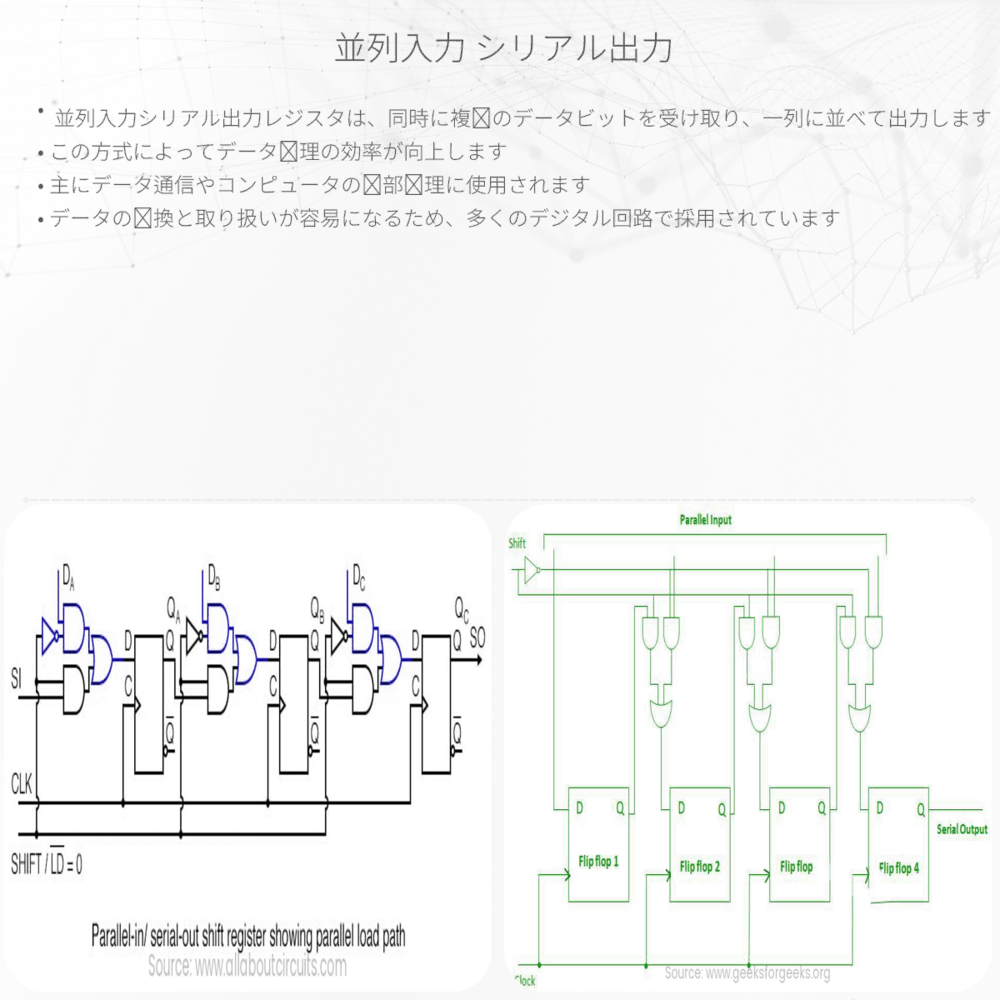

並列入力とシリアル出力の原理を利用する代表的な応用例としてシフトレジスターがあります。例えば、8ビットのシフトレジスターは8ビットのデータを一度に並列で受け取り、1ビットずつシリアルに出力します。この操作は、特定のクロック信号に同期して行われます。
シフトレジスターの簡単な動作例を次のように説明できます：
- 初期状態では、すべてのビットが0です。
- 並列入力を介して、8ビットのデータ（例：11001010）がレジスターに同時にロードされます。
- クロック信号が発生するたびに、各ビットが次の位置にシフトします。
- 最も端のビット（この例では「1」）がシリアル出力として取り出され、次のビットが同じ位置に移動します。
- このプロセスは全ビットが出力されるまで続きます。
シフトレジスターは、LEDディスプレイのドライバーや、アナログとデジタルの変換回路であるA/Dコンバーター、D/Aコンバーターなど、多くの電子機器の内部で使われています。
電気と磁気の関係性
並列入力やシリアル出力といった概念は、電気と磁気の現象と密接に関連しています。電流が流れるときには必ず磁場が発生し、この磁場がデータ信号の伝達において重要な役割を担います。例えば、シフトレジスターが機能するためには、電流によって生成される磁場を利用する電磁コイルがしばしば含まれています。
このようにして、電気と磁気の基本原理は、デジタルデータの伝送や処理といった実用的な技術に応用されているのです。
