ロータリーエンコーダーは回転運動を検出するセンサーで、工業分野で精密な位置と速度測定に欠かせません。
ロータリーエンコーダーとは

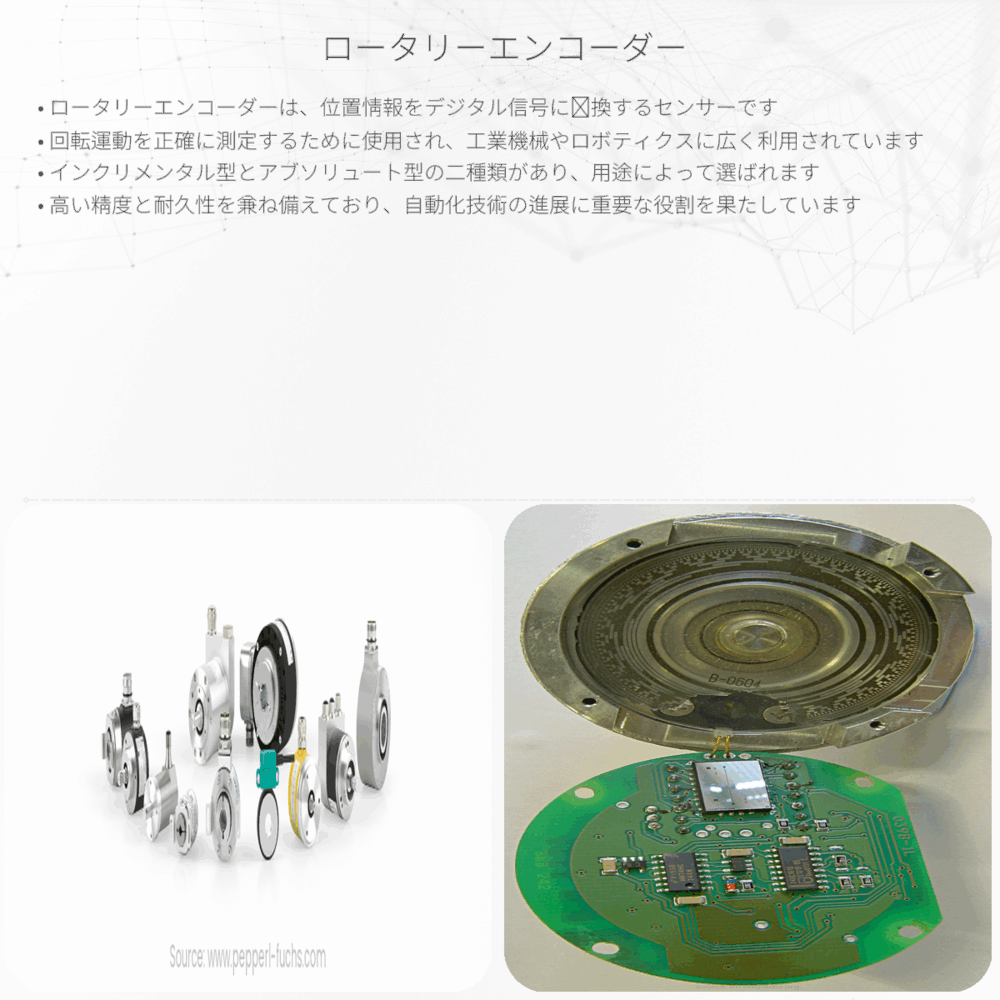

ロータリーエンコーダーは、回転運動を電気信号に変換するセンサーです。このデバイスは様々な工業用途で使われており、モーターのスピードや位置を正確に把握するために不可欠です。ロータリーエンコーダーは2つの主要なタイプに分かれます：インクリメンタル型とアブソリュート型です。
インクリメンタル型エンコーダー
インクリメンタル型エンコーダーは、回転軸が一定の角度を通過するたびにパルス信号を出力します。このエンコーダーは、開始点からの相対的な変位のみを提供するため、位置情報は電源を切るとリセットされてしまうことがあります。しかし、簡単に設置が可能で、コスト効率も良いため、多くのアプリケーションに利用されています。
アブソリュート型エンコーダー
一方、アブソリュート型エンコーダーは、回転軸の絶対位置をビット値で出力します。これにより、電源が再び投入された後でも、軸の正確な位置を知ることができるため、より高度なアプリケーションに適しています。
ロータリーエンコーダーの仕組み
ロータリーエンコーダーの基本的な構成要素は、ディスクとセンサーです。ディスクは回転軸に固定され、センサーはディスクのパターンを読み取ります。インクリメンタル型の場合、ディスクには通常、透明と不透明の部分が交互に配置されており、これによって光センサーがパルスを検出します。アブソリュート型ではディスクには一意のパターンが配置されており、このパターンを読み取ることで軸の正確な位置を検出します。
ロータリーエンコーダーの用途
- 工業用ロボット – アームの位置制御
- CNCマシン – 工具の精密な位置決め
- 自動車 – 車輪の回転速度センシング
- エレベーター – カゴの位置の正確な把握
まとめ
ロータリーエンコーダーは、精密な位置やスピードのフィードバックが必要な場合に、欠かせないコンポーネントです。インクリメンタル型とアブソリュート型の２つの主要なタイプにより、様々な要求に応え、産業界で広く使用されています。電気と磁気の原理を利用して、回転する物体の運動を監視するこの技術は、オートメーションとプロセス制御の進化に大きく貢献しています。
