ロゴフスキーコイルは電流の非接触測定に使用されるデバイスで、マクスウェルの方程式に基づき、電気工学の多分野で活用されます。
ロゴフスキーコイル電流センサーの原理と応用
ロゴフスキーコイルは、電流を非侵襲的に測定するために用いられる装置です。その名前は、この技術を開発したウクライナの物理学者、ロゴフスキーから取られています。ロゴフスキーコイル電流センサー（以下、「ロゴフスキーコイル」という）は、電流によって生じる磁場を検出し、その強度を測定することで、流れている電流の大きさを知ることができます。このコイルは、特に高電流や高電圧の測定に適しており、電気工学の多様な分野で利用されています。

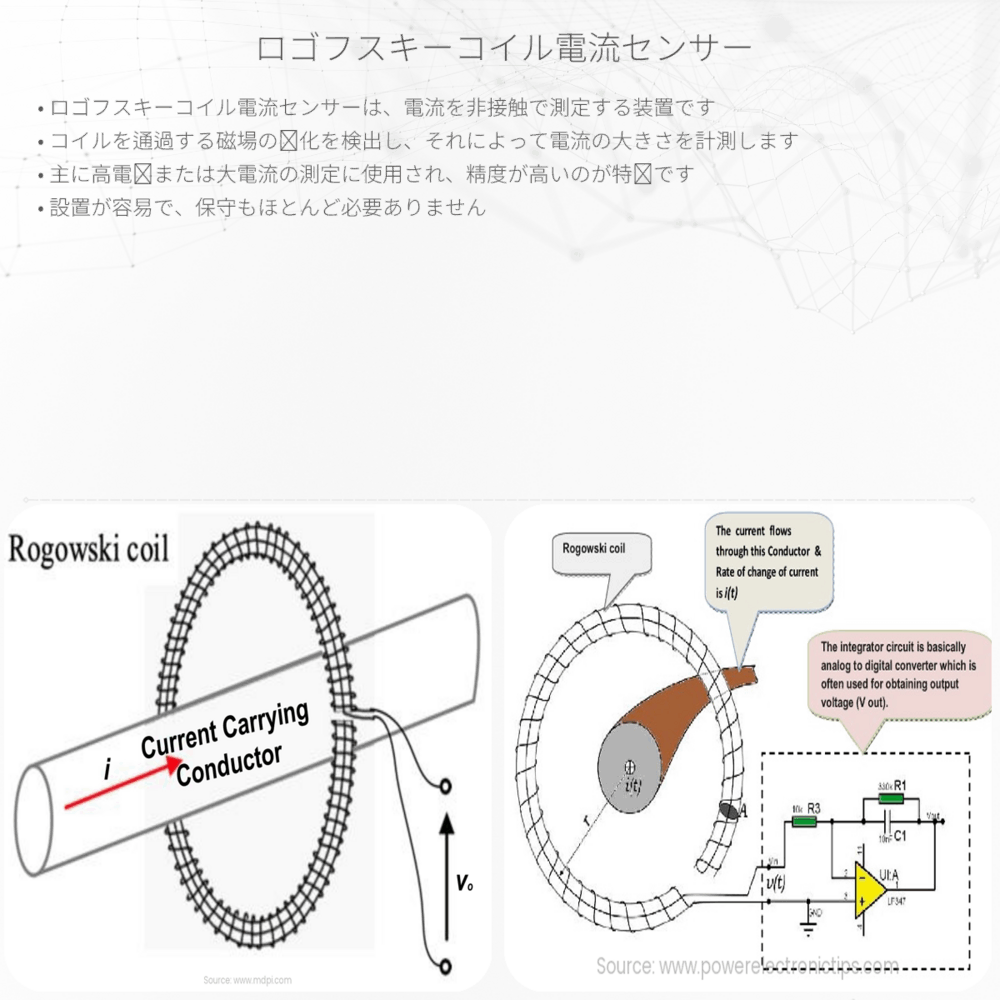

ロゴフスキーコイルの作動原理
ロゴフスキーコイル電流センサーの作動原理は、マクスウェルの方程式の一つであるアンペールの法則に基づいています。アンペールの法則によると、電流が流れると、その周囲に磁場が発生します。ロゴフスキーコイルはこの磁場の変化を検出して、電流を測定します。
ここで重要なのはファラデーの電磁誘導の法則です。磁場の変化はコイル内に電圧を誘導し、この誘導された電圧は磁場の変化率に比例します。ロゴフスキーコイルセンサーにおいては、次の式で表される関係があります。
Et = -N * dΦ/dt
ここで、Etは時間による誘導電圧、Nはコイルの巻数、Φは磁束、dtは時間の変化を表します。
ロゴフスキーコイルの特長と利点
ロゴフスキーコイルの大きな利点は、電流が流れる導体に物理的な接触を必要としない点です。導体に取り付けることなく、導体を囲む形で磁場を検出するため、絶縁体を介した測定が可能です。この非接触方式により、高電流や高電圧の環境でも安全に使えるだけでなく、電気的ノイズの影響を受けにくいという利点もあります。
また、ロゴフスキーコイルは高周波数の電流を正確に捉えることができるため、パワーエレクトロニクスでのスイッチング電流測定や、工業用プロセスでの監視などで広く利用されています。その他にも、ロゴフスキーコイルは軽量で取り扱いが容易なため、ポータブル機器での使用にも適しています。
ロゴフスキーコイルの応用例
ロゴフスキーコイルは電力システムの監視から、実験物理学での研究まで、幅広く応用されています。例えば、電力線からの電流を計測するための装置、電気自動車のモーターコントロールシステム、太陽光発電システム、風力発電のパフォーマンス測定などで使用されています。また、精密な実験設備においては、非常に小さな変動も測定できる精度が必要とされる場合にロゴフスキーコイルが活躍します。
ロゴフスキーコイル電流センサーは、その精度の高さ、柔軟性、そして非侵襲的な測定方式により、今後も多くの場面で重宝されることでしょう。この技術が理解できれば、エンジニアだけでなく、日々の生活においてもそれが応用されていることを目の当たりにする機会は多くなります。
