電流トランス（CT）とは、高電流を低電流に変換し、電力系統の監視や制御に使用される電気エンジニアリングの重要な機器です。
電流トランスの基礎
電流トランス（Current Transformer、CT）は電気エンジニアリングにおける重要な機器です。その主な役割は、高い電流を測定しやすいように小さな電流に変換することであり、電力システムの監視や制御に広く用いられています。

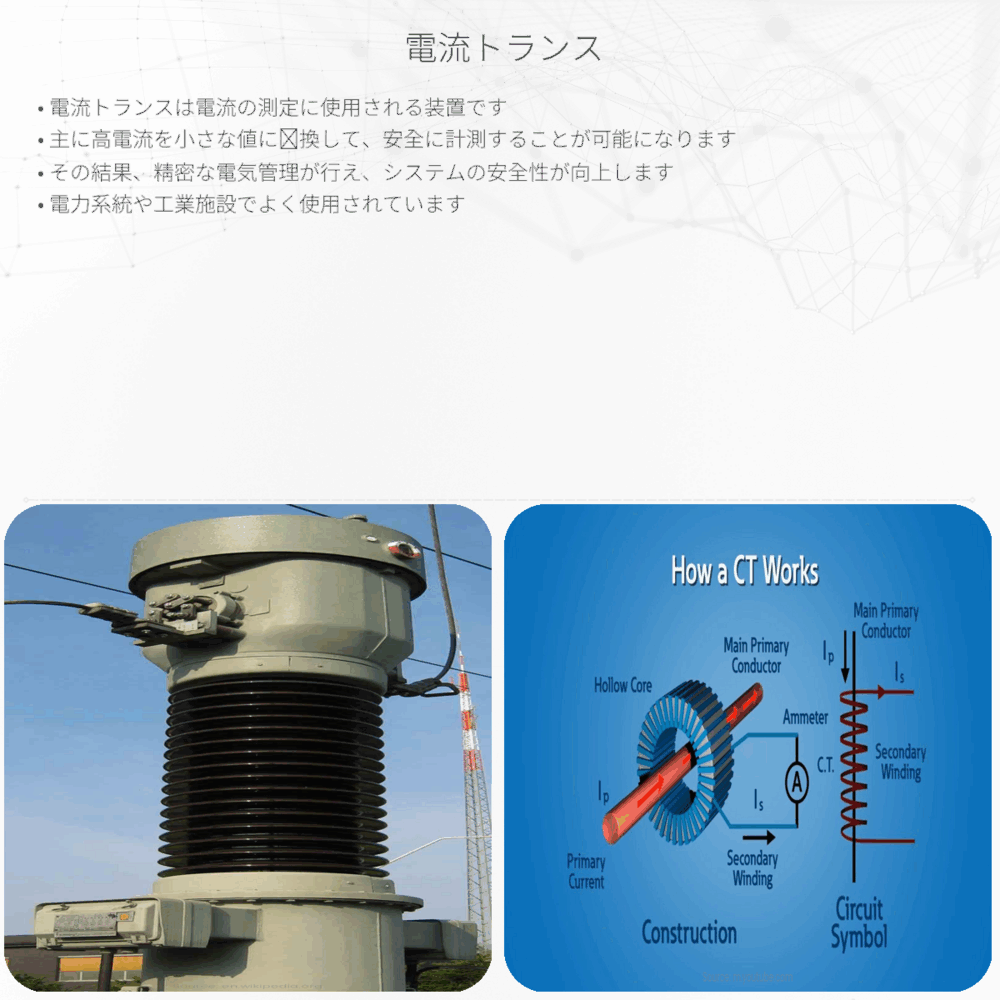

電流トランスの仕組み
電流トランスは基本的に鉄心（コア）と二つの巻線（コイル）から構成されています。一つは主巻線、もう一つは副巻線です。主巻線は電力系統に直列に接続され、副巻線は測定器や保護装置に接続されます。高い電流が主巻線を流れるとき、その磁場が鉄心を介して副巻線に誘導電流を発生させます。これにより、電流の測定が可能になります。
変換比とは
電流トランスの主要特性の一つは変換比（Turns Ratio）です。これは主巻線と副巻線の巻数の比です。例えば、変換比が1000:1の電流トランスは、1000アンペア（A）を1アンペアに変換します。変換比の式は以下のように表されます:
\[ N_p / N_s = I_s / I_p \]
ここで、\( N_p \) と \( N_s \) はそれぞれ主巻線と副巻線の巻数、\( I_s \) と \( I_p \) はそれぞれ副巻線と主巻線の電流です。
電流トランスの用途
- 電力測定: 電流トランスは電流計とともに使用され、電力の監視や管理に不可欠です。
- 保護装置: 過電流保護リレーなどの装置に接続され、系統の過負荷やショート時に重要な情報を提供します。
- 電気計量: 使用された電力量を計測するのにも電流トランスは用いられます。
電流トランスの重要性
電流トランスは電気系統における安全と効率の両方を確保するため、不可欠な機器です。設計の際には正確な変換比、耐電圧レベル、周波数特性が考慮される必要があります。また、電気系統の要求に合った適切な電流トランスの選定が重要です。
このように、電流トランスは電気エンジニアリングで不可欠な役割を果たしており、その理解は電気に関する知識を深める上で非常に重要です。現代社会のインフラの基盤として、これからも電流トランスは重要であり続けるでしょう。
