ボンデッドフィンヒートシンクは、冷却性能が高く、電子部品の発熱を効率的に放散する熱伝達装置です。

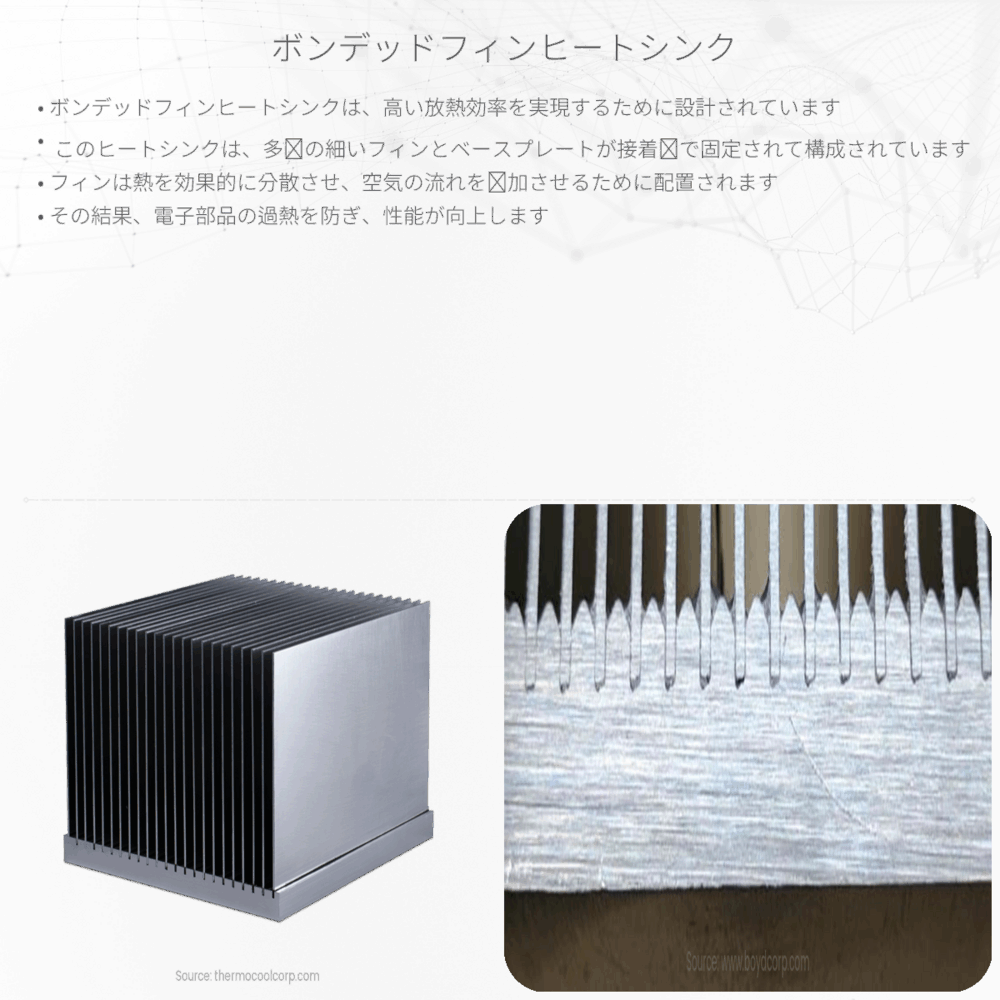

ボンデッドフィンヒートシンクとは
ボンデッドフィンヒートシンクは、電子機器の冷却に広く用いられる高効率の熱放散装置です。このタイプのヒートシンクは、特に放熱面積を増大させ、空気の流れを利用してより多くの熱を放出する設計になっています。
ボンデッドフィンヒートシンクの動作原理
ボンデッドフィンヒートシンクは、伝導、対流、放射の三つの基本的な熱伝達モードに依存しています。伝導とは、材料内の分子または電子のエネルギー伝達を通じて熱が流れるプロセスです。対流は、流体（通常は空気や液体）が動くことで熱が運ばれる現象です。そして放射とは、熱が電磁波として放出されるプロセスです。
ヒートシンクが機能するためには、まず電子機器から発生した熱がヒートシンクの基盤へと伝わります。この基盤は一般にアルミニウムや銅などの熱伝導率の高い金属で作られています。その後、熱は多数のフィンに伝わり、対流を通して空気に放出されます。フィンの間隔、高さ、数、形状は、放熱性能を最適化するために計算されます。
ボンデッドフィンヒートシンクの設計特徴
ボンデッドフィンヒートシンクは、以下のような特徴を持つ設計がなされています。
- フィンと基盤の接合面積の最大化により、優れた熱伝導性を確保します。
- フィンは細長い設計となっており、空気流の抵抗を低減し、冷却効率を向上させます。
- 製造方法によって、異なる材料を組み合わせることができ、熱伝導率とコストのバランスを最適化します。
接合方法としては、エポキシ樹脂を使用したり、溶接や接着剤で結合することによって、フィンを基盤に強固に固定します。
ボンデッドフィンヒートシンクの応用
ボンデッドフィンヒートシンクは、その優れた熱放散能力から、パワーエレクトロニクス、半導体デバイス、コンピュータのCPUやGPUなど、発熱の激しい電子部品の冷却に使用されています。
例えば、コンピュータのCPUでは、プロセッサの速度と性能が向上する一方で発熱量も増加しています。このため、CPUの温度を効率的に下げるためには、ボンデッドフィンヒートシンクのような高性能な冷却装置が不可欠となります。
ボンデッドフィンヒートシンクの利点
- 高い熱放散性能: 大量のフィンが熱を効率的に空気中に放出します。
- カスタマイズ可能: フィンの数やサイズを変更することで、様々な用途に適応できます。
- 多様な材料の使用: コストと性能のバランスに応じて最適な材料を選択できます。
電子機器の冷却は、その性能と寿命に直接的な影響を与えるため、ボンデッドフィンヒートシンクは重要な役割を果たしています。将来も、電子機器の発熱問題に対処するための中核として、ボンデッドフィンヒートシンクの研究と開発が進められていくでしょう。
