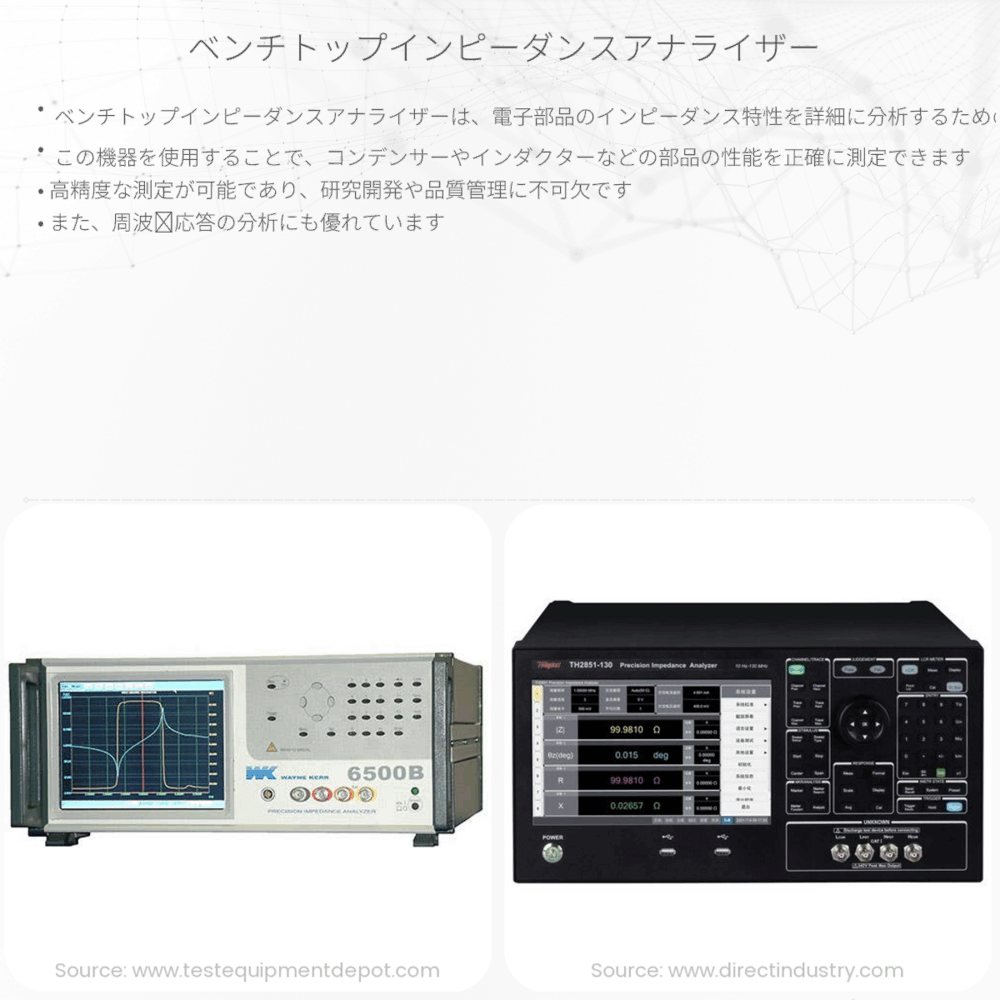

ベンチトップインピーダンスアナライザーは、電子部品や回路の抵抗・容量・誘導性を測定する高精度の装置です。
ベンチトップインピーダンスアナライザーとは
ベンチトップインピーダンスアナライザーは、電子部品や回路のインピーダンス（抵抗、容量、誘導性）を測定するための装置です。インピーダンスは電気抵抗の一種で、交流（AC）回路における電流の流れを妨げる効果を表します。この装置は、電子工学、材料科学、電力工学など多岐にわたる分野で採用されています。
インピーダンスとは
インピーダンスは電圧と電流の比率であり、次のような方程式で表されます：
Z = V / I
ここで,
- Zはインピーダンス（オーム単位）
- Vは電圧（ボルト単位）
- Iは電流（アンペア単位）
インピーダンスは、抵抗（R）、キャパシタンス（C）、インダクタンス（L）の影響を総合して記述します。抵抗は電流の流れに対する抵抗力を、キャパシタンスは電気エネルギーを蓄える能力を、インダクタンスは磁場を通じて電気エネルギーを蓄える能力をそれぞれ表します。
ベンチトップインピーダンスアナライザーの使用方法
ベンチトップインピーダンスアナライザーは、通常、次の手順で使用されます：
- テストしたい部品や回路をアナライザーに接続します。
- 測定対象の周波数範囲を設定します。
- 装置が交流信号を部品に適用し、それに応答して生じる電圧と電流を測定します。
- 測定されたデータからインピーダンスを計算し、リアクタンス（抵抗の交流における類似物）や位相角などの追加情報と共に表示します。
この装置によって得られる情報は、部品の品質管理、材料の特性評価、回路設計の最適化などに役立ちます。
インピーダンスアナライザーの測定範囲
ベンチトップインピーダンスアナライザーは、非常に低い周波数から数GHzに及ぶ広い周波数範囲に渡ってインピーダンスを測定する能力を持っています。この幅広い範囲により、小さなキャパシタから大きなインダクタ、さらには複雑な回路まで、幅広い部品のテストに使用することができます。
インピーダンスアナライザーの応用
ベンチトップインピーダンスアナライザーは、以下のような多様な応用が可能です：
- 電子部品の品質保証と生産管理
- バイオセンサーや医療機器の特性評価
- エネルギー貯蔵装置（例：バッテリーや超コンデンサー）の特性評価
- 材料科学における電気特性の研究
- 通信機器における信号整合とフィルター設計
このように、インピーダンスアナライザーは科学的研究から産業応用まで、非常に広い範囲で欠かせない装置となっています。
