フィルターチョークとは、電源回路でリップル電流を低減し、安定した直流を生成するための重要なコンポーネントです。
フィルターチョークとは
フィルターチョークは電気回路において非常に重要な役割を果たします。これは主に電源回路で使用されるコンポーネントであり、交流から直流への変換を行う際に発生するリップル電流を低減するために使用されます。フィルターチョークは「インダクター」としても知られており、磁場を利用して電流の流れを調節する能力を持ちます。
フィルターチョークの原理
フィルターチョークの働きは、「ファラデーの電磁誘導の法則」と「レンツの法則」に基づいています。これらの法則によれば、電流を通した導線には周囲に磁場が発生し、その磁場は導線内に起電力を誘導します。この起電力は導線に流れる電流の変化を妨げる方向に作用するので、フィルターチョークは電流の変化を遅らせ、リップルを減少させることができます。
フィルターチョークの構造と種類
フィルターチョークは、鉄やフェライトといった磁性体のコアを中心に巻かれたコイルで構成されています。このコイルに交流電源を接続することで、磁性体のコアに磁場を生成し、エネルギーを貯蔵します。フィルターチョークにはエアコアチョークとアイアンコアチョークの二種類があります。エアコアチョークはコアに磁性体を使用せずに空気がその役割を果たし、高周波信号に適しています。一方、アイアンコアチョークは磁性体をコア材として用い、より大きなエネルギーを貯蔵できるため、低周波信号に適しています。
フィルターチョークの利用

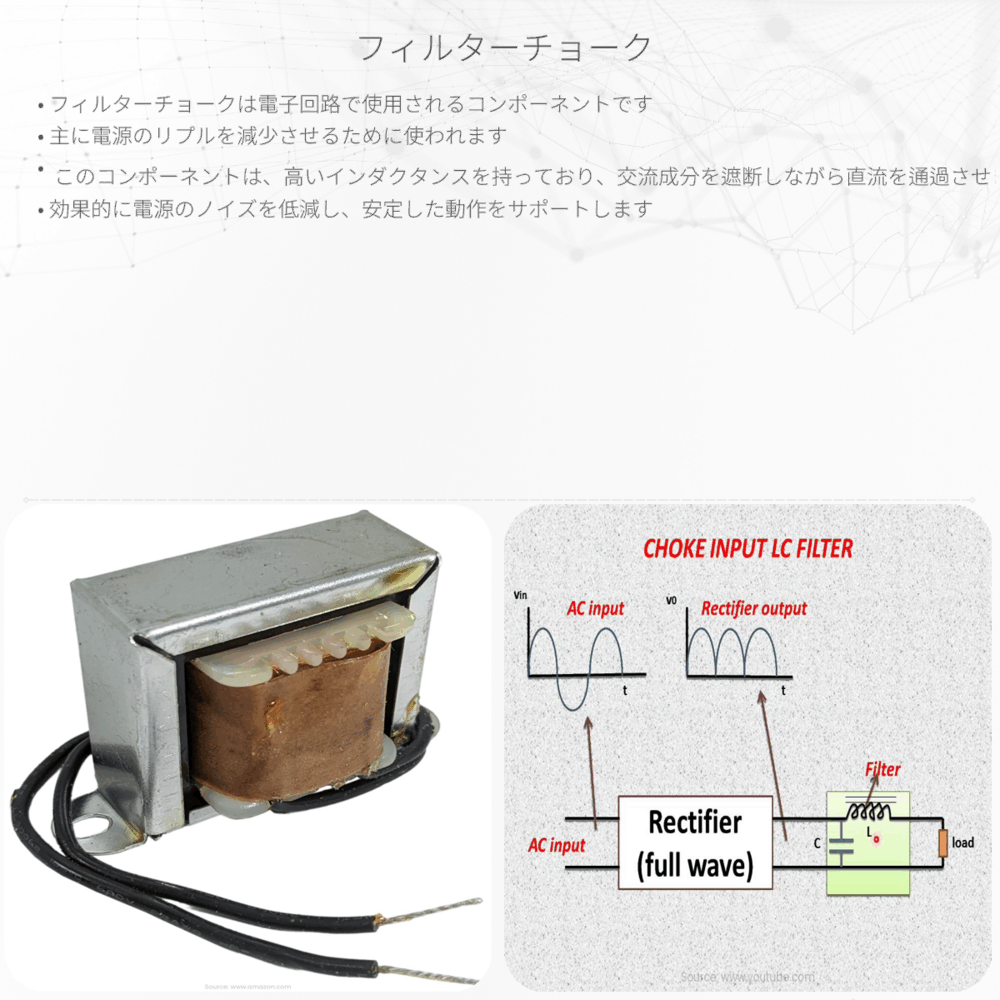

フィルターチョークは、電源回路の整流後に配置されることが多いです。整流器によって交流が直流に変換される際には、完全に滑らかな直流ではなく、リップルと呼ばれる小さな波形が含まれた不純物が生じます。フィルターチョークと平滑コンデンサを組み合わせることによって、このリップルを効果的にフィルタリングし、より安定した直流を得ることができます。
フィルターチョークの実際の応用例
- 電源アダプター：ノートパソコンやスマートフォンなどの充電器において、安定した直流供給が不可欠です。
- オーディオ機器：アンプなどの高忠実度を要求される電子機器において、電源のノイズを低減するために使用されます。
- ラジオ受信機：AMやFM放送を受信する際に、電源からの干渉を最小限に抑える必要があります。
このように、フィルターチョークは、高品質な電力を要求される様々な電子機器において重要な部品です。そのシンプルながら効果的な動作原理は、電気と磁気の相互作用によって生じる現象の美しい例といえるでしょう。
