プッシュプルコンバーターの原理、メリット、欠点、応用について詳しく解説し、直流電源の効率的な変換方法を紹介します。
プッシュプルコンバーターの基本
プッシュプルコンバーターとは、電力変換装置の一種で、直流（DC）から直流への電力変換を行うために使用されます。交流（AC）への変換も可能ですが、ここでは主に直流の変換に焦点を当てて解説します。このコンバーターは、特に電力変換の効率を高めたい、あるいは高電力アプリケーションでよく使用されます。
プッシュプルコンバーターの動作原理

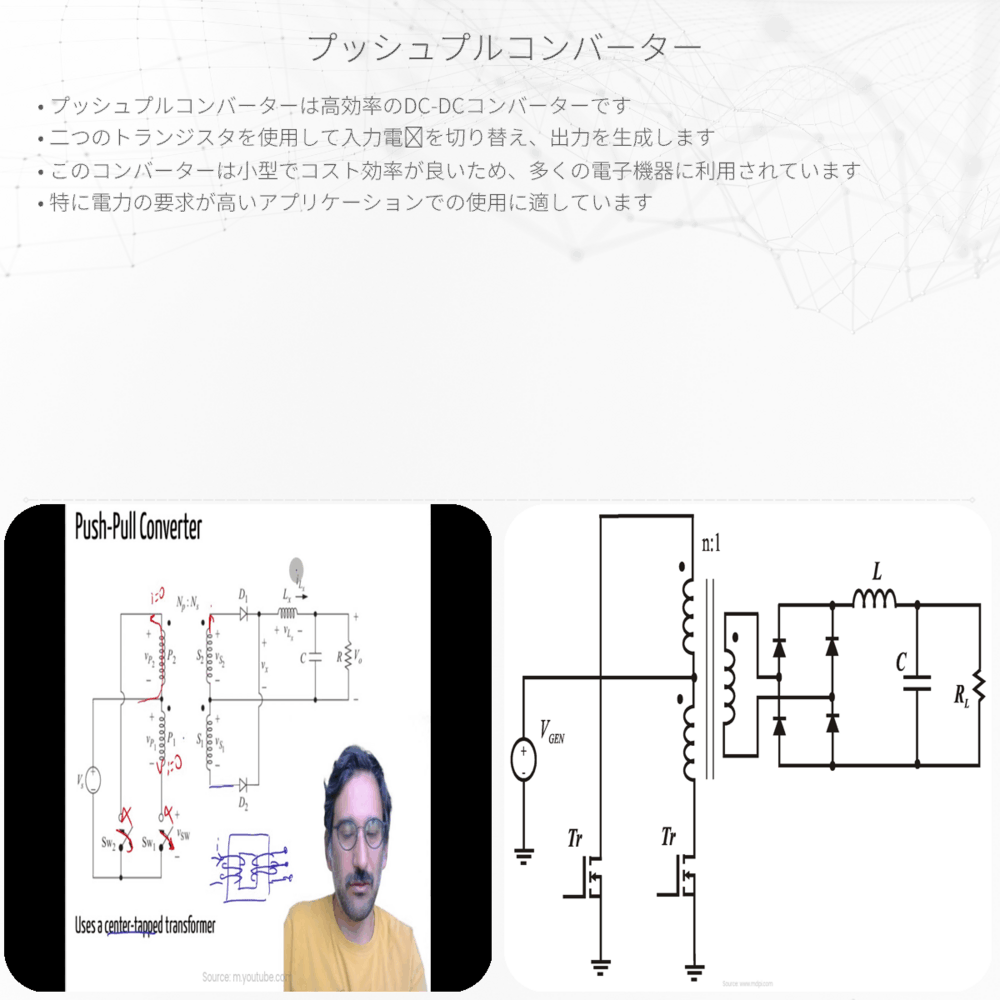

プッシュプルコンバーターの名称は、この装置が2つのトランジスタを使用して、一方がプッシュ（押す）動作、もう一方がプル（引く）動作を行うことから来ています。これらのトランジスタは交互にオン・オフを繰り返し、トランスフォーマの一次側に交流のような波形を生成します。その結果、二次側では所望の電圧に変換された直流または交流が得られます。
プッシュプルコンバーターのメリット
- 高い効率：トランスフォーマの鉄損や銅損を減少させることができるため、効率が向上します。
- 小さいサイズ：高周波数で動作させることができるので、トランスやコンデンサなどの部品を小さくすることが可能です。
- 柔軟な設計：出力電圧の範囲や電力水準を容易に調整できます。
プッシュプルコンバーターの応用
例えば太陽光発電（ソーラーパネル）や風力発電といった再生可能エネルギー源から直流を得た後、それを家庭用の電圧に変換する際に使われます。また、UPS（無停電電源装置）などの緊急電源、電気自動車の充電器、インバーターとしても使用されることがあります。
プッシュプルコンバーターの欠点と対策
- スイッチング損失：トランジスタがオン・オフする際に発生する損失ですが、これは高速スイッチングデバイスの使用や駆動回路の最適化によって軽減されます。
- 電磁干渉（EMI）：スイッチングによって発生するノイズや干渉ですが、フィルタやシールドによって対策が可能です。
- 直流バイアス：トランスフォーマーの一次側に直流が流れると変圧器の飽和や効率低下を招く場合があります。この問題は、回路設計により均等にトランジスタを駆動することで対処します。
プッシュプルコンバーターを理解し、適切な設計と使用を行うことで、電力供給のニーズに応えることができるでしょう。基本的な物理原理と工学知識が結びつき、効率的かつ信頼性の高い電源供給システムを生み出すのです。
