フレームソレノイドとは特殊な形状の電磁コイルで、アンペールの法則を使って特定の磁場を生成し、電磁コイルガンや磁気リフトに応用されるデバイスです。

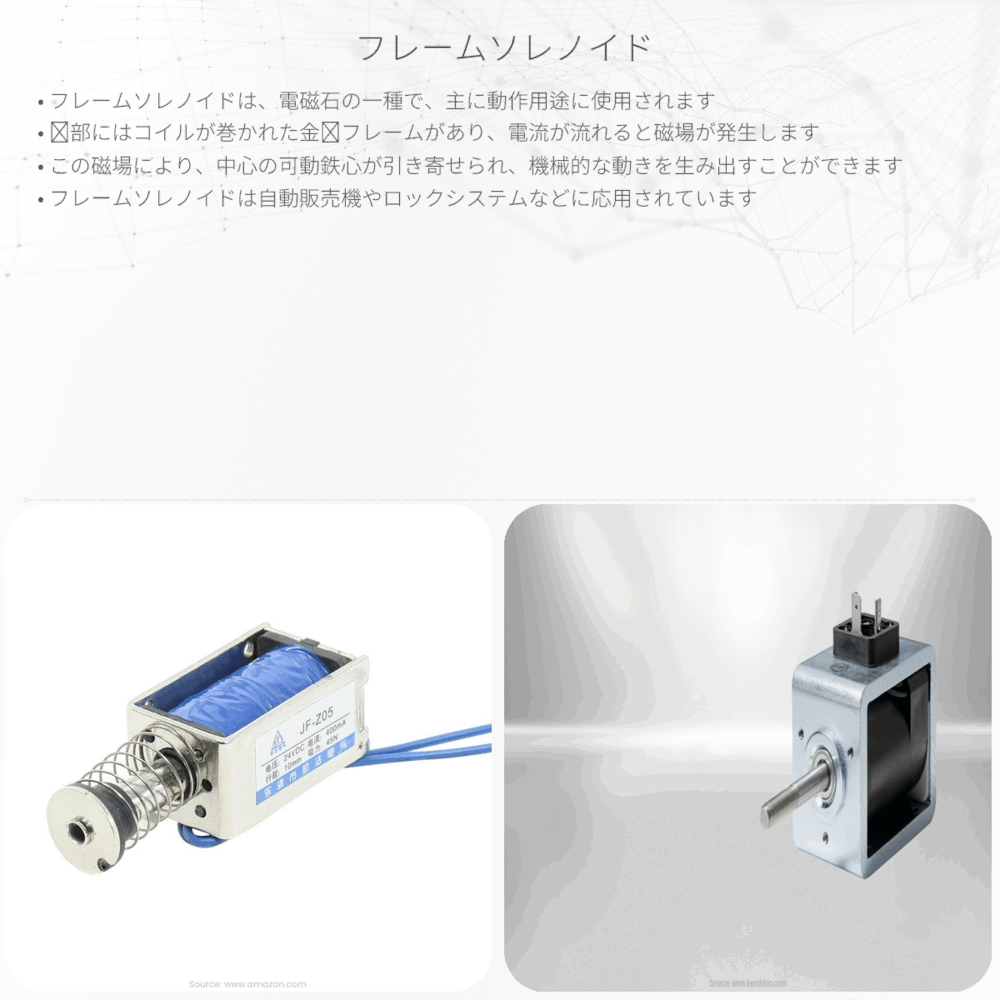

フレームソレノイドとは
フレームソレノイドは電磁工学の分野でよく使われるデバイスです。ソレノイドというと、長い円筒形のコイルを想像するかもしれませんが、フレームソレノイドは文字通り枠組みを持つ特別な形状のソレノイドです。普通のソレノイドは一般的に密に巻かれた線のコイルで、電流が流れると内部に均一な磁場が生成されます。しかし、フレームソレノイドはフレームの形をしたコアにワイヤーを巻いたもので、異なる形状の磁場を作り出します。
フレームソレノイドの原理
フレームソレノイドの基本原理はアンペールの法則に基づいています。電流がワイヤーを流れると、その周囲に磁場が発生します。この磁場の強さは、電流の大きさやコイルの巻数、コアの材質によって異なります。特定の形状のフレームソレノイドでは、磁場はその形状に沿って発生し、特定の空間に集中させることが可能です。
フレームソレノイドの計算式
フレームソレノイド内の磁場を計算する式は次のとおりです。
- まず、アンペールの法則を使ってフレームに沿う閉ループの合計電流を計算します。
- 次に、その合計電流に対応する磁場を算出します。
式は以下の通りです：
B = (μ0 * N * I) / L
- Bは磁場の強さ（テスラ）
- μ0は真空の透磁率（4π * 10-7 T*m/A）
- Nはコイルの巻数
- Iは電流（アンペア）
- Lはフレームの長さ（メートル）
ただし、これは理想的な直線的なソレノイドに対する単純化された式であり、実際のソレノイドでは形状やコアの材質、巻き方によって調整が必要になります。
フレームソレノイドの応用
フレームソレノイドは、磁場を特定の形状に合わせて進路を変えたり、集中させたりする必要がある場合に利用されます。例えば、電磁コイルガンや磁気リフトなどの機械に利用されています。
まとめ
フレームソレノイドは、その特殊な構造により特定の用途に合わせた磁場を作り出すことができます。基本原理はシンプルですが、実際の設計や応用には複雑な工学的知識が必要となります。電磁気学がわかると、フレームソレノイドのようなデバイスの動作原理や用途をより深く理解することができるでしょう。
