直流ソレノイドとその働き原理
直流ソレノイドは電気と磁気の現象を応用した装置の一つで、直流電源を利用して磁場を作り出し、様々な用途に使われる重要なコンポーネントです。この記事ではその基本的な構造と動作について解説します。
ソレノイドとは
ソレノイドとは、通常、電線を円筒形に巻いたコイルのことを指します。コイルに電流を流すと、その中心部にある磁場が生成されます。この原理を利用して、電気エネルギーを機械エネルギーに変換することができます。

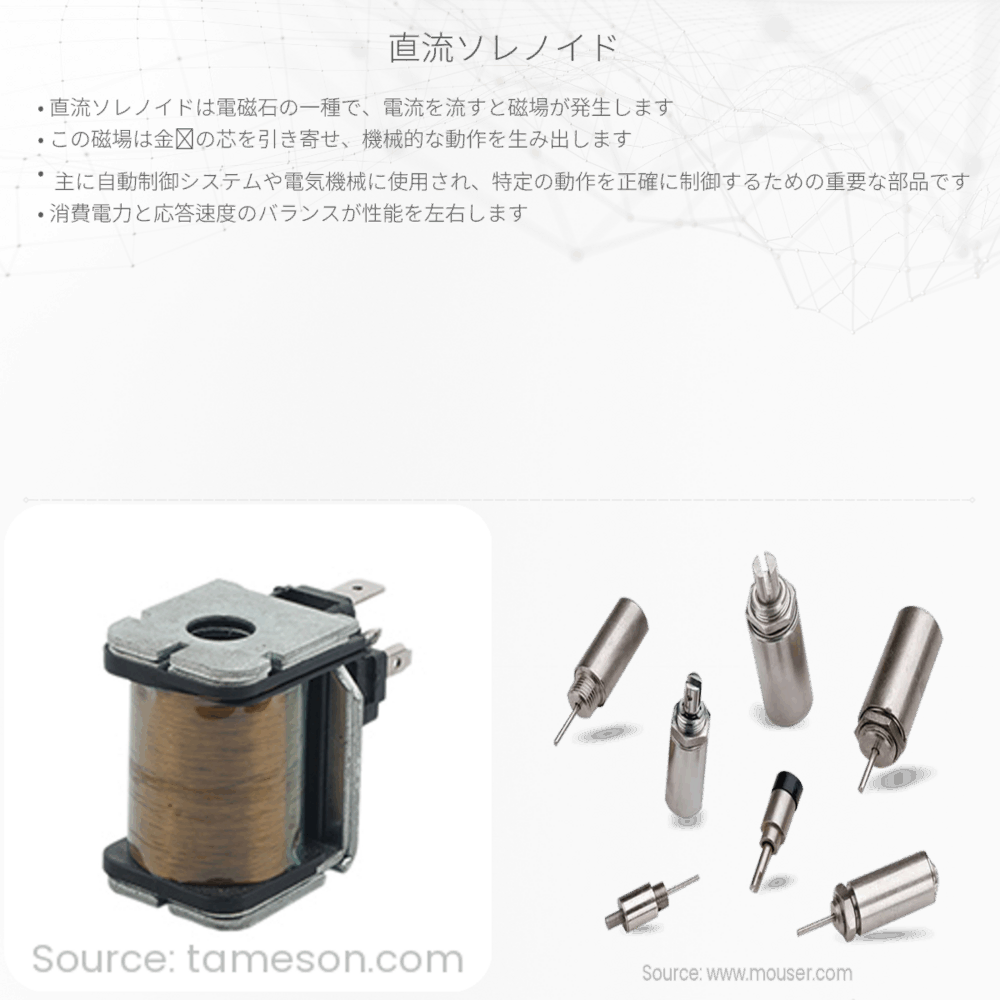

直流ソレノイドの構造
直流ソレノイドは基本的には電線が巻かれたコイルと直流電源で構成されています。コイルが巻かれているもののことを「巻線」といい、巻線の中心には「コア」と呼ばれる鉄製の棒が配置されることが多いです。コアは磁化されやすい材質でできており、磁場を強化する役割を果たします。
直流ソレノイドの動作原理
直流ソレノイドの動作はアンペールの法則に基づいています。コイルに直流電流を流すと、その周りに磁場が発生します。この磁場の強さは、流れる電流の大きさとコイルを巻いた回数（ターン数）に比例します。また、コアの材質によっても磁場の強さは変わります。アンペールの法則は以下の式で表されます。
\[ B = \mu_0 \mu_r \frac{N I}{l} \]
ここで、
\( B \) は磁場の強さ（テスラ）、
\( \mu_0 \) は真空の透磁率（\( 4\pi \times 10^{-7} \) T*m/A）、
\( \mu_r \) はコアの相対透磁率、
\( N \) はコイルの巻数、
\( I \) は電流の強さ（アンペア）、
\( l \) はコイルの長さ（メートル）
です。
直流ソレノイドの応用
- 電磁弁：流体の制御に使用され、磁場によってバルブの開閉を行います。
- 起動リレー：自動車のスタート時に用いられる、エンジンを始動させるための装置です。
- 電磁石：鉄や鋼などの金属を持ち上げるために使われます。
これらの応用例において、直流ソレノイドは現代の技術に不可欠な役割を果たしていると言えるでしょう。
まとめ
直流ソレノイドはシンプルながら、直流電流を機械的動作に変換するために多くの分野で用いられる、電気と磁気の基本的な原理を応用したデバイスです。この記事を通じて、直流ソレノイドの動作と応用についての理解を深めることができたことと思います。今後も技術の進歩と共に、より多様な用途での活用が期待されます。
