フェライトビーズによる電磁干渉抑制コンポーネント「ビーズチョーク」の原理と電子回路での効果的な使用方法。
ビーズチョークとは何か

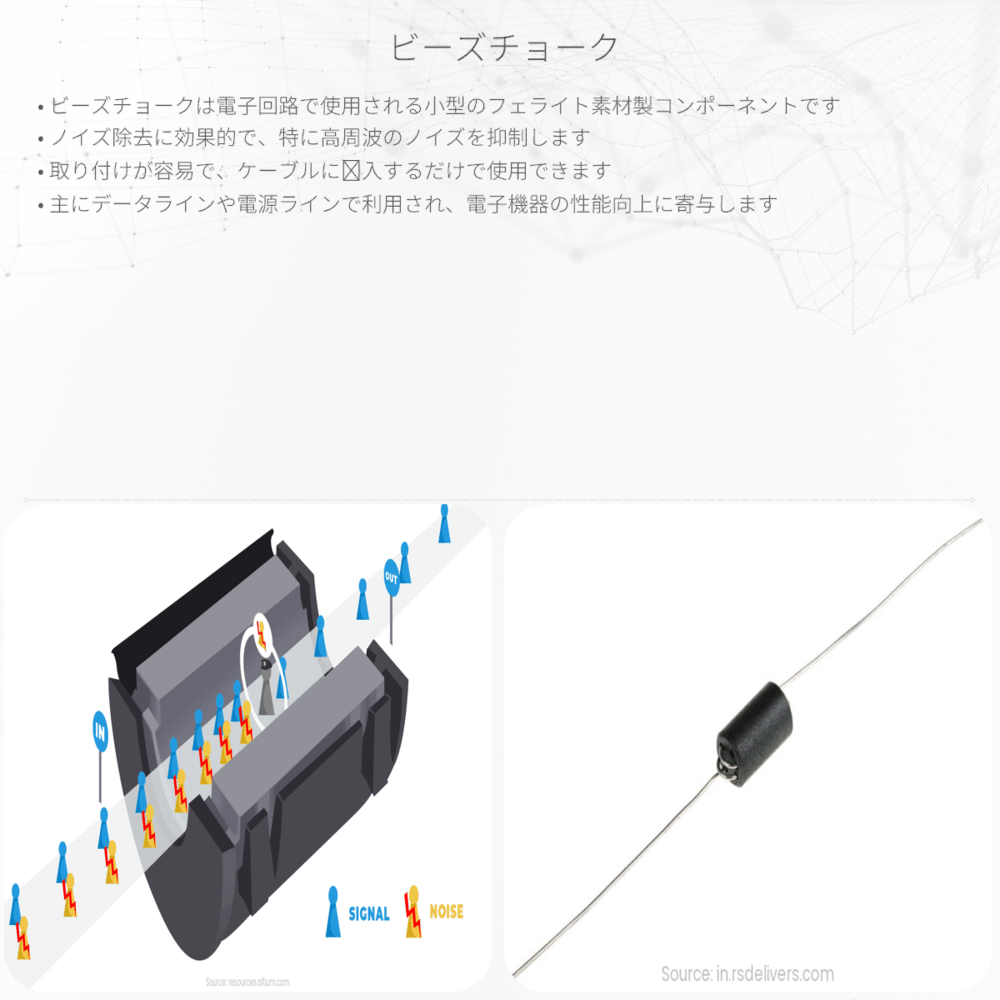

ビーズチョークは電子回路において不可欠なコンポーネントであり、高周波のノイズを抑えるために使用されます。小さなフェライトビーズ製の円筒形で、電線や印刷回路板(PCB)のトレースに取り付けることができます。ビーズチョークは、フェライトの磁性体を使用しており、磁気と電気の関係を利用して機能します。
ビーズチョークの原理
電気と磁気は密接に関連しています。電流が導体を通るとき、その周囲には磁場が生じるというのは、アンペールの法則によって説かれています。フェライトは高周波に対して高い透磁率を持つ磁性材料であり、電流がフェライトビーズを通過すると、それに比例した磁場がビーズの中で発生します。
この磁場は、電流の変化、特にAC成分やノイズに対して、レンツの法則に従って逆方向の電流、これを誘導電流と呼びます、を生じさせます。この誘導電流は元の電流の高周波成分を打ち消し、結果としてノイズが減衰します。これは電磁誘導の基本原理を利用したものです。
さらに、ビーズチョークはそのインピーダンスが周波数によって変化する特性を持っています。低周波ではインピーダンスが小さく、高周波では大きくなります。そのため、信号の希望する成分は影響を受けにくく、ノイズ成分だけが抑制されるのです。
ビーズチョークの使い方
ビーズチョークを使用する際にはいくつかのポイントがあります。
- 配置：ビーズチョークはノイズの発生源に近いところ、またはそれをブロックしたい位置に配置します。
- 選択：回路の電流と周波数に応じた適切なフェライトビーズを選択する必要があります。高周波のノイズを減衰させるためには、透磁率が高い材料を選ぶべきです。
- 回路設計：ビーズチョークは高周波に対するインピーダンスが大きいため、過大な電流が流れないように設計する必要があります。
ビーズチョークは、電源ラインやデータラインにしばしば使用され、不要なEMI（電磁干渉）やRFI（無線周波数干渉）から回路を保護する重要な役割を果たします。
ビーズチョークの応用例
ビーズチョークの応用は非常に幅広く、家庭用電子機器から車載機器、さらには産業用機器に至るまで用いられます。
- スマートフォンやコンピュータの各種インターフェースにおけるノイズの抑制
- 電源回路において、スイッチングノイズを抑制するためのフィルタリングコンポーネントとして
- USBケーブルやHDMIケーブルの端に見られるふくらみが、内部にビーズチョークを内蔵している場合があります
以上のようにビーズチョークは、その小さな体に電流と磁気の関係を利用した大きな役割を持っており、電子機器が快適に機能するための裏方として活躍しています。
電子工学の分野では、このような基本的なコンポーネントの理解が、より良い回路設計に繋がります。ビーズチョークを正しく使えば、よりクリーンな信号と安定した電子デバイスの実現に寄与することでしょう。
