ナノ結晶コアチョークとは高い透磁率と低コア損失を持つ電子部品で、電力変換装置や通信機器などのノイズ対策に使用されます。

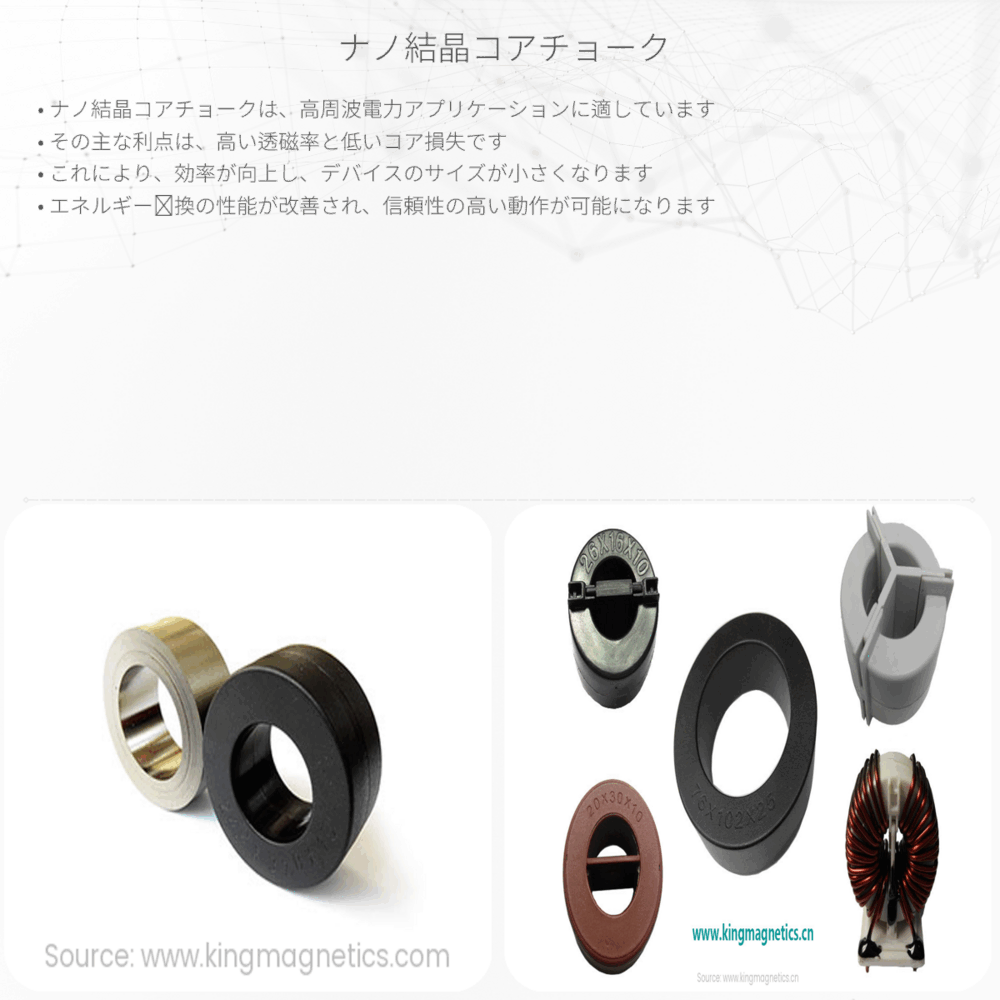

ナノ結晶コアチョークとは
電子機器が高性能化する中で、電気回路の効率を高めるコンポーネントが求められています。その一つが、ナノ結晶コアチョークです。ナノ結晶コアチョークは、電磁波の干渉を抑えたり、電気的なノイズを減少させたりするために使用される、非常に重要な部品です。
ナノ結晶コアの特性
ナノ結晶コアとは、その名の通り、ナノメートルサイズの結晶粒を持つ磁性材料です。ナノ結晶コアの素材として多用されるのは、鉄系ナノ結晶合金であり、この材料は高い透磁率と低いコア損失を提供します。透磁率が高いということは、コアを通る磁束の量が増え、効率的にエネルギーが伝達されることを意味します。一方、低いコア損失は、磁気が往復する際にエネルギーが少なく失われることを意味しています。
- 高透磁率：周囲の磁場に強く反応し、より多くの磁束をコアに集めることができます。
- 低コア損失：交流における周波数が増加しても、エネルギー損失が少ない。
ナノ結晶コアチョークの利点
ナノ結晶コアを使用したチョークは、従来のフェライトなどの磁性材料を用いたチョークと比較して、以下のような利点があります。
- 高い周波数での使用：ナノ結晶コアは、高い周波数でもその性質を保持し、効率的に機能します。
- 小型化に貢献：高い透磁率のためにより少ない巻き数で同等の性能が得られるため、コンパクトなチョークが製造可能です。
- 温度特性の改善：温度変化に対する特性が安定していて、幅広い温度範囲で使用することができます。
アプリケーション
ナノ結晶コアチョークは、さまざまな電子機器の中で要求される電磁環境対策部品として利用されています。特に、電力変換装置や通信機器などでのノイズ対策としてその真価を発揮します。これらの機器では、電源からのノイズや他の回路からの干渉を減らすことで、性能の向上が図られています。
まとめ
ナノ結晶コアチョークは、電子機器における高いパフォーマンスを実現し、小型化と高効率化を促進する鍵となる部品です。その特有の物理的特性は、電磁波対策やエネルギー効率の向上において、これからも重要な役割を担うでしょう。
