トロイダルチョークは高効率で磁気漏れが少ない電気部品で、EMIやRFIをフィルタリングし、電気機器の性能向上に寄与します。

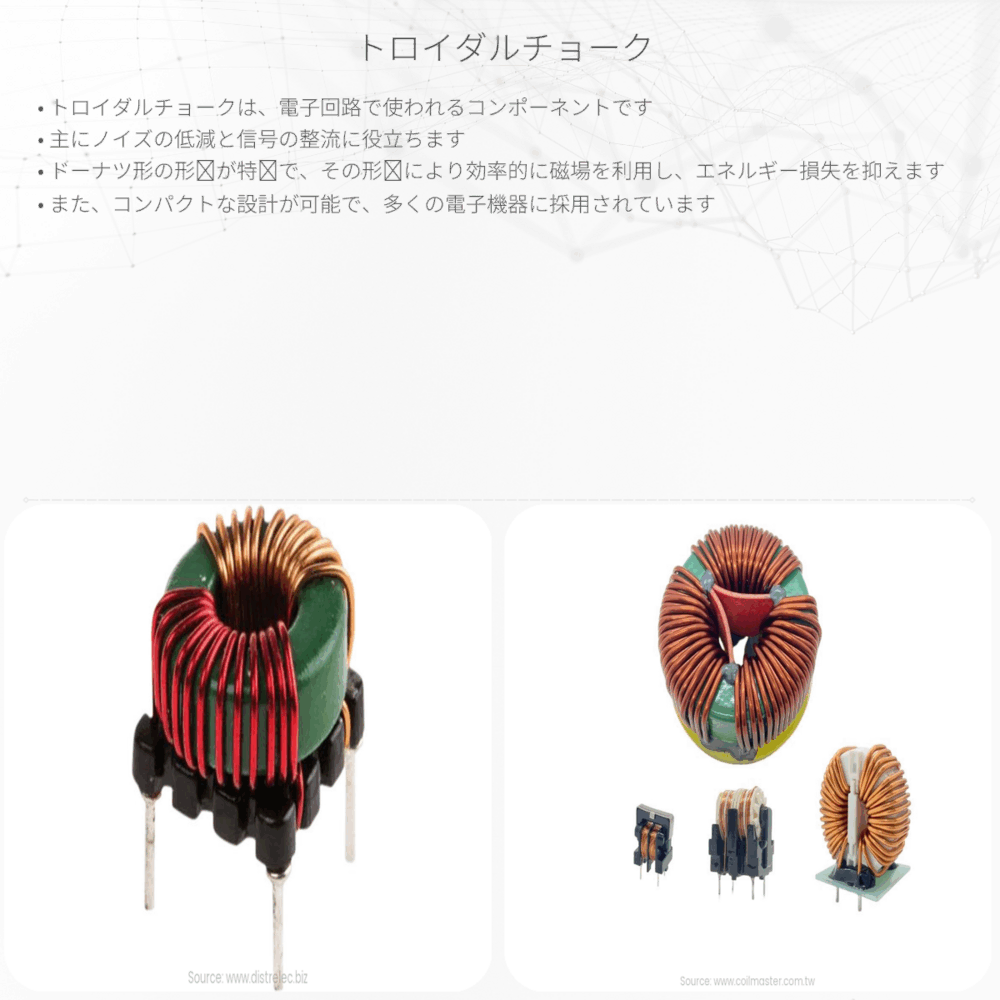

トロイダルチョークとは
トロイダルチョークは、電気工学におけるインダクタの一種で、通常、磁気の経路が閉じているドーナツ型（トロイド型）の磁性体にワイヤを巻いたものです。このチョークは高い磁気効率を有しており、電磁干渉（EMI）やラジオ周波数干渉（RFI）をフィルタリングするために広く使用されています。
トロイダルチョークの原理
トロイダルチョークの作動原理は、電磁誘導の法則を利用いたものです。電流がチョークを流れるとき、巻かれたコイルによって磁場が発生します。トロイド型の磁性体を使用する理由は、磁束が磁性体内部を通り、外部に漏れ出ることがないため、効率的に磁場を作り出すことができるからです。
チョーク内の磁気は次の方程式で表すことができます：
\[\Phi = B * A = L * I\]
ここで、
- \( \Phi \)は磁束（ウェーバ）、
- \( B \)は磁場の強さ（テスラ）、
- \( A \)は磁性体の断面積（平方メートル）、
- \( L \)は自己インダクタンス（ヘンリー）、
- \( I \)はコイルを流れる電流（アンペア）です。
この方程式は、コイルに流れる電流が増加すると磁束も増加することを示しており、その結果、インダクタンスにより発生する逆向きの起電力が増加します。この起電力が高周波のノイズをフィルタリングするのに役立ちます。
トロイダルチョークの利点
- 磁気漏れが少ない：トロイド型の設計は磁気漏れを最小限にし、周囲のコンポーネントへの干渉を減らします。
- 高いエネルギー効率：磁性体全体がコイル巻かれているため、コアの磁化が効率的です。
- コンパクト：巻線が密に配置されているため、空間を有効に活用できます。
- 温度上昇の低減：エアギャップがないため、トロイダルチョークは過熱しづらいという特性を持っています。
トロイダルチョークの応用
トロイダルチョークは様々な電気機器においてノイズ抑制として使用されています。例えば、パワーサプライ、家電製品、オーディオ機器などがあります。これらのアプリケーションにおいて、チョークは電力線を通じて流れる不要な高周波電流を抑制し、安定したパフォーマンスを提供するために重要な役割を果たしています。
また、トロイダルチョークは、可変周波数ドライブ（VFD）や太陽光発電システムなどの再生可能エネルギー源においても、電気回路のフィルタリングに役立っています。
まとめ
トロイダルチョークは、その特有の物理的な特徴と性能のおかげで、電気機器の保護と性能の向上に極めて重要なコンポーネントです。エンジニアリングにおいては、これらのチョークを上手く選択し適用することで、より効率的で信頼性の高い製品設計が可能になります。日々進化する技術環境の中、トロイダルチョークのような基本的な電気部品がいかに重要であるかが理解できたのではないでしょうか。
