ヒートパイプとは？
ヒートパイプ（Heat Pipe）は、高い熱伝導率を有する熱の伝達デバイスです。エレクトロニクスの冷却から宇宙機の熱管理システムまで、多くの分野で利用されています。このデバイスは、熱源から熱を効率良く移動させ、冷却を必要とする部分へと熱を放出する機能を持っています。

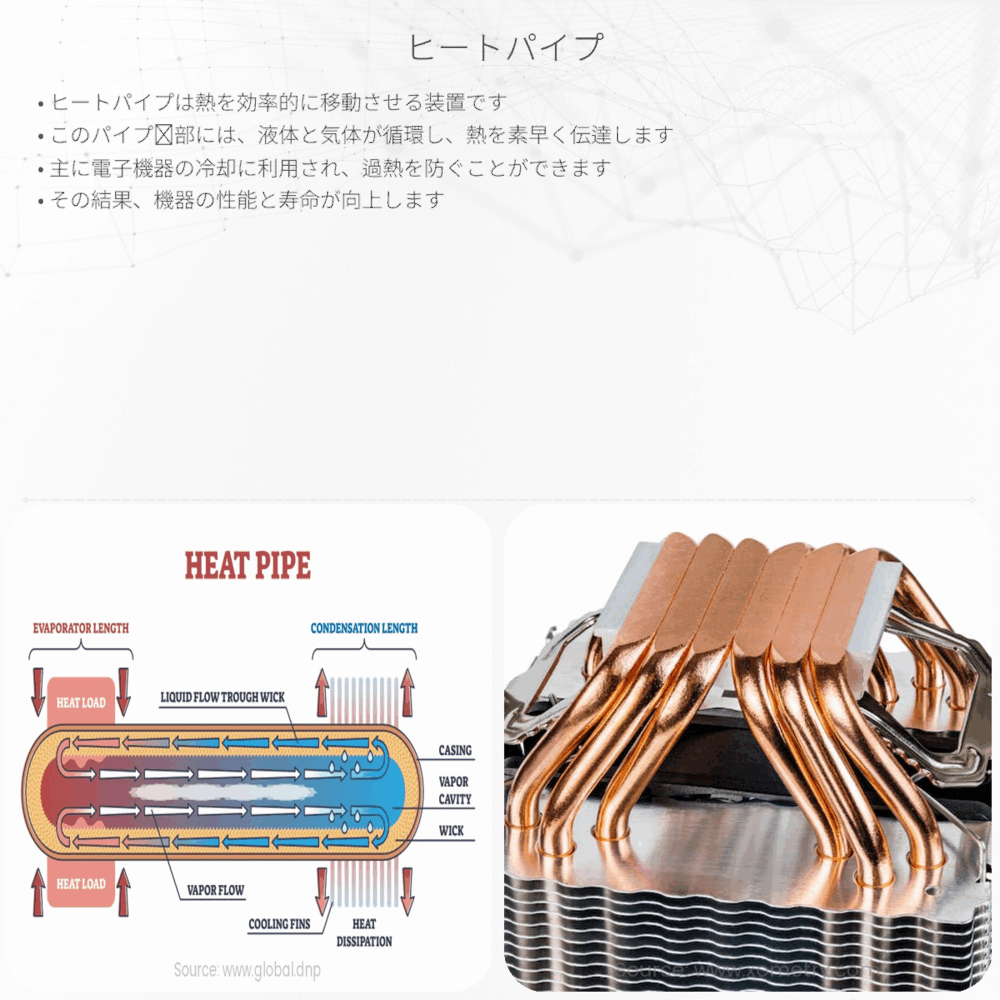

ヒートパイプの原理
ヒートパイプの機能は、表面張力による液体のキャピラリー作用と、液体と気体の相変化に基づいています。基本的には３つの主要な部分から構成されています：
- 蒸発部（Evaporator）: 熱源に接触しており、ここで液体冷却材が熱によって蒸発します。
- 凝縮部（Condenser）: 冷却材が冷えて液体に戻る（凝縮する）部分です。
- アドウェックス（Adiabatic）部分: 蒸発した気体が凝縮部に運ばれる中間部分で、断熱されています。
熱い部分で液体が気体に変わる際に潜熱を吸収し、冷たい部分で気体が液体に戻る際にこの潜熱を放出します。このプロセスは熱の効率的な移動を可能にします。
ヒートパイプの応用
ヒートパイプは、その高効率な熱伝導性能のおかげで、様々な応用が可能です。例えば、以下のような利用例があります：
- コンピューターのCPUやGPUの冷却
- 太陽熱コレクター
- 建築物の熱管理
- 宇宙船や人工衛星の温度制御
特に、パワーエレクトロニクスの分野で、小型でありながら高い熱伝導率を必要とする場合には、ヒートパイプは極めて効果的な解決策です。
ヒートパイプのメリットとデメリット
ヒートパイプの利点は、以下の通りです：
- 高熱伝導率: 熱を非常に効率的に輸送することができます。
- 小型化が可能: 従来の熱交換器に比べ、コンパクトで軽量です。
- 熱伝達の方向性: 熱を特定の方向に輸送することができます。
一方、以下のようなデメリットも考慮しなければなりません：
- 製造コスト: 従来の熱交換器に比べてコストが高い可能性があります。
- 温度範囲の制限: 使用する冷却材によっては、効率的に機能する温度範囲が限られることがあります。
ヒートパイプはエレクトロニクスの冷却など高度な技術を要する分野で非常に有効な技術です。理解と適用を進めることによって、さまざまなエンジニアリングの問題に対する解決策を提供することができます。
