トンネル電界効果トランジスタの基礎
トンネル電界効果トランジスタ（TFET：Tunnel Field-Effect Transistor）は、新しいタイプの半導体デバイスで、従来の金属酸化物半導体フィールドエフェクトトランジスタ（MOSFET）よりも低い電力で動作可能なことが注目されています。TFETは量子トンネル現象を利用して、電子がバンドギャップを「トンネルする」ことにより電流を制御します。
量子トンネル効果とは
量子トンネル効果は、量子力学における非直感的な現象の一つです。粒子が本来通過できないはずのエネルギー障壁を、あたかもトンネルを掘るかのように抜けることができることを指します。この現象は、粒子が波動性を持ち、その波動関数が障壁の反対側にも非ゼロの確率振幅を持つことで起こります。
TFETの動作原理

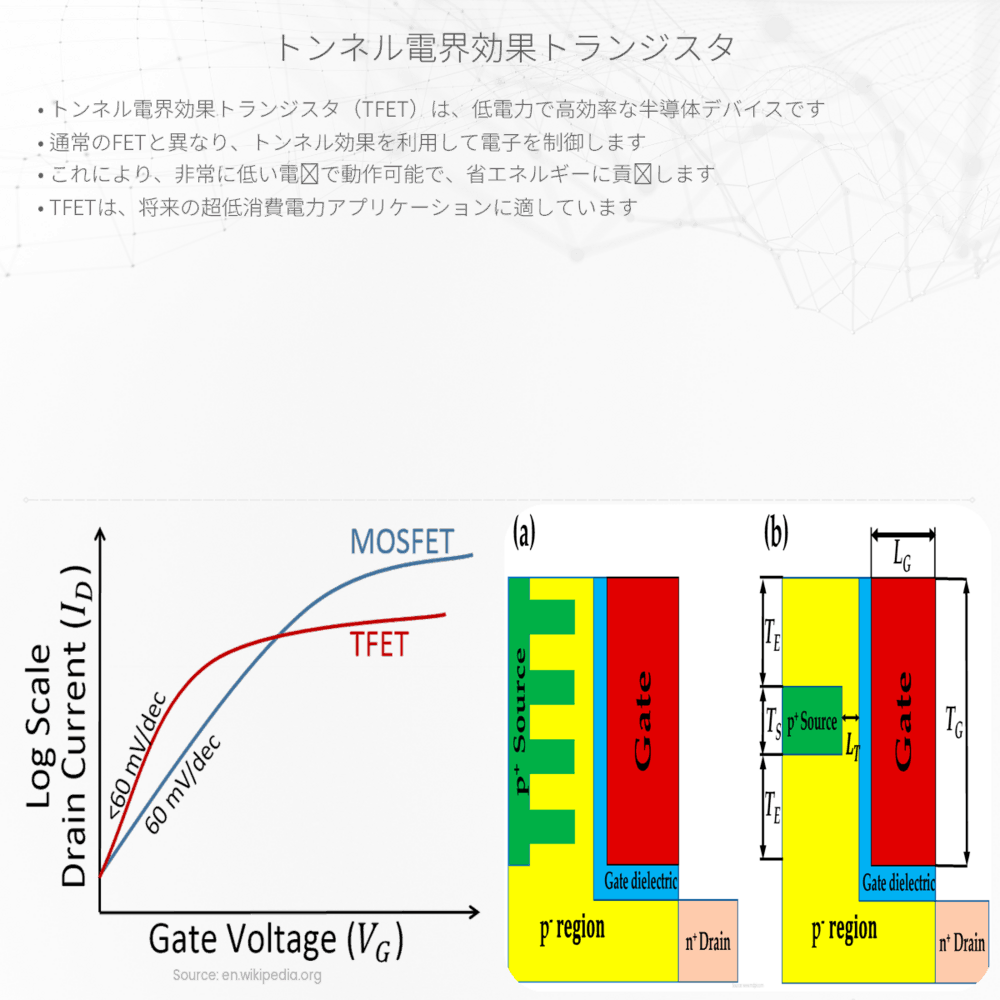

TFETはゲート電極、ソース、ドレイン、およびボディで構成されています。ゲート電圧を変化させることで、ソースとチャネル間のバンドギャップにトンネルする電子の数を変え、ドレインへの電流を制御します。具体的には、ゲートに正の電圧をかけることでバンドギャップが狭まり、電子はソースからドレインへトンネルしやすくなります。
- ゲート制御性に優れている。
- サブスレッショルドスイング(SS)が60mV/dec以下である。
- 低い電源電圧での動作が可能。
TFETの利点と課題
TFETの最大の利点はそのエネルギー効率の高さです。従来のMOSFETと比較して、トンネル電界効果トランジスタはより少ないリーク電流と速いスイッチング能力を有しています。これにより、バッテリー寿命を延ばすために消費電力を抑える必要がある、モバイル機器やウェアラブルデバイスに最適な選択肢となります。
一方で、TFETの大きな課題は製造技術です。量子トンネルを利用したデバイスの性能は、材料のバンドギャップとインターフェイスの品質に非常に依存しており、これらを精密に制御するための高度な製造プロセスが必要とされます。
まとめ
トンネル電界効果トランジスタは、その省電力性能で注目される半導体デバイスです。エネルギー効率の良い次世代エレクトロニクスを実現するための鍵となるかもしれませんが、大量生産に向けた技術開発が今後の課題となっています。TFETは物理学と工学が交わる興味深い領域であり、技術革新を生み出す可能性を秘めています。
