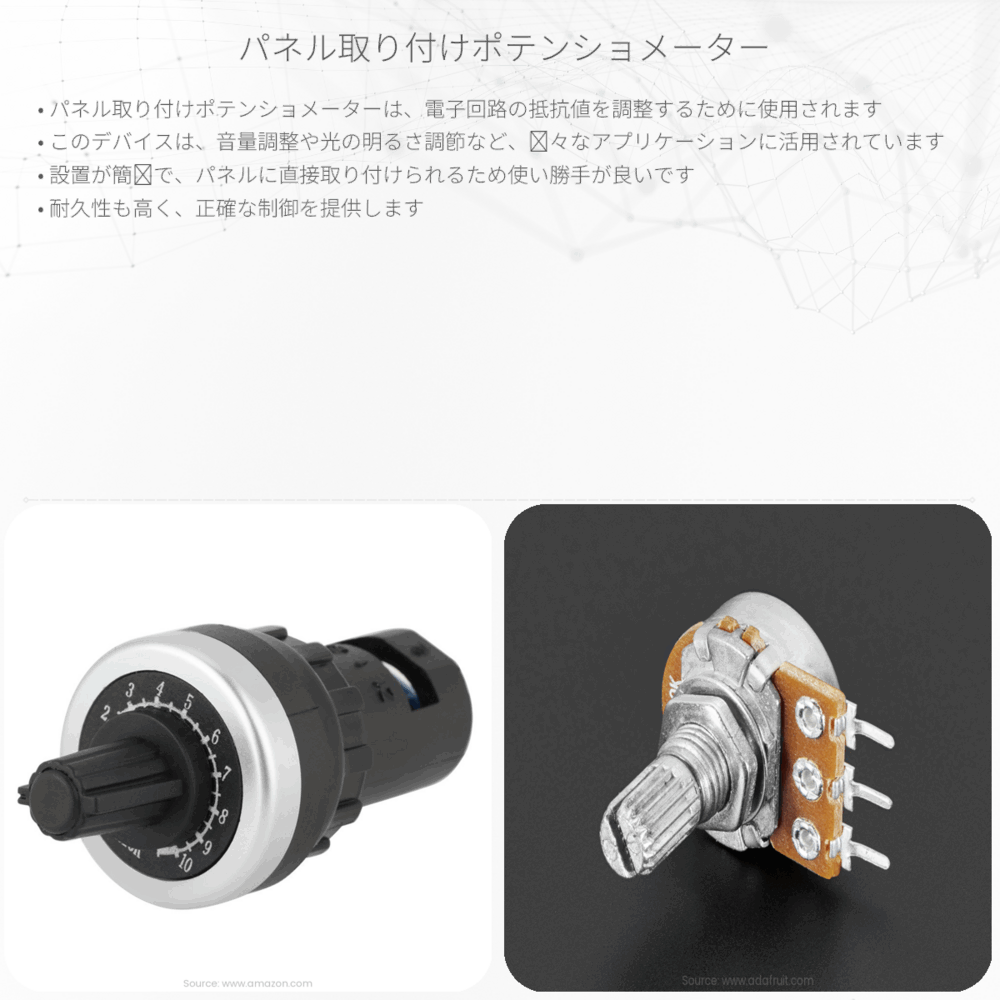

パネル取り付けポテンショメーターの基礎
パネル取り付けポテンショメーターとは、電気機器のパネルやボードに取り付けられ、電圧の分割や抵抗値の調節を行う可変抵抗器です。様々な電子機器で使用されており、音量調節や光の明るさの制御など、身の回りの多くの装置に組み込まれています。この記事では、これらのデバイスの基本的な仕組みと機能について解説します。
ポテンショメーターの原理
ポテンショメーターは抵抗体と呼ばれる抵抗素材と、その上を移動するスライダー（ワイパー）から構成されています。スライダーの位置を変えることで、抵抗体の一部分の抵抗値を変化させることができます。これによって回路に流れる電流の大きさを調節したり、電圧を分割して出力することが可能です。
ポテンショメーターの種類
- 回転型：ダイヤルを回して抵抗値を調節します。ラジオの音量調節などに使用されます。
- 直線型：スライダーを直線に沿って移動させて抵抗値を調節します。
- デジタル型：物理的な動きを伴わず、電子信号で抵抗値を調節します。
ポテンショメーターの応用
ポテンショメーターは、単に電圧や電流を調節するだけでなく、センサとしての利用も広く見られます。例えば、角度や位置を測定する際に使用されることがあります。この場合、スライダーの位置に応じて抵抗値が変わる性質を利用して、物体の位置や動きを電気信号として検出することができます。
ポテンショメーターの計算式
ポテンショメーターの基本的な計算式は以下の通りです。
出力電圧 \( V_{out} \) は、入力電圧 \( V_{in} \) とポテンショメーターの抵抗比によって決定されます。
\[ V_{out} = V_{in} \times \left( \frac{R_{adj}}{R_{total}} \right) \]
ここで、\( R_{adj} \) はスライダーによって調節される抵抗体の抵抗値で、\( R_{total} \) はポテンショメーターの全体の抵抗値です。
まとめ
パネル取り付けポテンショメーターは、その操作性と汎用性から多くの電子機器で重宝されています。この記事を通して、その基本原理や種類、そして使用例の概要を少しでも理解いただけたなら幸いです。電子機器を操作する際、ポテンショメーターの役割を思い出してみてください。
