トンネル電流検出器は微細な電流を検出する装置で、量子トンネル効果を基にしており、表面科学やナノテクノロジーに応用されます。
トンネル電流検出器について
トンネル電流検出器(TED)は、量子力学の原理に基づいて微細な電気的特性を測定する装置です。特に、量子トンネル効果を利用し、物質表面上にある非常に小さいスケールでの電流を検出することができます。この技術は、表面科学やナノテクノロジーにおいて重要な応用があります。
量子トンネル効果とは
量子トンネル効果は、粒子が理論上通過不可能なエネルギー障壁を、ある確率で「トンネル」することができるという量子力学の現象です。このトンネル現象は、特に小さいスケールで顕著であり、トンネル電流検出器ではこの現象を利用しています。
トンネル電流検出器の原理

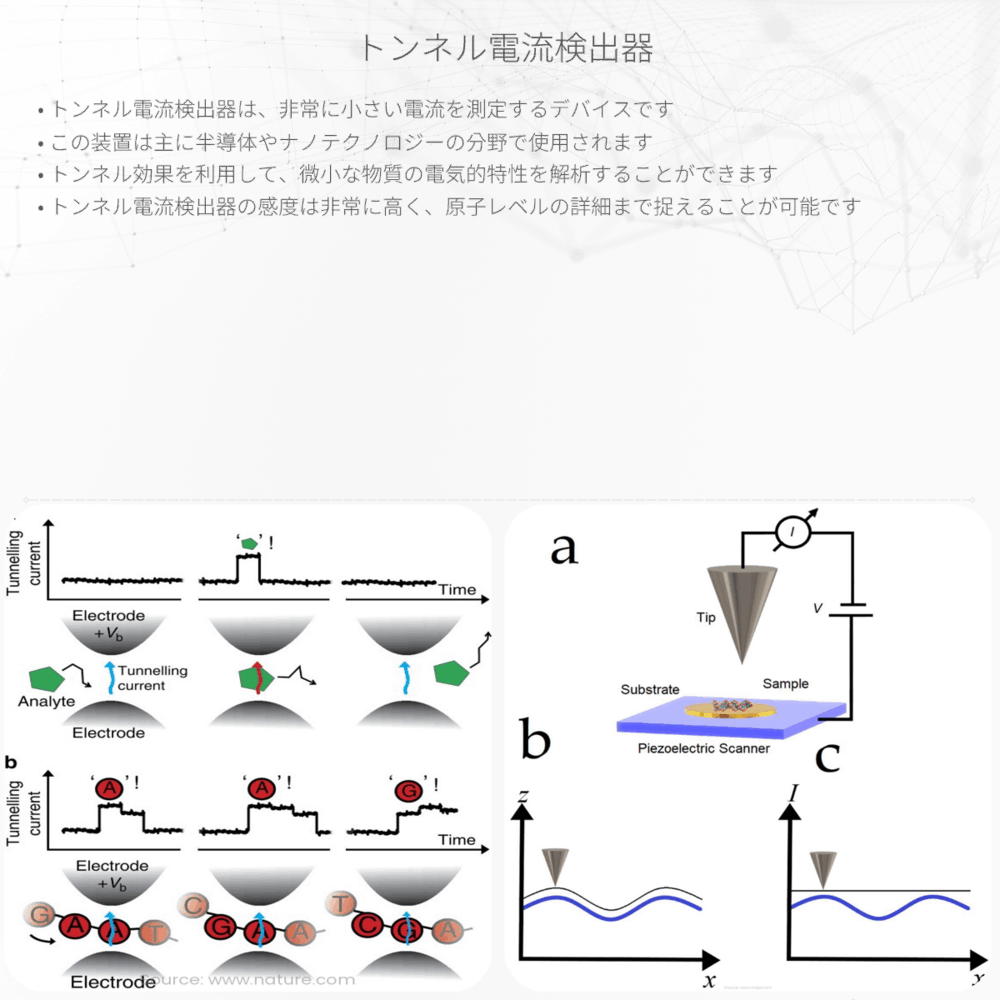

トンネル電流検出器は、被試験物の表面と尖った探針の先端との間の非常に狭い隙間に電圧を印加することで動作します。探針と試料表面の間にはある幅のエネルギー障壁が存在しますが、探針を試料に非常に近づけた場合、電子はこの障壁をトンネルすることが可能となります。
このとき、トンネルする電子の流れ、つまりトンネル電流が発生します。このトンネル電流の大きさは、探針と試料表面との距離に非常に敏感であり、距離が微小に変化するだけで電流も大きく変動します。この性質を利用して、トンネル電流を測定することにより、試料表面の微細な構造を探ることができます。
トンネル電流の計算式
トンネル電流(IT)の大きさは、以下のファクターに依存します：
- 探針と表面との距離(d)
- 障壁の高さ(φ)
- 印加電圧(V)
一般的に、トンネル電流の大きさは以下の式で表されます：
IT ∝ V * e-(2π*√(2m*φ)*d)/h
ここで、「e」は自然対数の底、「m」は電子の質量、「h」はプランク定数を指します。この式から分かる通り、探針と表面との距離(d)が微小に変化すると、トンネル電流(IT)も急激に変化します。
トンネル電流検出器の応用
トンネル電流検出器は、走査型トンネル顕微鏡(STM)などの機器に組み込まれており、原子レベルでの表面のトポグラフィーや電子状態のマッピングを可能にします。これにより、材料の研究だけでなく、半導体の設計やバイオテクノロジー分野など、幅広い応用が可能となっています。
近年、このようなナノスケールでの精密測定は、次世代材料の開発や量子コンピューターの研究にも欠かせない技術となっています。トンネル電流検出器の進化は、ナノテクノロジーや表面科学の未来を切り開く重要な鍵となりつつあります。
