クォーツ結晶マイクロバランス（QCM）は圧電効果を活用し、微量の質量変化を高精度に検出する装置であり、科学技術の多様な分野で応用されています。
クォーツ結晶マイクロバランスとは

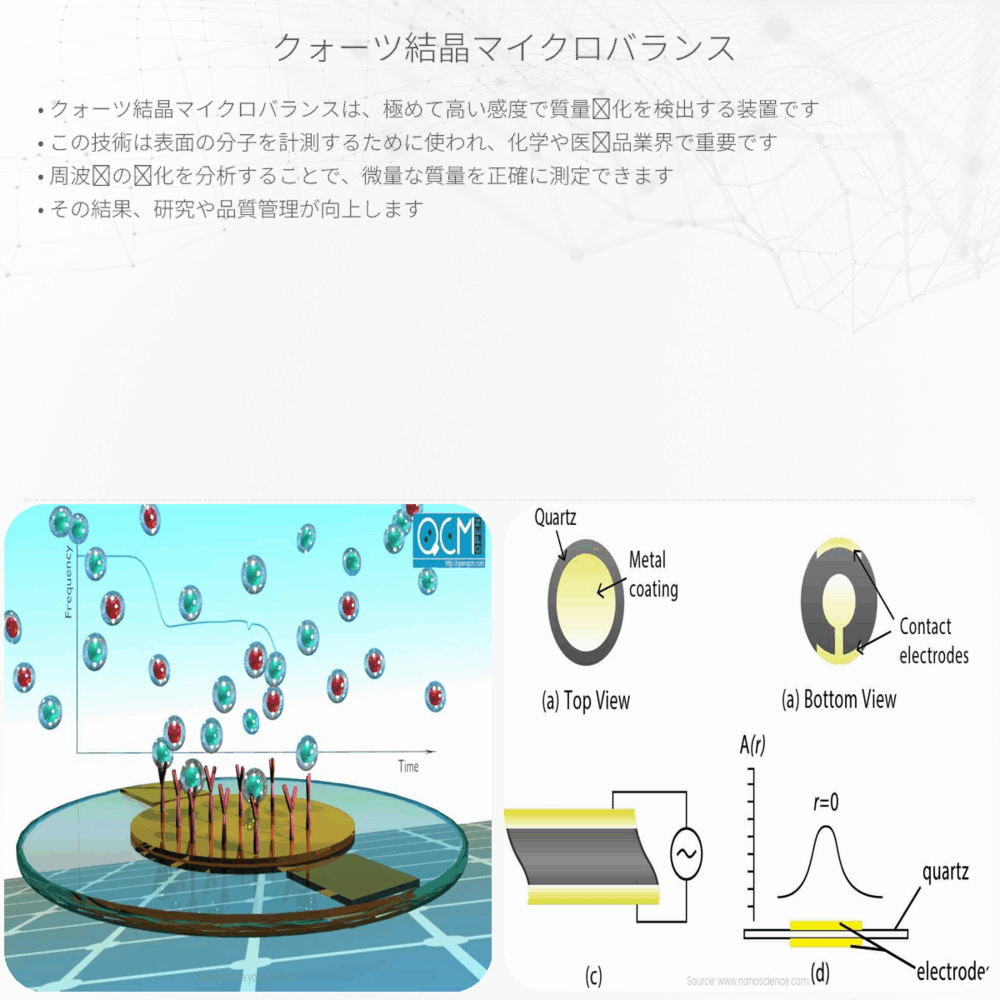

クォーツ結晶マイクロバランス（QCM：Quartz Crystal Microbalance）は、微量の質量変化を検出する感度の高い装置です。この技術は、クォーツ結晶が電気場をかけると振動するという性質、すなわち圧電効果を利用しています。クォーツ結晶の表面に物質が付着することで質量が変わり、その結果として振動周波数が変化します。この周波数の変化を精密に測定することで、非常に小さな質量の変化も検出可能になります。
圧電効果とは
圧電効果は特定の結晶、例えばクォーツ、が機械的な圧力を電気信号に変換する現象です。逆に、電気信号がクォーツ結晶にかけられると、結晶は機械的に振動するという性質も持っています。この性質を利用して、クォーツ結晶を電子回路に接続し、定常的な振動を維持させます。結晶の振動周波数は非常に安定しており、その周波数は結晶の大きさ、形状、および結晶に添加された物質の質量に依存しています。
QCMの原理
QCMの動作原理はシンプルです。クォーツ結晶を振動させるとき、その周波数は結晶の質量によって左右されます。この関係はソウレーの方程式で表されます:
\[ f = \frac{1}{2 \pi} \sqrt{\frac{k}{m + \Delta m}} \]
ここで、fは振動周波数、kは結晶の弾性係数、mは結晶の質量、Δmは結晶に付着した追加の質量を示します。結晶の表面に僅かな質量が加わると、振動周波数はわずかに低下します。この変化は非常に小さくても感知できるため、QCMは化学、生物学、環境モニタリングなど、多岐にわたる分野で応用されています。
QCMの応用例
- センサーとしての利用：QCMは気体や液体中の微量成分を検出するセンサーとして使用されます。例えば、大気中の有害物質の検出や、医薬品の成分分析などに応用されています。
- 材料科学：薄膜の厚さや質量を測定するためにQCMが使用されます。これは、半導体やナノテクノロジーの研究において重要な情報です。
- 生物医学分野：生体分子との結合や、細胞が結晶表面に付着する様子を観察するために用いられることもあります。
QCMはその高感度な計測能力により、微少な質量変化も検出し得るため、様々な科学技術分野において重宝されています。この装置が持つポテンシャルは、今後も新しい応用分野を切り開いていくことでしょう。
