チュークコンバータは効率の良いDC-DC変換技術で、入力電圧を反転して異なるレベルの出力電圧に変換します。電子機器で広く利用されている。
チュークコンバータとは
チュークコンバータ（Ćukコンバータとも呼ばれる）は、DC-DCコンバータの一種で、一定のDC電圧を別のレベルのDC電圧に変換するためのスイッチング電源です。スイッチング電源は、電子回路内で直流の電圧レベルを変えるために使用され、電力を効率的に変換することができます。チュークコンバータの特徴は、出力電圧が入力電圧と反対の極性を持つことです。これは、ポジティブなDC入力電圧をネガティブなDC出力電圧に変換することが可能です。

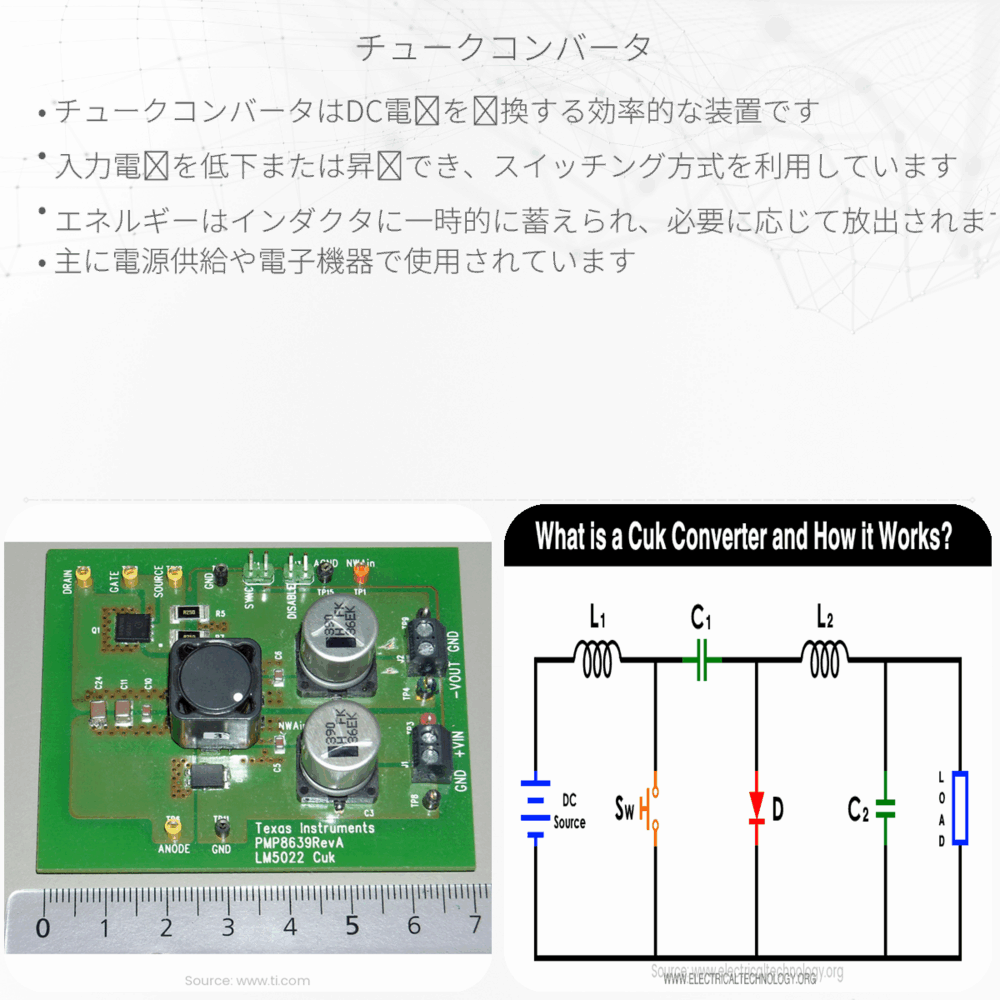

チュークコンバータの原理
チュークコンバータは、エネルギーを一時的に蓄えるための二つの主要な部品、コイル（インダクタンス）とキャパシタを使用します。コイルはエネルギーを磁場の形で蓄え、キャパシタはエネルギーを電場の形で蓄えます。これらの二つの部品は、エネルギーの貯蔵と変換を行い、電圧を変更します。
- スイッチ（通常はトランジスタ）：
- 二つのインダクター（コイル）：
- キャパシタ：
- ダイオード：
スイッチが入ると、第一インダクタにエネルギーが蓄積されます。スイッチが切れると、エネルギーはキャパシタを経由して第二インダクタに移ります。この過程はエネルギーの蓄積と放出を繰り返し、連続的なDC出力を生成します。
チュークコンバータの用途
チュークコンバータは、その高い効率と反転した出力電圧の特性から、多様な用途に使用されています。例えば、バッテリーの電圧を反転させる必要がある場合、LED照明の電圧を制御するため、あるいは多様な電子機器で安定した電源を提供するためなどです。
チュークコンバータの計算
チュークコンバータの出力電圧（Vout）は、入力電圧（Vin）、スイッチをオンにする周期（D、デューティサイクルと呼ばれる）に依存します。理想的な条件下での出力電圧は以下の式で表されます。
Vout = -Vin * (D / (1 – D))
この式から、デューティサイクルDを変えることで出力電圧のレベルを調整することができることがわかります。
まとめ
チュークコンバータは革新的なDC-DC変換技術であり、その効率の良さと柔軟な電圧制御機能のために、電子工学の分野で広く応用されています。電圧を反転させる能力により、特定の応用で重宝される一方で、その動作原理を理解して適用することが重要です。チュークコンバータは物理学の原理を基にしており、これを電子工学に応用することで、日々の生活で利用する様々なデバイスを動かす上で不可欠な役割を担っています。
