スライドポテンショメーター

スライドポテンショメーターは可変抵抗器で、電圧を測定・分割・調整する装置として、電子回路に広く使用されています。

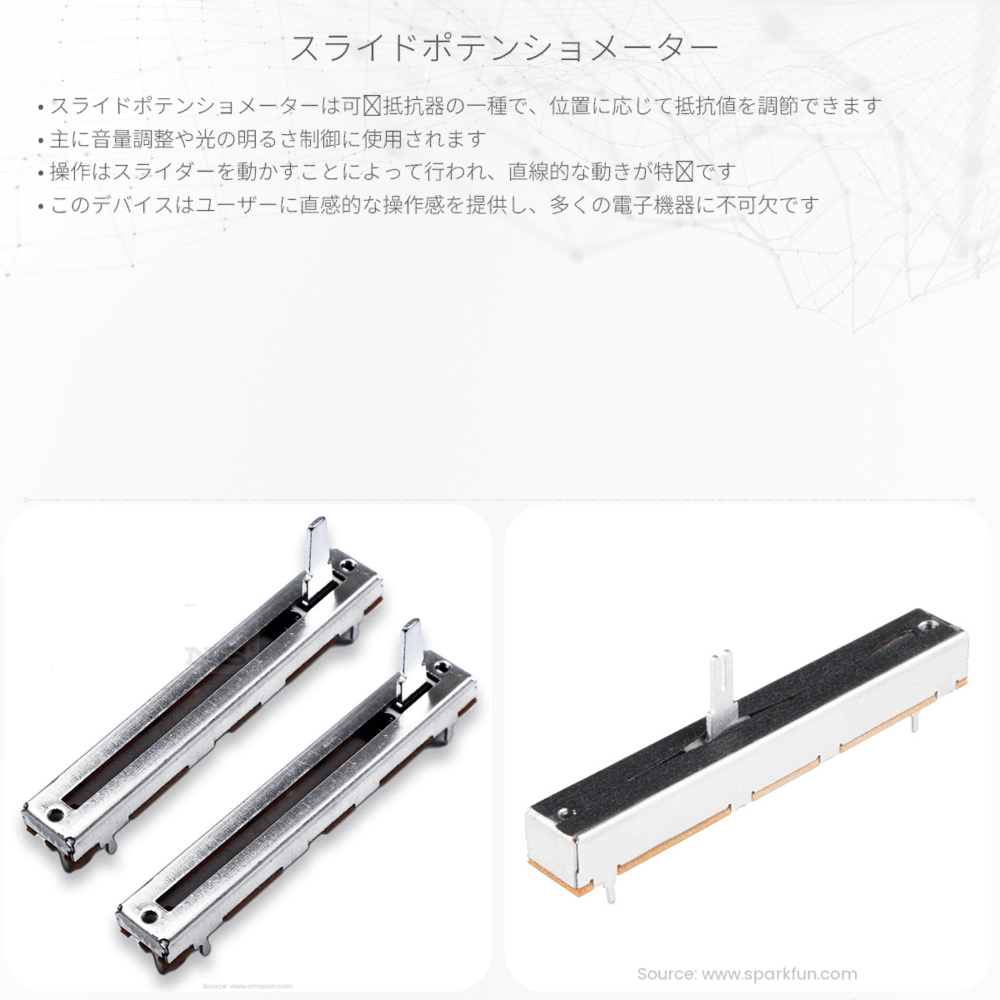

スライドポテンショメーターとは

スライドポテンショメーターは、可変抵抗器の一種で、電圧を測定したり、分割したり、調整するための装置です。これは長い金属または導電性のトラックと、その上を滑ることができる可動式のスライダーから成り立っています。トラックは通常、優れた導電性を持つ材質でできており、その長さに沿って一定の抵抗を提供します。

スライドポテンショメーターの基本原理

スライドポテンショメーターの働きは、オームの法則に基づいています。オームの法則は次のように表されます：

V = I * R

ここで、Vは電圧（ボルト）、Iは電流（アンペア）、Rは抵抗（オーム）です。

ポテンショメーターにおける抵抗は、スライダーの位置によって変わります。スライダーを動かすことにより、トラックの一部分にかかる抵抗値を調整し、その結果として出力電圧を変更することができます。

スライドポテンショメーターの使い方

• 電圧分割器として

スライドポテンショメーターは、入力電圧を小さい電圧に分割するためにしばしば使用されます。このとき、ポテンショメーターはトラックの両端に入力電圧を加え、スライダーから出力電圧を取り出します。

• 可変抵抗器として

電子回路において必要な抵抗値を調整するために、スライドポテンショメーターを使用することができます。これにより、回路の一部で流れる電流を微調整することが可能となります。

スライドポテンショメーターの実例

音量調節: スピーカーの音量を調節するためのノブは、実はスライドポテンショメーターを用いていることが多いです。ノブを回すとスライダーが動き、スピーカーへの電圧を調整して音量が変わります。

明るさ調節: 照明の明るさを調節するスイッチにも、スライドポテンショメーターが使われています。この場合、照明装置に供給される電力を調節することで、明るさを変えることができます。

まとめ

スライドポテンショメーターは、そのシンプルな構造と柔軟な用途で、電気工学やエレクトロニクスで広く利用されています。基本物理学の知識を応用して、様々なデバイスの機能調節に役立てているのです。この効率的で実践的なコンポーネントの基本を理解することで、私たちは日常生活における電気製品や回路についてより深く学ぶことができるでしょう。
