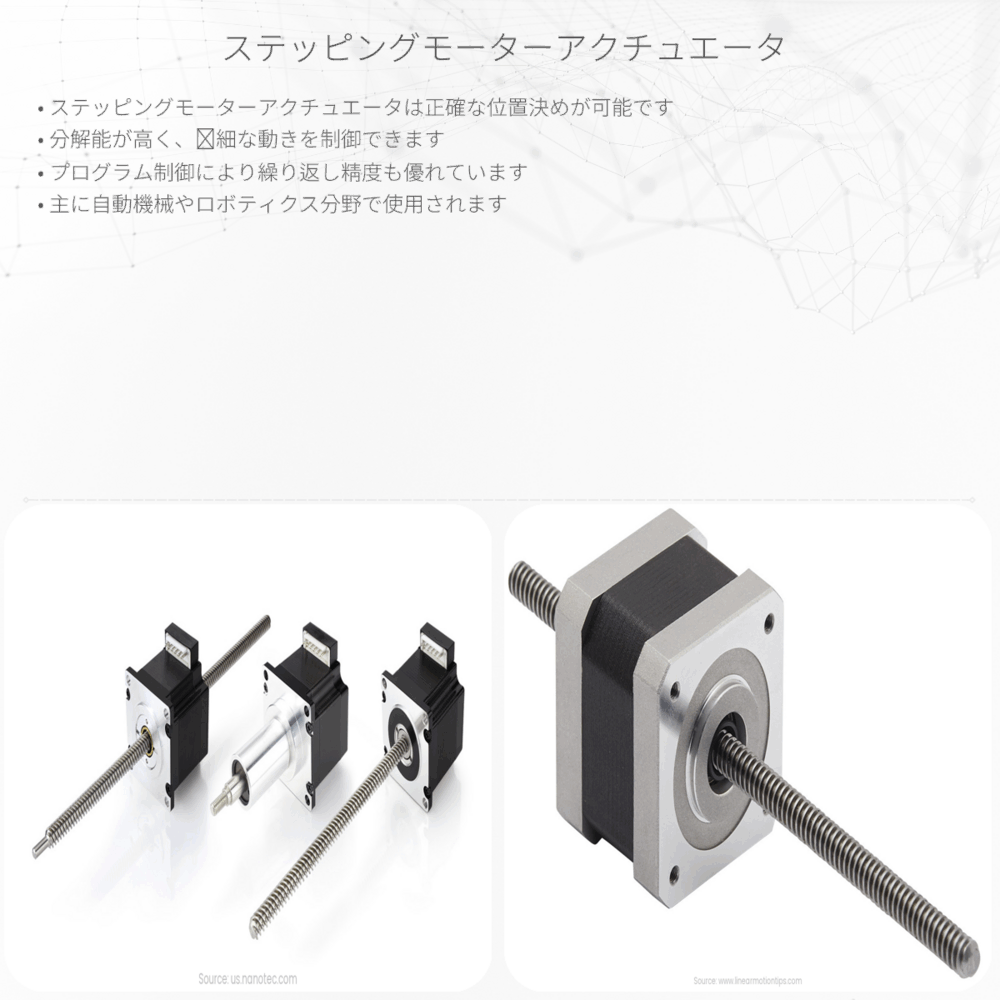

ステッピングモーターアクチュエータとは精密な位置制御を可能にするデバイスで、CNC機械や3Dプリンターなどに不可欠です。
ステッピングモーターアクチュエータの基礎
ステッピングモーターアクチュエータは、電気エネルギーを精密な機械的動きに変換する装置です。これは、自動制御システム、ロボット技術、3Dプリンティングなど、多くの現代技術に不可欠な部品となっています。この記事では、ステッピングモーターの作動原理や特性、およびアプリケーションについて基本的な情報を提供します。
ステッピングモーターの原理
ステッピングモーターは、電磁石の原理を応用しています。電磁石とは、コイルに電気を流すことで一時的な磁石として機能するものです。ステッピングモーター内のコイルに流れる電流のパターンを変えることによって、磁場の向きを細かく制御し、モーターの軸を定められた角度で回転させることができます。
- 固定子：固定してある部分で、複数の電磁石が配置されています。
- 回転子：回転する部分で、永久磁石か軟鉄製で、電磁石の磁場に反応して回転します。
電磁石のオン・オフを制御することで、回転子はステップと呼ばれる一定の角度で動き、位置を正確に制御できます。
ステッピングモーターの種類
主に二つのタイプのステッピングモーターがあります：
- 永久磁石型（PM型）
- 可変リラクタンス型（VR型）
永久磁石型は、回転子に永久磁石を使用しており、比較的高いトルクを発生させることができます。一方、可変リラクタンス型は、回転子に磁性体を使用し、永久磁石よりも精度の高いステップ制御が可能です。
ステッピングモーターの利点
- 正確な位置決め：ステップごとに固定された角度で動かすことができるため、非常に精密な制御が可能です。
- 簡単な制御：デジタル信号を用いるため、制御回路が簡単になります。
- 高い保持トルク：電源がオフの状態でも回転子を一定の位置に保持できる能力があります。
これらの特性により、ステッピングモーターは反応が速く、位置決めに優れたアクチュエータとして重宝されています。
アプリケーション
ステッピングモーターアクチュエータは、以下のようなさまざまな用途に使用されます：
- CNC機械：工作機械の動きを正確に制御するために使用。
- 3Dプリンター：複雑な形状を作成する際の精密なレイヤー積層に使用。
- ロボットアーム：動作の精密さとリピータビリティが求められる。
このようにステッピングモーターアクチュエータは電気と磁気の原理によって精密な動作を実現する、非常に有用なデバイスです。今後も、さらなる技術革新を支える重要な役割を担っていくことでしょう。
