シリーズ電流レギュレータの基本
電子機器で使用される電流は、その動作が安定していることが非常に重要です。シリーズ電流レギュレータは、この目的を達成するために用いられる一般的な方法のひとつです。回路全体に一定の電流を供給することを目的とし、入力電圧や負荷抵抗の変動に対しても電流を一定に保つ役割を持ちます。
シリーズ電流レギュレータの仕組み
シリーズ電流レギュレータは主に、トランジスタと一つ以上の抵抗から構成されます。トランジスタは電流を制御するスイッチングデバイスとして機能し、回路で流れる電流の量を調整します。回路に流れる電流が多くなりすぎたら、トランジスタは電流を減少させるように働きます。逆に電流が少なくなりすぎると、増加させるように働きます。

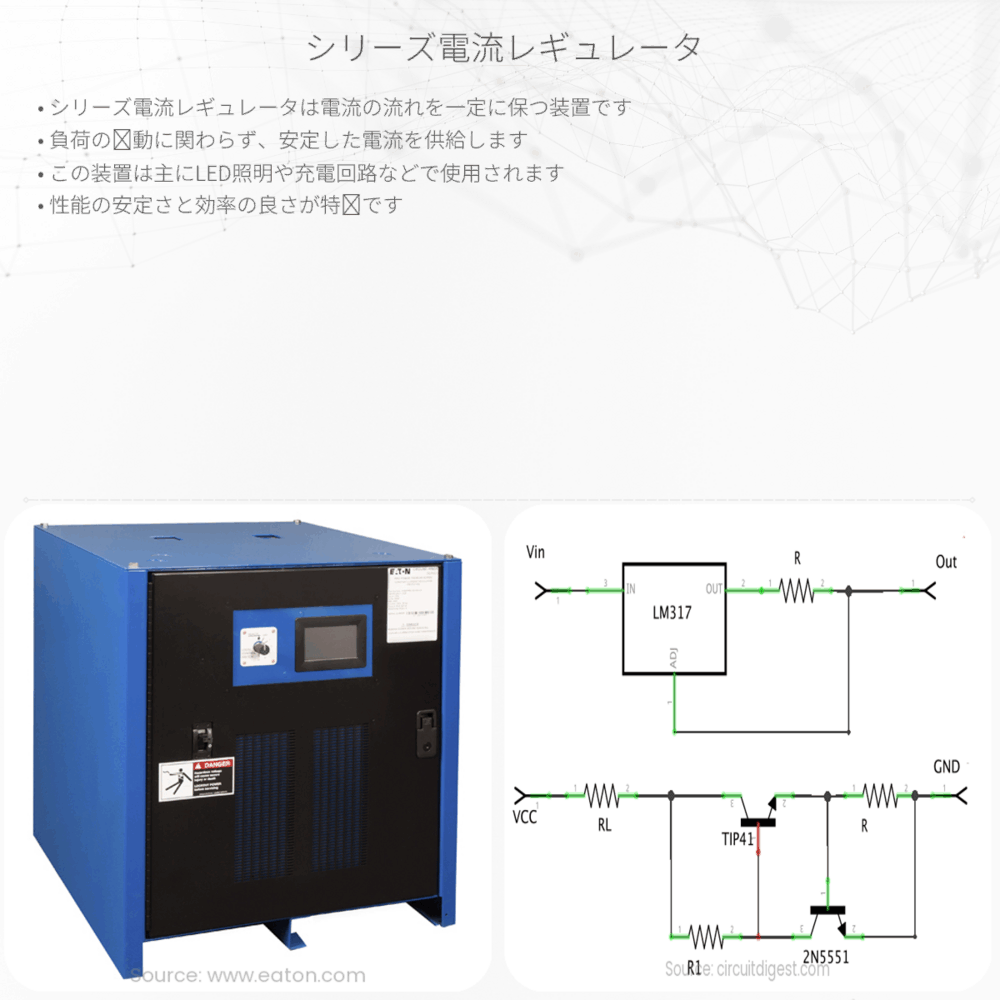

一般的な回路の例は、電源からのインプット電圧(Vin)を受け、一つの抵抗(R)を通過した後、トランジスタを経由してアウトプットとして流れます。トランジスタのベース電流(IB)によってコレクタ電流(IC)が制御され、結果的に回路全体の電流が安定します。
シリーズ電流レギュレータのメリット
- 安定性：入力電圧の変動や負荷変更に強く、安定した電流を出力することが可能です。
- 単純な回路構成：構成要素が少なく、設計や組み立てが容易です。
- 効率的：適切に設計されたシリーズ電流レギュレータは、効率的に動作し、エネルギー損失を減らすことができます。
シリーズ電流レギュレータの限界
一方で、シリーズ電流レギュレータはいくつかの限界も抱えています。例えば、大きなエネルギー損失が発生する恐れがあり（特に入力電圧が高い場合）、また、高電圧や高電流の条件下では効率が低下することがあります。また、過渡応答の速度が遅い場合、回路に即座の調整が求められる時に適していないこともあります。
実世界でのシリーズ電流レギュレータの応用
実際の製品において、シリーズ電流レギュレータはLED照明やバッテリー充電器、電子回路の保護など、さまざまな用途で使われています。変動する電源から安定した電流を取り出す必要がある全てのアプリケーションで、シリーズ電流レギュレータは不可欠な役割を果たしています。
電子業界では、保証されたパフォーマンスと信頼性が必要不可欠なため、シリーズ電流レギュレータの正確な設計と実装が極めて重要です。使い方や環境に応じて適切な型のレギュレータを選び、電子機器の安定性と効率を保つために活躍しています。
以上でシリーズ電流レギュレータについての基本をご紹介しました。電子機器の内部動作をより良く理解するためには、これらの基本的なコンセプトを掌握することが重要です。これからも物理と工学の興味深い世界を探求し、新しい知識を身につけていきましょう。
