シフトレジスタとは、デジタル回路における重要なデバイスで、データを一時保存しビット列を順にシフトさせることができます。
シフトレジスタの基礎
デジタル回路の世界において、シフトレジスタは非常に重要な役割を果たします。データを一時的に保存したり、ビット列を一つずつ順番にシフト（移動）させたりすることができるデバイスです。これにより、シリアル通信やデータ処理、タイミング制御など幅広い用途に利用されています。
シフトレジスタの種類
主にシフトレジスタには以下の2つの基本的なタイプがあります。
- シリアル入力‐シリアル出力 (SISO): データは一つずつシリアルに入力され、シリアルに出力されます。

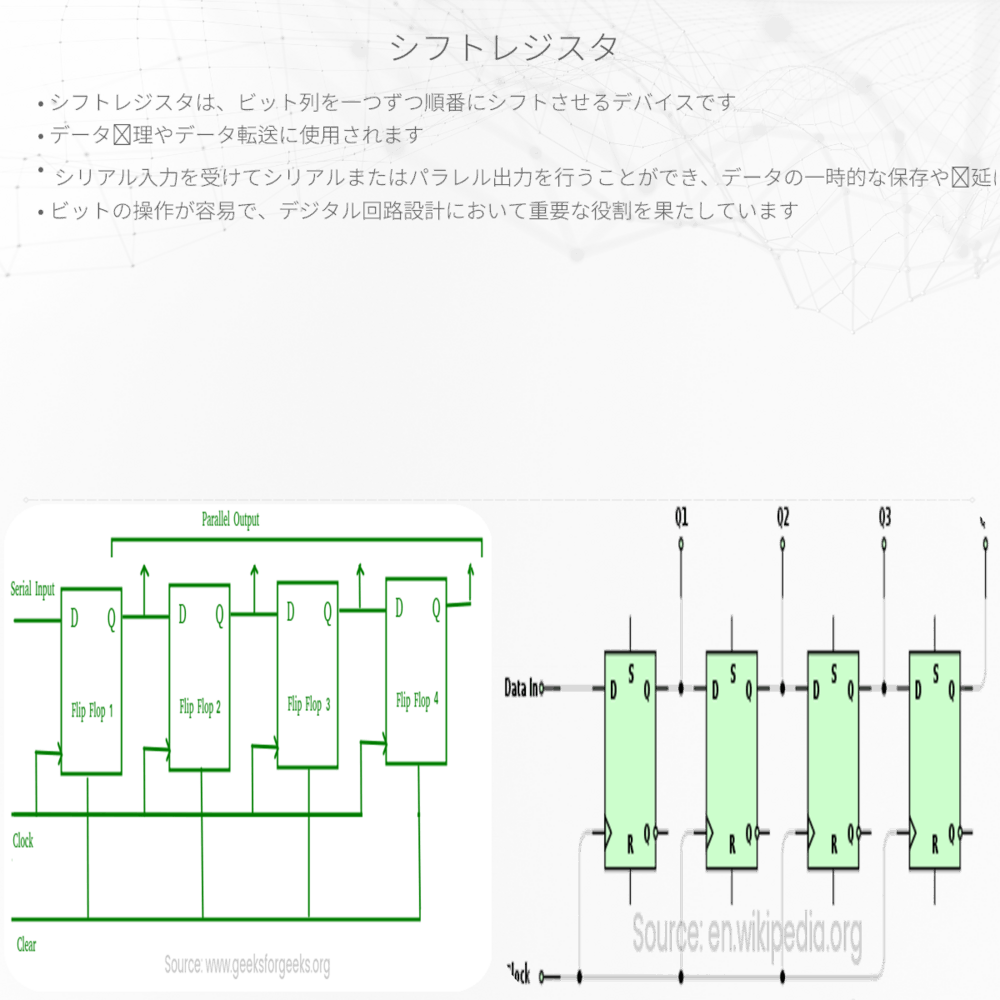

- シリアル入力‐パラレル出力 (SIPO): データはシリアルに入力され、複数の出力ピンから同時にパラレル出力されます。
これらの基本的なタイプ以外にも、パラレル入力‐シリアル出力 (PISO)や、パラレル入力‐パラレル出力 (PIPO)など、異なるデータ流れを扱うシフトレジスタも存在します。
シフトレジスタの動作
シフトレジスタは、クロック信号に同期して動作します。クロック信号の各パルスごとに、入力されたデータが隣のフリップフロップへと伝わっていきます。一般に、以下のステップで動作します。
- リセット信号でシフトレジスタの内容をクリアする。
- シリアルデータを入力する。
- クロック信号が与えられるたびに、データが右または左へとシフトする。
- 必要なだけクロックを供給し続け、データを出力する。
シフトレジスタの応用
シフトレジスタは、以下のようなさまざまな応用があります。
- データ変換: シリアルデータをパラレルデータに、またはその逆に変換する。
- データ転送: 情報をデジタル回路内で一箇所から別の箇所へ移動させる。
- タイミング制御: データの処理速度を制御し、同期を取る。
- 拡張入出力: I/Oピンの数が限られたマイクロコントローラで多くの信号を扱う。
まとめ
シフトレジスタは小規模ながらも非常に重要なコンポーネントであり、デジタル回路設計において欠かせない役割を果たしています。シンプルでありながらも多様な応用が可能であり、効率的なデータ処理や通信を実現するために広く利用されています。
これにより、シフトレジスタの基本的な理解を深めることは、電気・電子工学やコンピューターサイエンスを学ぶ上でとても重要となります。実際に様々なプロジェクトに取り組む際、シフトレジスタの知識は、より複雑なデジタルシステムを構築する上での基礎となるでしょう。
