コンデンサチェッカーは、コンデンサの容量、絶縁抵抗、ESRを測定し、電子機器のメンテナンスに役立つツールです。

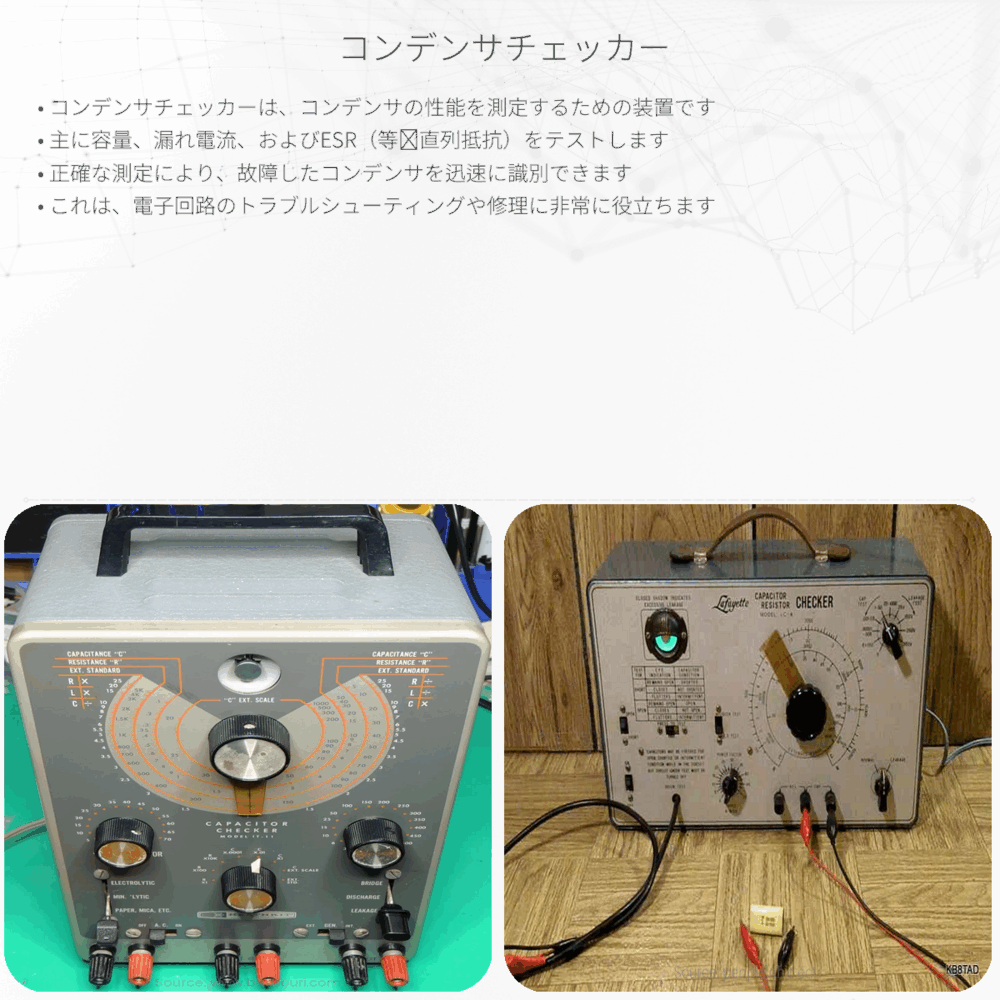

コンデンサチェッカーの基本
コンデンサチェッカーは、コンデンサの性能をテストし評価するための便利なツールです。コンデンサとは、電気エネルギーを一時的に蓄えることができる電子部品であり、電気・電子回路において基本的な役割を果たしています。この記事では、コンデンサチェッカーが何をするのか、そしてどのように役立つのかについて説明しましょう。
コンデンサとは
コンデンサは二つの導体(プレート)と絶縁体(誘電体)からなります。導体には反対の電荷が蓄えられ、電荷の大きさはコンデンサの「容量」によって決まります。容量はファラッド(F)という単位で測定され、一方のプレートに蓄えられる電荷の量(Q)と、プレート間にかかる電圧(V)の比率で表されます。
\[ C = \frac{Q}{V} \]
ここで、Cは容量(ファラッド)、Qは電荷(クーロン)、Vは電圧(ボルト)です。
コンデンサチェッカーの役割
コンデンサチェッカーは、コンデンサが正しく機能しているかどうかを判断するために使用されます。たとえば、コンデンサの容量が指定された値に一致しているか、または経年劣化によって容量が減少していないかを測定します。さらに、リーク電流がないか（コンデンサが電気を逃がしていないか）、誘電体の絶縁抵抗が適切かどうかもテストします。
コンデンサチェッカーの使用方法
コンデンサチェッカーを使用する際には、まずコンデンサを回路から取り外し、全ての残留電荷を放電する必要があります。次に、チェッカーのテストリードをコンデンサの端子に接続して、測定を行います。
- 容量測定: コンデンサが指定された容量値を保っているかをチェックします。
- 抵抗測定: コンデンサの誘電体の絶縁をテストし、リーク電流がないか確認します。
- 等価直列抵抗(ESR)測定: コンデンサの内部抵抗を測定し、性能の劣化を確認します。
寿命が近づいているか、または既に故障しているコンデンサは、電子機器の不安定な動作や故障の原因になる可能性があるため、定期的なメンテナンスとテストが重要です。
コンデンサチェッカーを使用するメリット
コンデンサチェッカーを使用することで、電子機器のメンテナンスが容易になり、潜在的な問題を事前に特定することができます。これにより、費用のかかる修理やダウンタイムを防ぐことができ、信頼性と寿命を向上させることができます。
最後に、正確なコンデンサチェッカーを使用することで、電子回路の設計の初期段階で適切なコンデンサの選択が可能になります。こうして電子機器は最適なパフォーマンスで動作するようになります。
コンデンサチェッカーは、エンジニアや修理技術者にとって必須のツールであり、電子機器が安定して動作するためには、コンデンサの健全性が不可欠であるという事実を私たちに思い出させてくれます。
