コンデンサバンクとは電気エネルギーを蓄える電子部品であり、電力システムの品質改善や安定化に用いられます。
コンデンサバンクとは

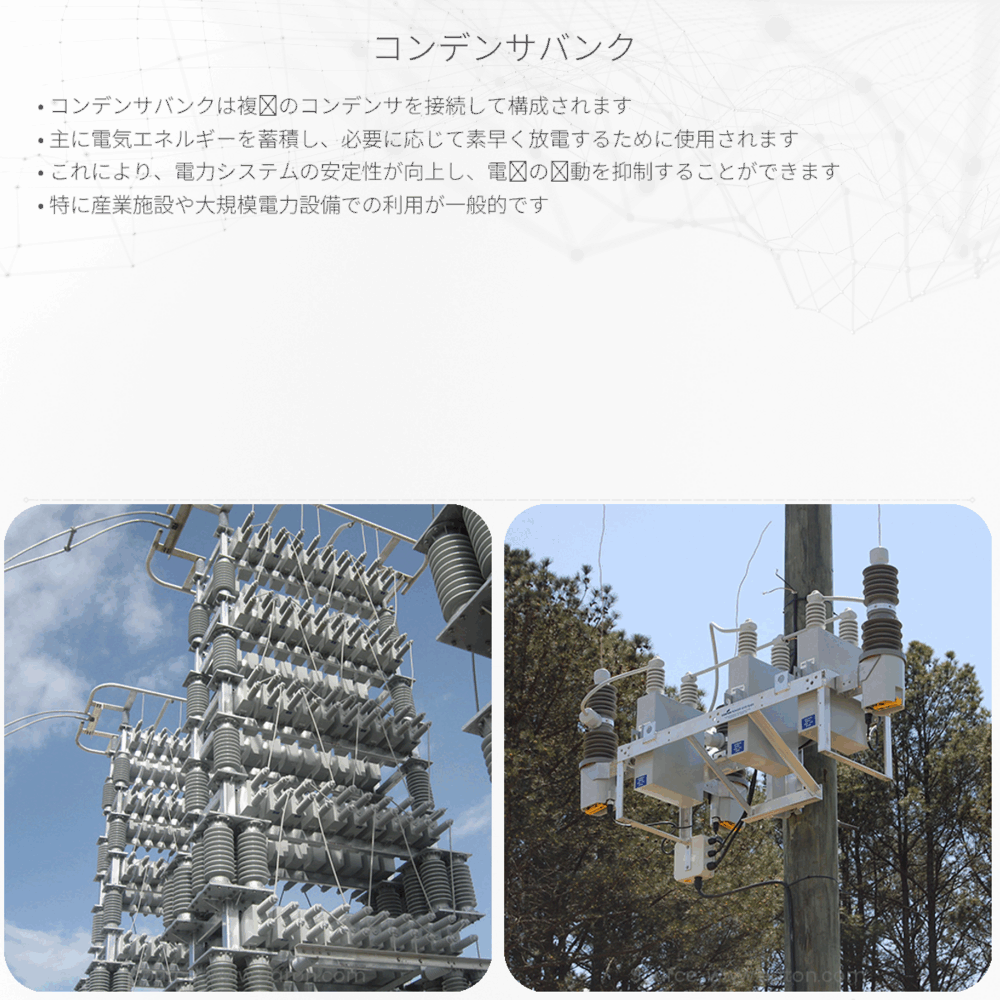

コンデンサバンクとは、複数のコンデンサを接続して構成された集合体を指します。コンデンサは電気エネルギーを一時的に蓄えることができる電子部品で、この能力を「キャパシタンス」と呼びます。キャパシタンスの単位はファラド（F）です。
コンデンサバンクは、電力の品質改善、無効電力の補償、電力システムの安定化など、多様な用途で利用されます。また、特定の電子回路内で所定のキャパシタンスを達成するために使用されることもあります。
コンデンサバンクの原理
コンデンサには二枚の平行な金属板があり、その中間に絶縁材料（誘電体）が挟まれています。電圧が加わると、一方の金属板には正の電荷が、他方には負の電荷が蓄積され、電荷の差によって電気エネルギーが蓄えられます。
コンデンサバンクでは、これらのコンデンサを並列または直列に接続することで全体のキャパシタンスを調整します。並列接続の場合は、全体のキャパシタンスは個々のコンデンサのキャパシタンスの合計になります。直列接続の場合、全体のキャパシタンスは個々のコンデンサのキャパシタンスの逆数の合計の逆数になります。
- 並列接続のキャパシタンス: \( C_{total} = C_1 + C_2 + C_3 + \cdots + C_n \)
- 直列接続のキャパシタンス: \( \frac{1}{C_{total}} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + \cdots + \frac{1}{C_n} \)
コンデンサバンクの利点
コンデンサバンクを利用する主なメリットは以下の通りです。
- 無効電力の補償：商業施設や工場などの大規模な施設では、インダクタンスを持つ機器が原因で無効電力が発生します。コンデンサバンクを使用して無効電力を補償することにより、電力の効率が向上します。
- 電圧の安定化：コンデンサバンクを利用すると、配電網の電圧を安定させることができ、電気機器の動作をより効率的かつ安定的に行うことが可能です。
- エネルギー貯蔵：電力が過剰に生成された場合や、一時的な電力需要の増加時に、コンデンサバンクは電力を蓄える場所として機能します。
実用例
コンデンサバンクは、太陽光発電や風力発電など、再生可能エネルギー源からの電力を効率良く利用するためにも重要です。これらのエネルギー源は不安定な電力供給を特徴とするため、コンデンサバンクは不規則な供給を平滑化し、電気機器への安定供給を助けます。
一方で、パルス電力 応用、レーザーシステム、照明技術など、短時間で大量の電力を必要とするアプリケーションでもコンデンサバンクは利用されています。
まとめ
コンデンサバンクはそのシンプルな構造に反して重要な機能を持ったテクノロジーです。電気エネルギーの効率的な使用、安定化、蓄積に不可欠な役割を果たし、日々の生活や産業界で広く利用されています。コンデンサの基本原理を理解することは、現代の電気回路やシステムを理解し、それを活用するための第一歩です。
