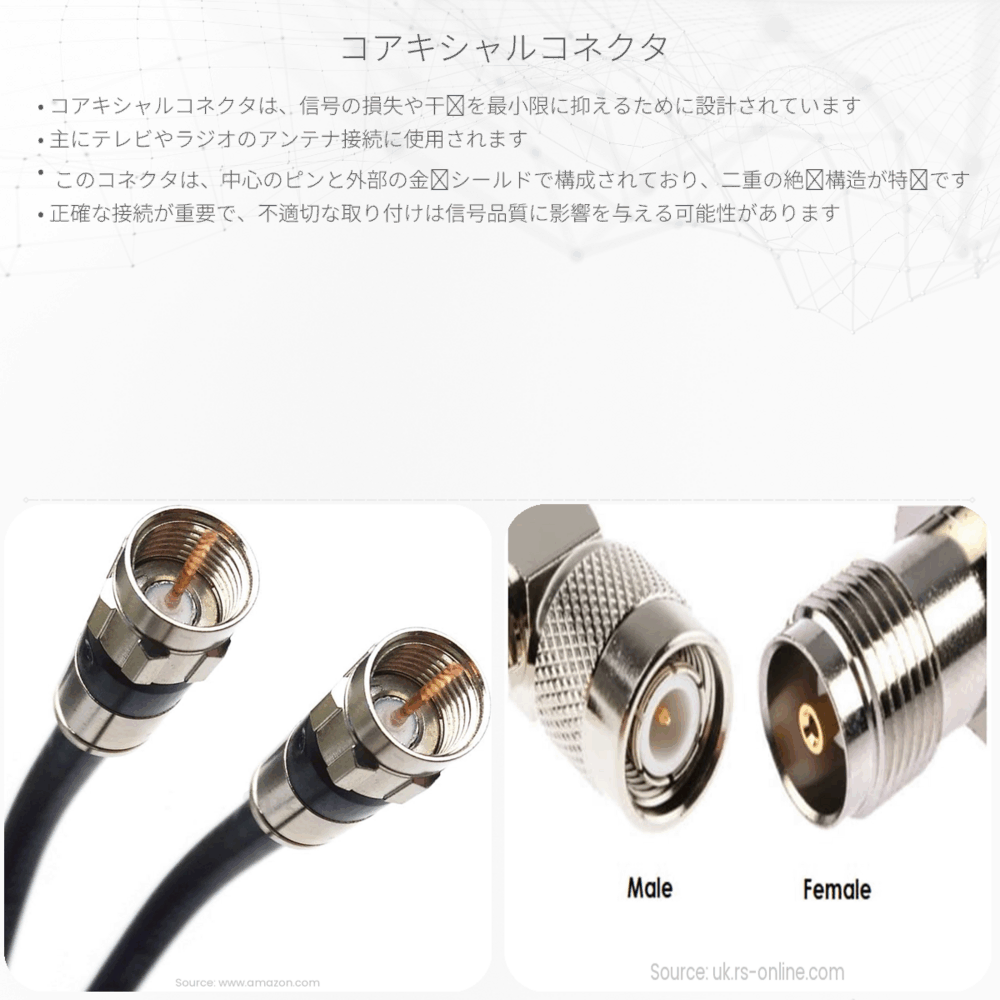

コアキシャルコネクタの基本
コアキシャルコネクタは、電子機器における重要な部品の一つです。テレビのアンテナケーブル、無線通信、ネットワーク接続など、数多くの応用があります。このコネクタは信号を損失なく、また外部のノイズから保護しながら伝達することができるため、高周波信号の転送に特に重宝されます。
コアキシャルコネクタの構造
コアキシャルコネクタは、同軸ケーブルの端に取り付けられ、信号の入出力を行います。同軸ケーブルは通常、中心に信号線（コア）があり、その周りを絶縁体が覆い、さらにシールド（アースとしても機能する）層と外被で構成されています。この特殊な構造が、電磁気的干渉から信号を保護する役割を果たします。
- コア（中心導体） – 電気信号を伝達する主要な導体。
- 絶縁体 – コアをシールドから隔て、電気的な干渉を防ぎます。
- シールド（外導体） – 外部の電磁ノイズを遮断し、信号の損失を防ぎます。
- 外被（ジャケット） – ケーブル全体を物理的な損傷から保護します。
コアキシャルコネクタの種類
コアキシャルコネクタにはいくつかの一般的な種類があります。それぞれ使用する周波数帯域や応用分野によって異なります。
- BNCコネクタ – 電子機器や計測器などで頻繁に使われます。
- RCAコネクタ – オーディオやビデオ機器によく用いられます。
- F型コネクタ – テレビとアンテナの接続に一般的です。
電気と磁気の関係
コアキシャルコネクタの機能を理解するために、電気と磁気の基本的な関係性について触れる必要があります。電流が流れるとき、その周囲には磁界が発生します（アンペールの法則）。同様に、変化する磁場は電場を誘導し電流を流すことができます（ファラデーの電磁誘導の法則）。これらの原理はコアキシャルケーブルの設計に直接関連しています。
なぜコアキシャルコネクタが必要なのか
電気信号がケーブルを通って伝わる際、周囲のノイズが信号を乱す可能性があります。コアキシャルケーブルはその同軸の構造で信号を遮蔽し、クリアな通信を実現します。特に高周波の場合、損失が少なく、広い帯域で信号を伝送できるため、データ通信ケーブルやRF（無線周波数）接続に最適です。
コアキシャルコネクタを正しく理解し、適切なタイプを選択することで、安定した通信環境を構築することができます。このように、電気と磁気の基本理論が現代の通信技術に応用されているのです。
