ケーブルグランドは電線を筐体に導入し、防水・防塵とケーブル固定を提供する重要な電気部品で、安全性と信頼性を高めます。

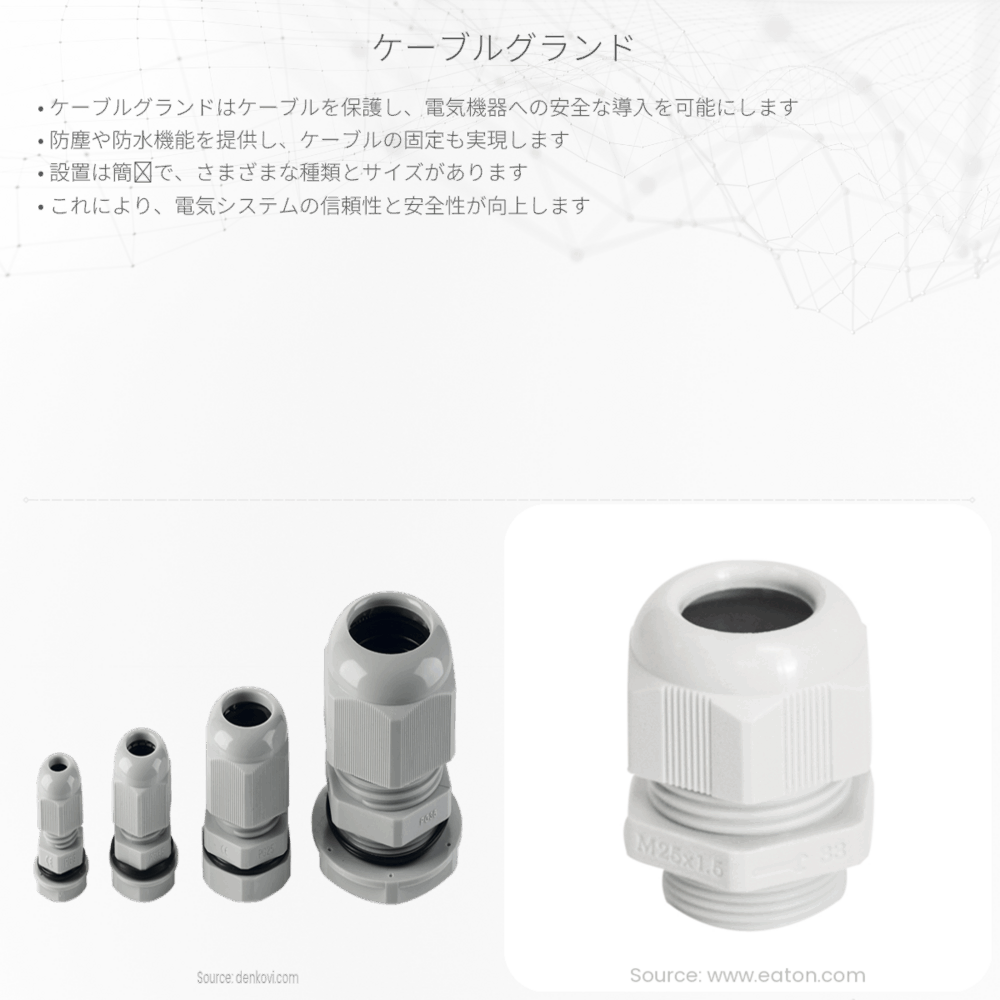

ケーブルグランドとは
ケーブルグランドは、電線やケーブルを機器の筐体に導入する際に使用される部品です。この小さなが重要な部品は、ケーブルが接続される装置の内部に水やホコリが入らないように防ぐとともに、ケーブルを固定し、機械的なストレスから保護します。電気配線を扱う上で、ケーブルグランドは安全で確実な接続を保持するために不可欠な役割を果たします。
ケーブルグランドの基本的な機能
- ケーブルの固定 – ケーブルグランドはケーブルをしっかりと固定し、動かないようにします。
- 防水・防塵 – シーリング機能により、水やホコリが機器内部に入るのを防ぎます。
- 接地 – 電気的接地を促すために、ケーブルグランドはしばしば接地機能も有しています。
- ケーブル保護 – ケーブルを曲げすぎたり、摩擦による損傷から保護します。
ケーブルグランドは多くの素材で作られており、使用環境に合わせて選ばれます。プラスチック、金属、合成ゴム等が一般的な材料です。これらの材料はそれぞれ、耐久性や耐薬品性、耐温度性など独自の特性を有しています。
ケーブルグランドの選定方法
正しいケーブルグランドを選定する際には、以下のポイントに注意してください：
- 使用するケーブルの種類と外径 – ケーブルの外径に合ったサイズのケーブルグランドを選ぶ必要があります。
- 設置環境 – 屋外か屋内か、防爆が必要か、化学物質が存在するかなど、環境条件を考慮します。
- 材質 – 設置環境に応じて、耐久性や耐薬品性、耐温度性を満たす材料を選択します。
- 国際規格や業界基準 – 当該国や業界の安全基準や規格に合致する製品を選ぶべきです。
ケーブルグランドの取り付け
ケーブルグランドの取り付けは簡単な作業のように見えますが、正しく行うことでケーブルの機能を最大限に発揮できます。取り付けには、専門的な工具が必要になることがあります。組立手順に沿って慎重に作業を行い、圧着がしっかりと行われていることを確認することが重要です。
最終的に、ケーブルグランドは電気と磁気を安全に扱うための基本中の基本です。電流や信号の流れるケーブルを保護するだけでなく、その接続を安定させることで、電気機器の信頼性を大きく高めることができるのです。
まとめ
ケーブルグランドは配線作業における小さなが非常に重要なコンポーネントです。正しい選定と正確な取り付けによって、電気機器を安全かつ効果的に運用するためには欠かせない部品であるということを理解していただけたでしょう。電気と磁気の世界では、このような小さな部品が大きな差を生むことも珍しくないのです。
