クリスタルダイオードとは、電流を一方向に流す半導体デバイスで、整流作用を通じて電子機器に不可欠な役割を果たします。

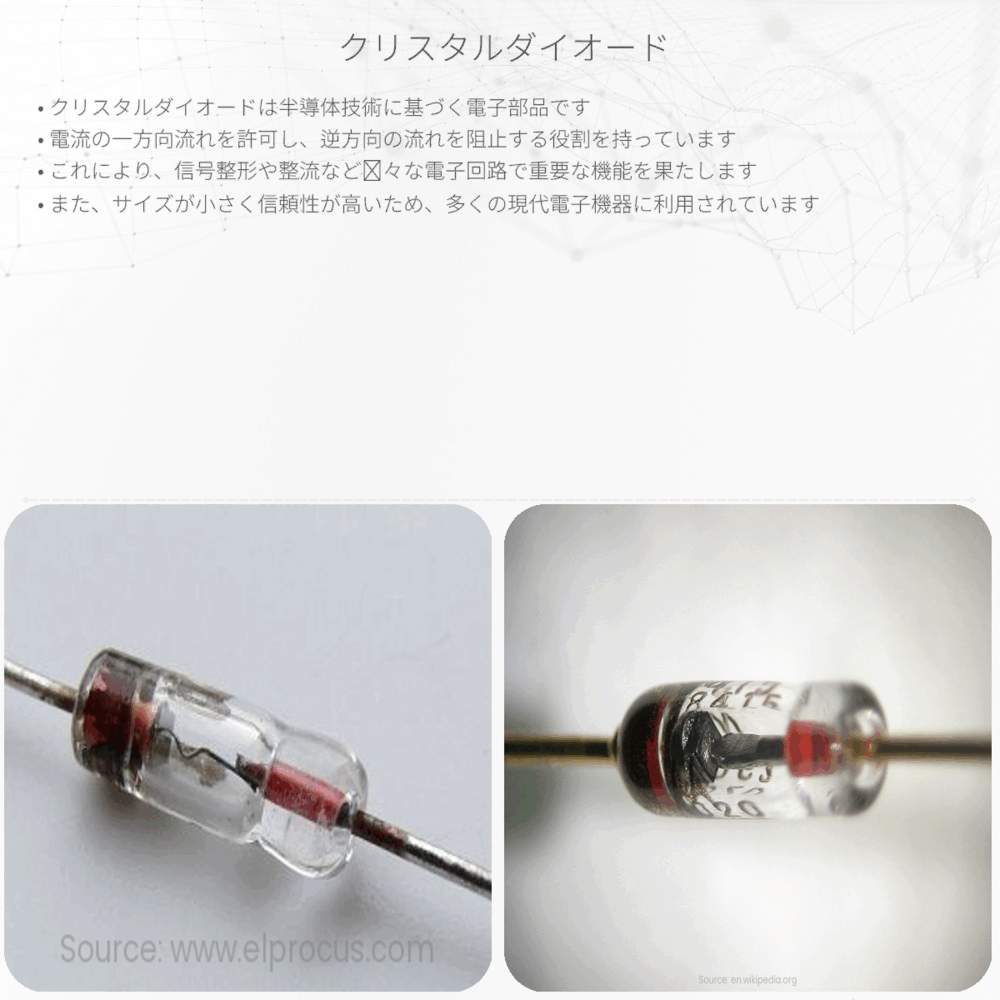

クリスタルダイオードの基礎
クリスタルダイオードは、半導体技術における基本的な構成要素の一つです。電気を一方向にのみ流すという特性を持ち、この性質により電流の整流作用が行われます。半導体の一種であり、主にシリコンやゲルマニウムなどから作られるこれらのデバイスは、電子機器において不可欠な部品となっています。
半導体の導電性
半導体は、導体（金属など）と絶縁体（ガラスなど）の中間に位置する物質です。温度によって導電性が変化し、不純物を加えることで（ドーピングと呼ばれるプロセスで）、その特性をより制御できます。ドーピングによって、n型またはp型の半導体が作られ、これらはそれぞれ余分な電子を持つか、あるいは電子が足りない状態（正孔と呼ばれる）を生じさせます。
ダイオードの動作原理
ダイオードは、n型半導体とp型半導体を接合したpn接合で構成されています。この接合部においては、n型とp型の異なる電荷キャリアが互いに拡散し合い、電流を流すことができる「空乏層」と呼ばれる領域が形成されます。電圧が正方向（正の電圧をp型側、負の電圧をn型側に加える）に印加されると、ダイオードは導通しやすくなり、電流が流れます。しかし、電圧が逆方向に加えられると、空乏層は広がり、ほとんど電流が流れなくなります（逆バイアスと呼ばれる）。この一方向にしか電流を流さない性質が、整流作用となります。
- 順バイアス時: \( V > 0 \) で、電流は流れやすくなる。
- 逆バイアス時: \( V < 0 \) で、電流はほとんど流れない。
クリスタルダイオードの応用
クリスタルダイオードは、その整流特性を利用して、様々な電子機器に使用されています。例えば、電源アダプタでは交流を直流に変換するために使われ、ラジオの受信機では信号の復調にも応用されます。また、論理回路や無線通信、さらには光検出器などの光エレクトロニクス分野においても非常に重要な役割を果たしています。
- 電源アダプタ: ACをDCに変換する整流器として使用。
- ラジオ受信機: AMやFMの信号を復調するために利用。
- シグナルプロセッシング: 電気信号の制御・処理に使用。
結論
クリスタルダイオードは、単純ながら非常に強力なデバイスであり、現代の電子技術には不可欠です。電流を一方向にのみ流すこの特性が、多くの電子回路の基本を成すことを理解することは、電気工学と電子工学の分野において重要なステップです。
