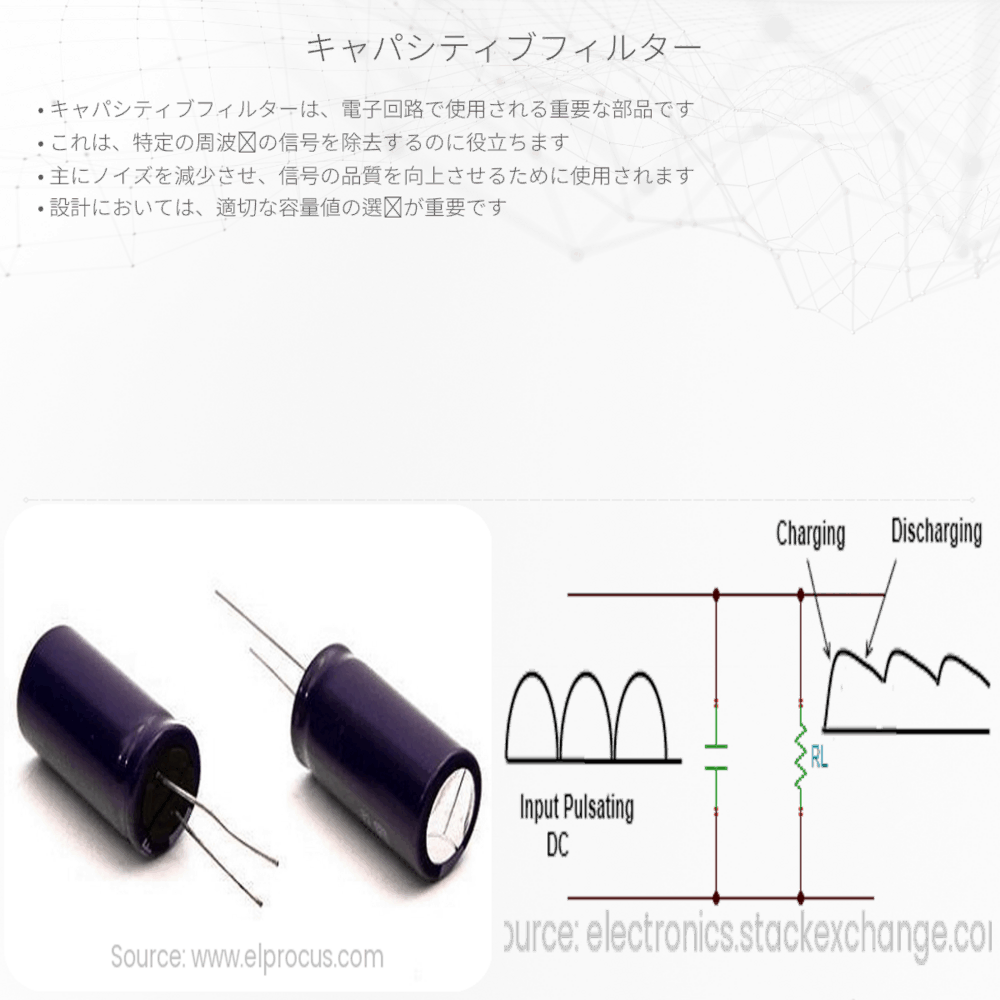

キャパシティブフィルターは電子回路で信号の周波数成分を制御し、ノイズ除去や信号整形を実現するコンポーネントです。
キャパシティブフィルターとは？
キャパシティブフィルターは、電気信号の特定の周波数成分を除去したり通過させたりするために使用される電子回路の一種です。電子機器において重要な役割を担っており、不要なノイズを取り除いたり、信号の整形を行ったりする際に使われます。キャパシタを基本要素としていることから、この名前が付けられています。
キャパシタの基本
キャパシタは二つの導体であるプレートと、それらの間にある絶縁体（誘電体）から成り立っています。この単純な構造により、電荷を貯めたり放出したりすることができるため、エネルギーを蓄える役割を果たします。電荷の蓄積量はキャパシタンスと呼ばれ、ファラド(F)という単位で測定されます。
キャパシタンスは以下の式で定義されます:
\[ C = \epsilon_{r} \epsilon_{0} \frac{A}{d} \]
ここで、\(C\)はキャパシタンス、\(\epsilon_{r}\)は材料の相対誘電率、\(\epsilon_{0}\)は真空の誘電率、\(A\)はプレートの面積、\(d\)はプレート間の距離です。
キャパシティブフィルターの仕組み
フィルタリングの機能を理解するためには、キャパシタの周波数に対する特性を知ることが重要です。キャパシタは交流(AC)信号に対しては、その周波数に反比例するリアクタンス（抵抗の一種）を示します。
キャパシタのリアクタンス \(X_{C}\) は、次の式で計算されます:
\[ X_{C} = \frac{1}{2\pi f C} \]
ここで、\(X_{C}\)はリアクタンス、\(f\)は信号の周波数、\(C\)はキャパシタンスです。
周波数が高くなるにつれてリアクタンスは減少し、低周波数ではリアクタンスは増加します。従って、キャパシティブフィルターは、高周波信号を通しやすく、低周波信号はブロックしやすい特性があります。これは、高周波フィルタまたはローパスフィルタとしての動作原理です。
キャパシティブフィルターの種類
- ローパスフィルタ（LPF）: 低周波数の信号は通過させ、高周波数の信号は減衰させます。スムージングやベーストーンの強調などに使われます。
- ハイパスフィルタ（HPF）: 高周波数の信号は通過させ、低周波数の信号は減衰させます。トレブルの強調やDC成分のカットなどに使われます。
- バンドパスフィルタ（BPF）: 一定の周波数範囲内の信号は通過させ、その範囲外の信号はカットします。
- バンドストップフィルタ（BSF）またはノッチフィルタ: 一定の周波数範囲内の信号はカットし、その範囲外の信号は通過させます。
実世界での応用
キャパシティブフィルターは、オーディオシステムでのイコライジング、無線通信での信号の選別、パワーエレクトロニクスにおけるノイズリダクションなど、多岐にわたる分野で用いられています。これらのフィルターの使用により、望ましい信号の品質向上や、有害な周波数成分の除去が可能となります。
キャパシティブフィルターはその効果的かつシンプルな動作原理により、電子工学において重要な役割を果たし続けています。理解しやすく、応用が効くため、電子回路設計の基礎として広く学ばれています。
