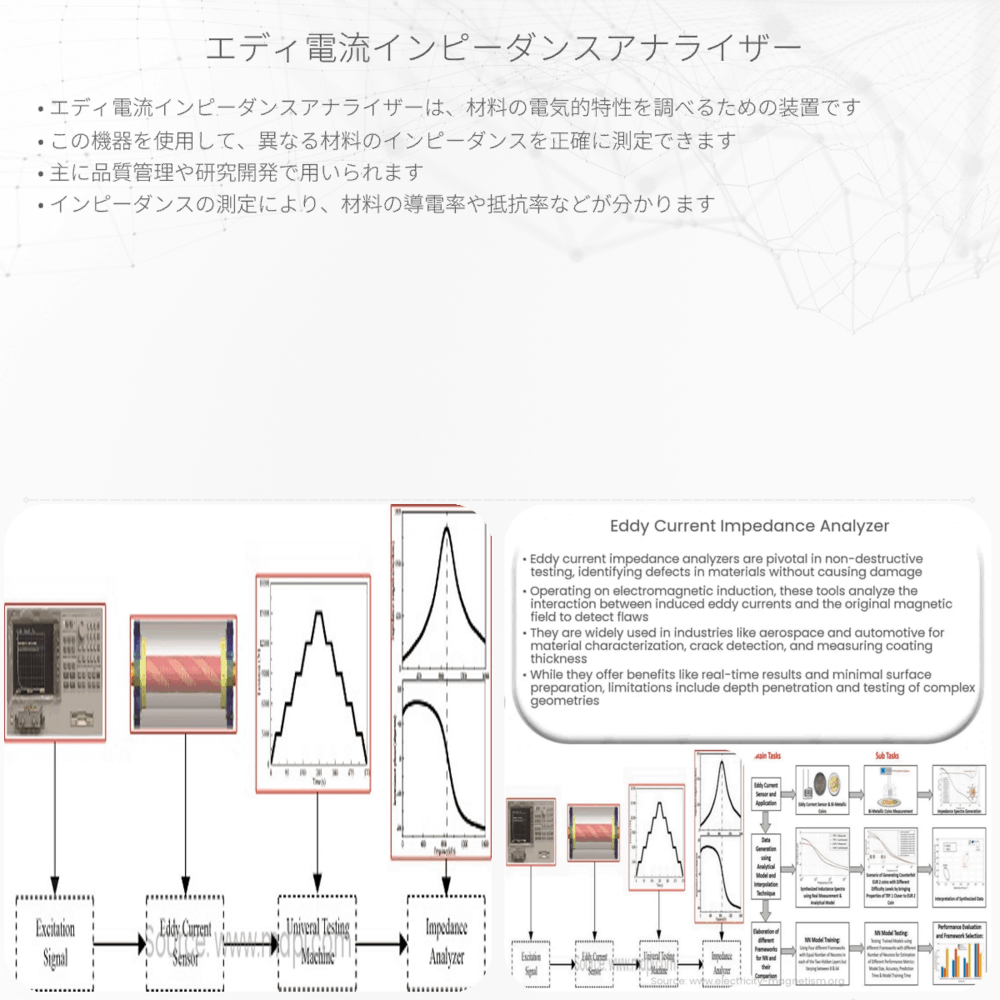

エディ電流インピーダンスアナライザーは非破壊検査に用いる装置で、導体の電気的特性を測定し品質管理に役立つ。
エディ電流インピーダンスアナライザーの基本
エディ電流インピーダンスアナライザーは、物質の電気伝導性を調べるための重要なツールです。エディ電流（渦電流）とは、導体に変化する磁場を適用したときに、導体内部に生じる渦のような電流のことを言います。この現象は、1831年にマイケル・ファラデーによって発見された電磁誘導の原理に基づいています。
エディ電流の発生原理
変化する磁場を導体が通過する際、レンツの法則により導体内部には磁場の変化を打ち消そうとする方向の電流が発生します。この電流がエディ電流です。磁場の変化が速ければ速いほど、また導体の電気伝導率が高ければ高いほど、エディ電流は大きくなります。
インピーダンスとは
物体が電流の流れに対して示す抵抗のことをインピーダンスといいます。インピーダンスは、抵抗（R）、インダクタンス（L）、キャパシタンス（C）の三要素で構成されており、交流（AC）電流が流れる回路において重要な役割を持ちます。インピーダンス（Z）は次のように表されます:
Z = R + j(ωL – 1/ωC)
ここで、jは虚数単位（√-1）、ωは角周波数（2πf、fは周波数）を表します。
エディ電流インピーダンスアナライザーの利用
エディ電流インピーダンスアナライザーは、導体のインピーダンスを計測するために用いられます。この装置はエディ電流を利用して物質の電気的特性を非破壊で測定するために使用され、工業製品の品質管理や材料の特性評価に広く利用されています。具体的には、導体の厚み、導電率、磁気特性などが測定されます。
エディ電流インピーダンスアナライザーの測定原理
測定は通常、プローブと呼ばれるセンサーを使って行われます。プローブは測定対象の導体に接近させ、磁場の変化を導入することでエディ電流を発生させます。発生したエディ電流は導体の特性に影響を受け、これによりインピーダンスが変化します。このインピーダンスの変化を正確に測定することで、導体の特性を評価することができます。
エディ電流インピーダンスアナライザーは実用的な工業機器であり、材料の非破壊検査や品質管理に不可欠な存在です。非接触で高精度な測定が可能となるため、多様な産業での応用が期待されています。
以上がエディ電流インピーダンスアナライザーの基礎知識です。複雑な物理法則を理解し、それを利用した実用的な装置の開発は、物理学がどのように私たちの生活に貢献しているかを示す良い例です。高校物理の範囲を超える内容も含まれているかもしれませんが、基本的なアイデアはファラデーの法則やオームの法則など、学校で習ったことに由来しています。エディ電流インピーダンスアナライザーは、これらの古典的な法則を応用し、新しい技術へと結びつけています。
