ウィートストンブリッジオームメーター

ウィートストンブリッジの仕組みとオームメーターとしての使用法を詳述し、未知の抵抗測定のための理論と実践的応用について解説します。

ウィートストンブリッジオームメーターについて

電気と磁気の分野において、ウィートストンブリッジは回路内の未知の抵抗を測定するための基本的な道具です。この橋は、センサーの感度を調整したり、回路の正確な校正に使用されることが多いです。この記事では、ウィートストンブリッジがどのように動作するのか、そしてそれを利用したオームメーターやその他の電気測定装置について詳しく解説します。

ウィートストンブリッジの原理

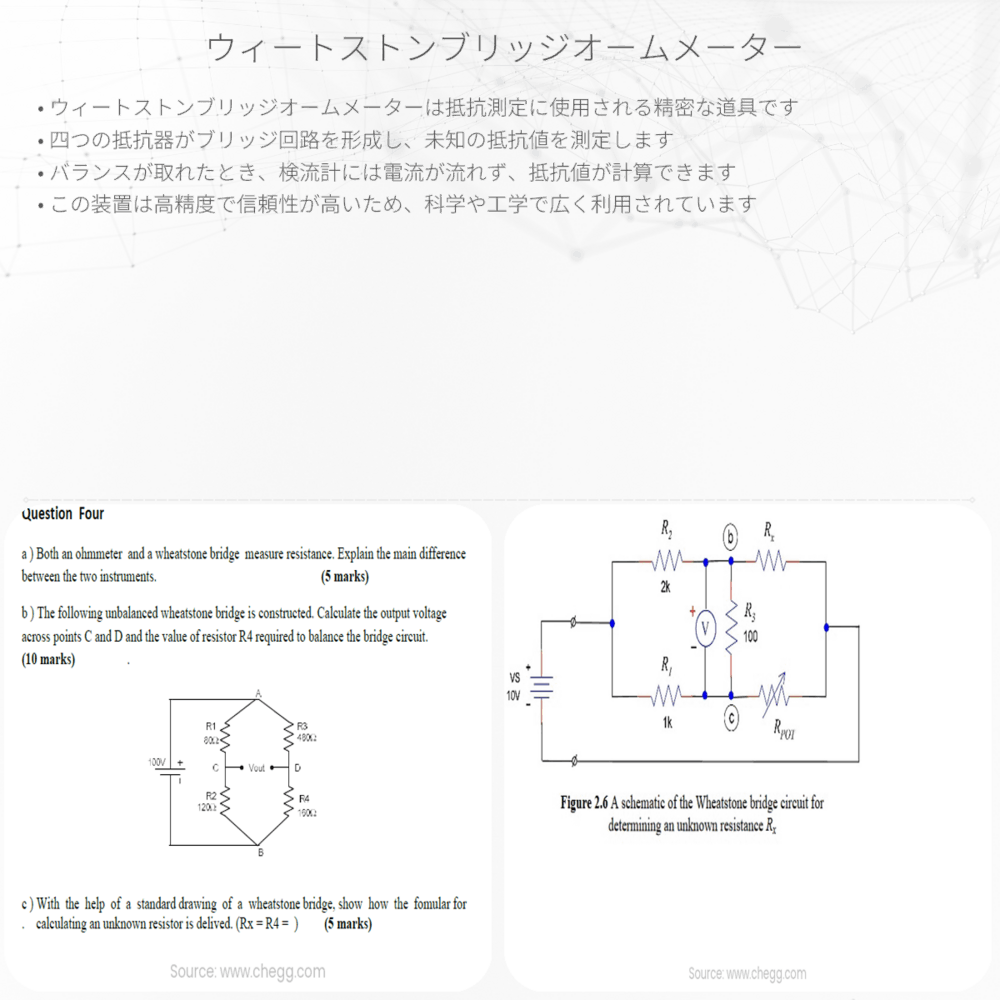

ウィートストンブリッジは、四つの抵抗からなる回路です。これらは2つの並列回路として接続され、そして整形された菱形を形作ります。四つの抵抗を、₁、₂、₃、そして₄と呼びます。通常、₃は未知の抵抗で、₁、₂、そして₄は既知の抵抗か、調整可能な抵抗器で構成されます。

回路の一部に電圧を印加することで、橋全体に電流が流れます。橋の中点にはガルバノメーター又はボルトメーターが接続され、その位置での電圧差を測定します。

バランス状態と抵抗の計算

ウィートストンブリッジが「バランス」した状態、つまりガルバノメーターに電流が流れない状態では、二つの並列回路に流れる電流による電圧降下は等しくなります。このとき、次の関係が成り立ちます：

R₁ / R₂ = R₃ / R₄

この式を変形して、未知の抵抗R₃を以下のように計算することができます：

R₃ = R₄ * (R₁ / R₂)

バランス状態を見つけ出すことで、未知の抵抗を非常に精密に測定することが可能となります。

オームメーターとしてのウィートストンブリッジの応用

オームメーターとしてのウィートストンブリッジは、電気抵抗の測定に広く利用されています。実際には、測定したい抵抗を回路のR₃の位置に接続し、R₁、R₂、R₄を使用して回路をバランスに導きます。ガルバノメーターの代わりに、より視覚的なアナログメーターやデジタルメーターが用いられることが多いです。

このようにして、未知の抵抗値を直接読み取ることが可能になり、使用者が簡単に抵抗値を知ることができます。

ウィートストンブリッジの利点と限界

• 利点: 高精度の抵抗測定が可能。
• 利点: シンプルな回路であり、低コスト。
• 限界: 温度変化による抵抗値の変化が影響を与えることがある。
• 限界: 極めて高いまたは低い抵抗値を測定する場合は、適切ではないことがある。

要するに、ウィートストンブリッジはオームメーターにとって強力なツールであり、日常の電気作業において正確な抵抗測定が求められる際に有効です。しかし、実際の使用においては、周囲の環境や測定範囲に注意して適切な設定を選択することが重要です。
