インダクティブ故障電流リミッタは、電力システムの過電流保護装置で、事故時に電流急増を防ぎ、機器の安全を守ります。
インダクティブ故障電流リミッタについて
電力システムにおいて、過電流や短絡（ショート）事故が発生した際に、システムや機器を保護するために故障電流リミッタが用いられます。インダクティブ故障電流リミッタは、そのような保護装置の一種であり、事故発生時に電流が急増することを防ぐために設計されています。この装置は特に、電流が非常に大きい高電圧システムにおいて重要です。

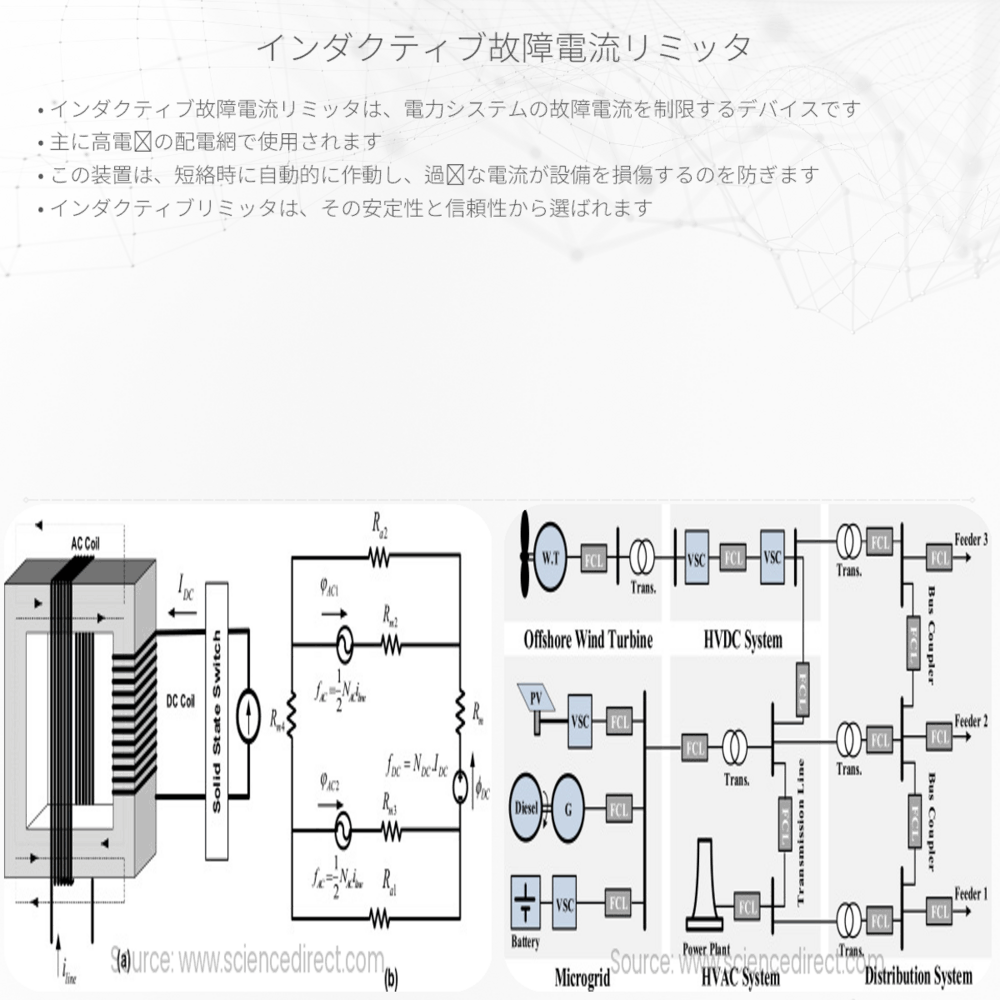

インダクティブ故障電流リミッタの主な構成要素は、コイル（インダクタ）です。このコイルは電流の流れを制限する役割をするのですが、それは次のような物理法則に基づいています。
- インダクタンス – コイル内の磁気エネルギーの蓄積能力を指し、電流の変化に抵抗します。
- レンツの法則 – 閉回路は、回路内に変化する磁束を打ち消す方向に電流を発生させます。
故障時にインダクタは以下の方程式によって電流の増大を妨げます。
V = L * (di/dt)
ここで、Vは電圧、Lはインダクタンス、di/dtは電流の時間に対する変化率です。この方程式は、インダクタンスが電流の急な変化（つまり高いdi/dt）に大きな電圧を発生させることを示しており、ここで発生する電圧が電流の増大を妨げます。
インダクティブ故障電流リミッタの利点は、非常に迅速に反応し、故障電流の増大を抑制することです。これにより、電気機器や電線が過大な電流によって損傷するのを防ぎます。
しかし、このリミッタは必要な運転電流の流れを阻害しないように注意深く設計する必要があります。つまり、正常運転時にはリミッタが電流の流れに大きな影響を与えず、故障時のみ効果を発揮するようになっています。
現代の電力システムは、複雑でダイナミックな性質を持っています。故に、インダクティブ故障電流リミッタのような保護装置が安定した電力供給と電力システムの信頼性を保つためには不可欠です。
最後に、この技術は電力工学の深い理解を必要としますが、その基本概念は物理学、特に電気と磁気の基本原則に根ざしています。
