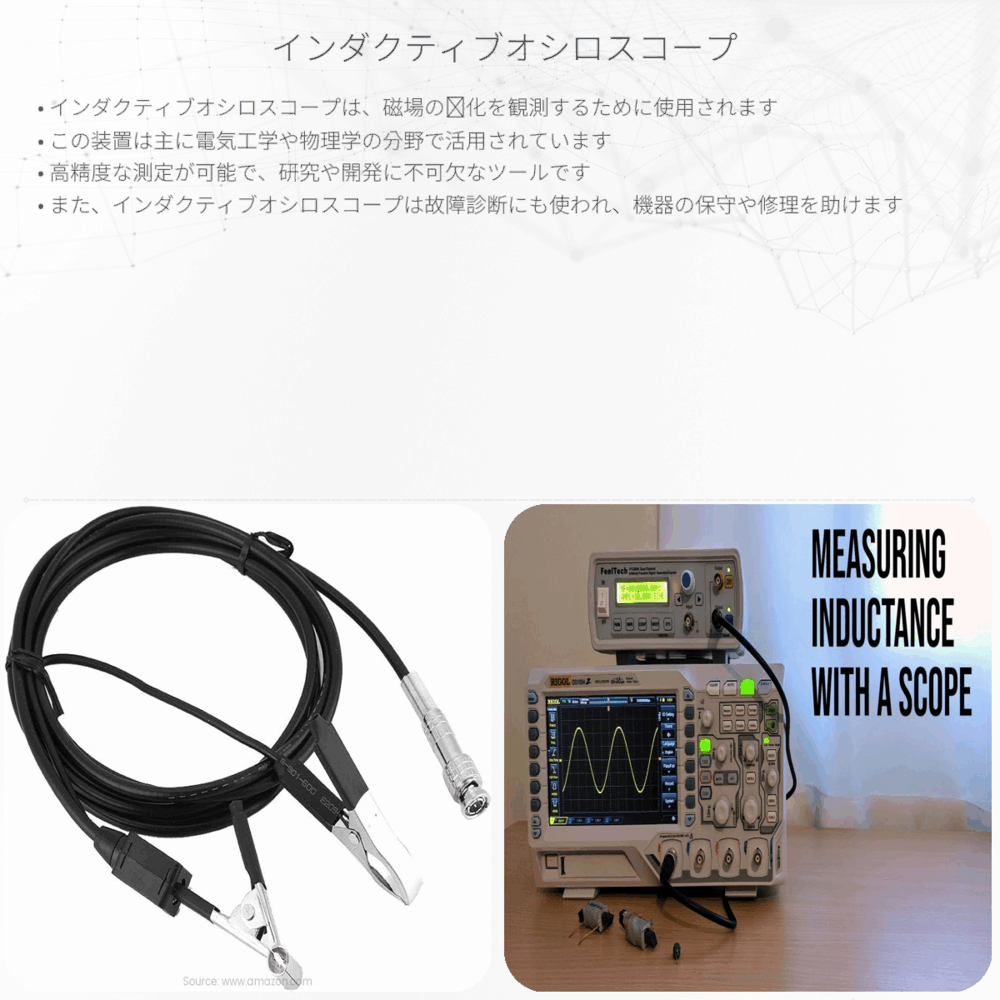

インダクティブオシロスコープの基本
インダクティブオシロスコープは、電気信号の時間による変化を視覚的に表示する測定器具です。電気や電子回路の設計、メンテナンスに不可欠なツールであり、特に交流電気信号や磁界の変化を捉えるのに用いられます。
オシロスコープの仕組み
基本的にオシロスコープは、入力された電気信号を時間軸に沿って振幅軸に描画することで波形を表示します。インダクティブオシロスコープはその中でも、特に磁界の変化に対する電流のインダクタンス応答を可視化するために使用されるタイプです。
インダクタンスとは
インダクタンス（L）は、コイルなどの導体周りに発生する磁界と電流の関係を表します。コイルに電流が流れると、磁界が発生し、その磁界が変化すると電磁誘導により電圧が発生します。インダクタンスはこの効果の大きさを表し、次のように計算されます。
インダクタンス: \( L = \frac{NФ}{I} \)
- \( L \) – インダクタンス（ヘンリー[H]）
- \( N \) – コイルの巻き数
- \( Ф \) – 磁束（ウェーバー[Wb]）
- \( I \) – 電流（アンペア[A]）
インダクティブオシロスコープの利用
インダクティブオシロスコープは、電気モーター、トランス、リレーなどの磁気を利用した機器の動作確認やトラブルシューティングに使われます。インダクタンスの変動を正確に捉えることで、機器の性能を評価したり、劣化・故障の診断に役立ちます。
インダクティブオシロスコープの使用方法
使用する際には、オシロスコープのプローブを対象となるコイルや磁気回路に接続します。適切なスケールや感度を設定した後、スイッチを操作して測定を開始します。オシロスコープの画面には、時間に対するインダクタンスの変化が波形として表示されます。
まとめ
インダクティブオシロスコープは、電気信号と磁界の相互作用を理解し、解析する上で強力なツールです。電気・電子工学の分野で働く技術者や学生にとって、この装置の操作を習得することは非常に価値があります。現代の技術社会では、電気と磁気の原理を把握し、それらを利用している機器を適切に管理することが求められています。
