インダクティブフェーズメーターの基本と応用を解説し、電力系統の効率的な管理・監視に欠かせない機器としての役割を紹介します。

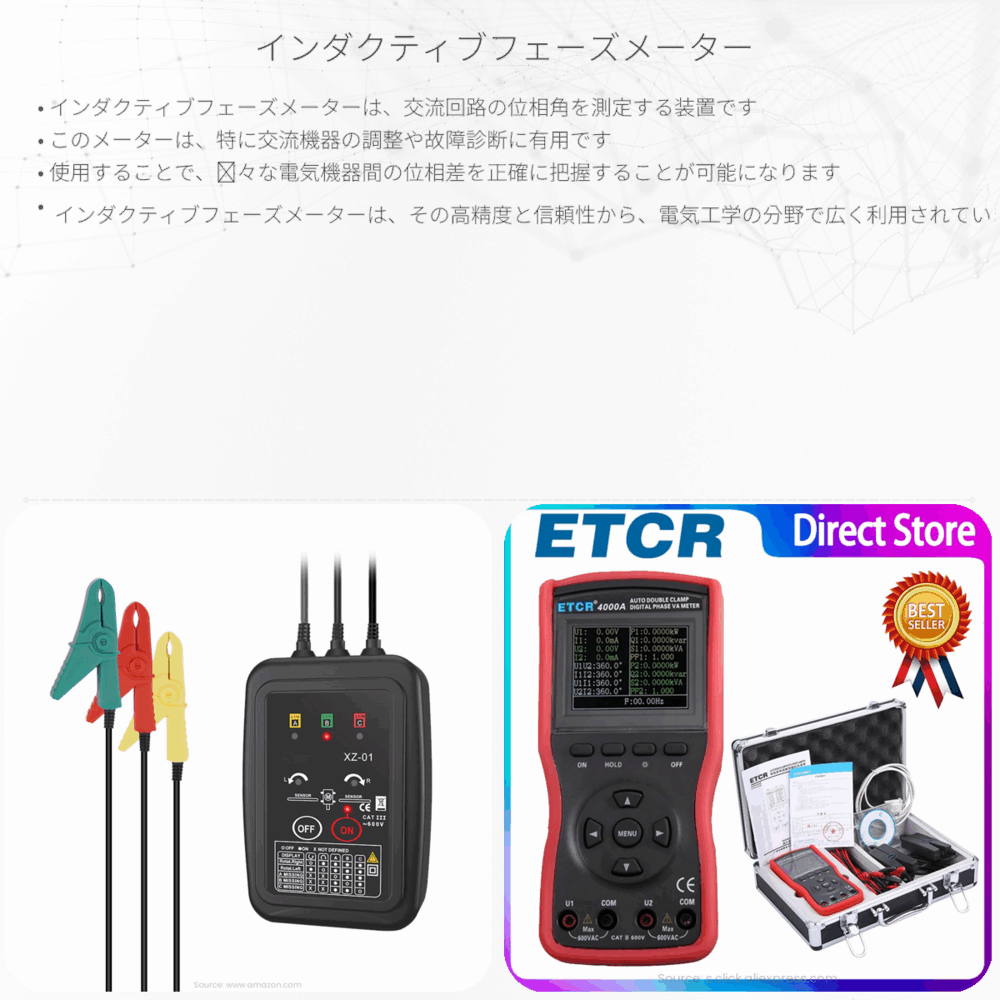

インダクティブフェーズメーターとは何か
インダクティブフェーズメーターは、交流(AC)回路における電圧と電流の位相差を測定するための機器です。電気工学では、電圧と電流の位相の関係は非常に重要であり、それらが同期していない場合、エネルギー損失や他の問題を引き起こす可能性があります。位相差は「ラグ」あるいは「リード」として知られ、度数単位（例: 度またはラジアン）で表されます。
インダクティブフェーズメーターの基本原理はインダクタンスを使用することに由来します。インダクタンスとは、電流の変化に応じて電圧が発生する現象のことを指し、この特性が位相角の測定に利用されます。
インダクティブフェーズメーターの動作原理
インダクティブフェーズメーターは、通常、静止したコイル（ステータ）と、その中で回転するコイル（ロータ）から構成されます。ステータには測定したい回路からの電圧が印加され、ローターには回路の電流に比例する電圧が印加されます。位相差によりロータが得るトルクが変化し、ロータの位置が変わることにより位相差が読み取られます。
- ステータコイル：測定したい電圧に接続され、電場を作り出します。
- ロータコイル：測定したい電流に比例した電圧がかかり、磁場を作り出します。
インダクタンスの基本法則により、電流の位相が電圧の位相よりも遅れると、ロータはある方向にトルクを受けます。逆に電流の位相が先行すると、トルクは反対方向に作用します。このトルクの方向と大きさが位相差を示しており、目盛りが付いたダイヤルを通じて読み取ることができます。
インダクティブフェーズメーターの用途
インダクティブフェーズメーターは主に発電所や変電所などで使用される機器です。これにより、発電機や変圧器の効率を最適化し、電力システムの品質を管理することが可能になります。
- 発電機の同期調整：発電機が正しい位相角でグリッドに接続されていることを確認します。
- 電力品質の監視：電力系統の位相不均衡を検出して、機器の性能低下や損傷を防ぎます。
- 電力メーターの校正：電力メーターが正確に消費電力を測定していることを保証します。
インダクティブフェーズメーターの使用により、電気エンジニアは効率的で信頼性の高い電力供給を確保し、エネルギー使用の最適化を実現します。
まとめ
インダクティブフェーズメーターは複雑な理論に基づいていますが、電力系統での位相差の正確な測定に不可欠な機器です。これにより、電気エンジニアは電力供給を最適化し、システムの安定性を保つ重要な役割を果たしています。技術が進歩してもこの原理は変わらず、電力工学の基礎として今後も広く利用されるでしょう。
