インダクティブインパルステスターは機械のコイル絶縁不良や短絡を非破壊で検出し、電気機械のメンテナンスに不可欠な装置です。

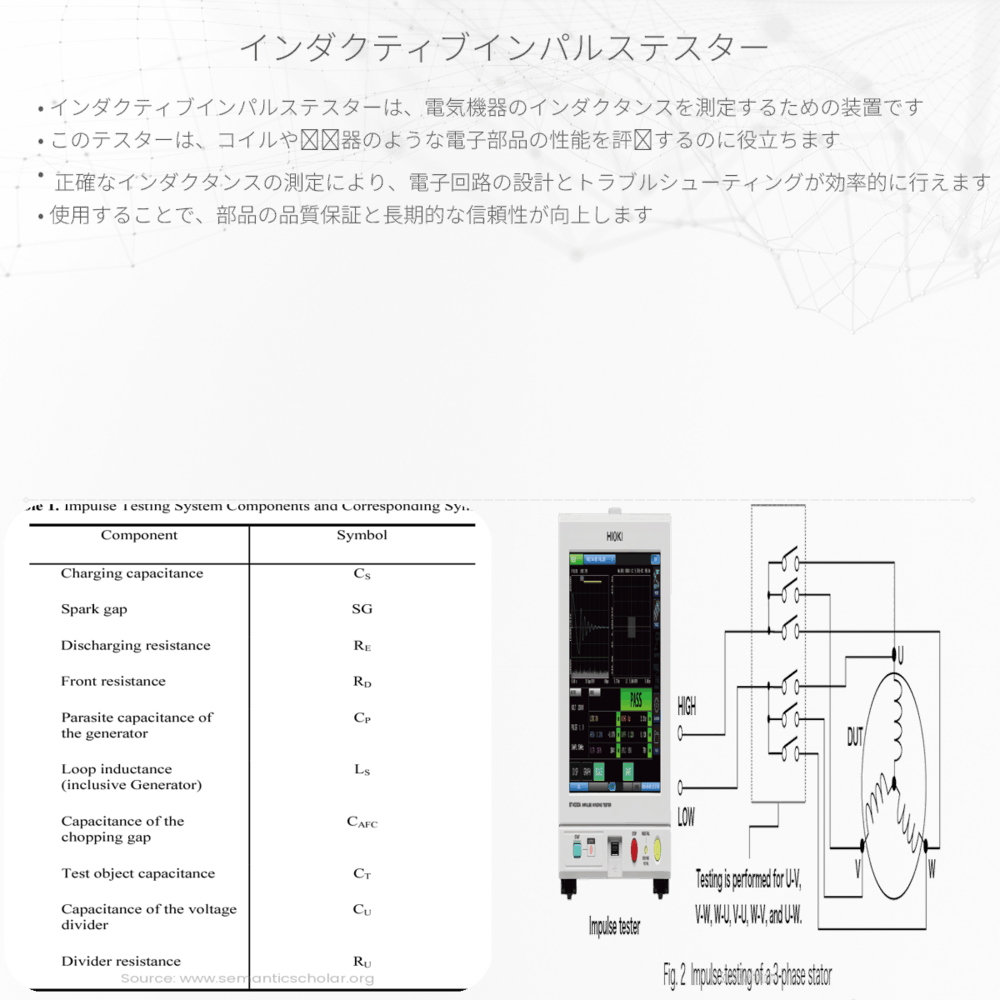

インダクティブインパルステスターとは
インダクティブインパルステスターとは、電気機械のコイル（例えば電動機や変圧器など）が正常に動作しているかを診断するための装置です。このテスターを使用することで、絶縁不良や短絡などの問題を非破壊で検出することができます。インダクティブ（誘導性の）という言葉は、この装置がコイル内の電磁誘導を利用していることを意味しています。インパルス（衝撃波）は、短い時間に高電圧をコイルに送りこむことで、様々な不具合を見つけ出します。
インダクティブインパルステスターの原理
インダクティブインパルステスターの基本的な原理は、電気回路やコイルに瞬間的な電圧を印加することでコイルの健全性を検査することです。高電圧のインパルスをコイルに通すと、コイル内で瞬間的な電磁場が形成されます。正常なコイルでは、この電磁場は特定のパターンで応答します。しかし、絶縁不良や短絡がある場合には、応答パターンに異常が生じます。これを分析することで、コイルの健全性を診断します。
インダクティブインパルステスターの使用法
使用法は基本的に以下のような手順になります：
- テスターを安定した状態で電気機械のコイルに接続します。
- テスターによって瞬間的に高電圧のインパルスをコイルに送ります。
- コイルからの応答電圧の波形をテスターが収録し、分析します。
- 波形のパターンに応じて、コイルの状態を評価します。
どのような問題を検出できるのか
インダクティブインパルステスターは以下のようなコイルの問題を検出することが可能です：
- 絶縁不良：コイルの絶縁材料にダメージがある場合、高電圧インパルスによって発生する応答が異常な波形となります。
- 短絡：コイル内部やコイル同士が電気的に短絡している場合、インパルステストの結果として特有の異常な波形が現れます。
- コイルの劣化：長期間の使用によりコイルが劣化すると、その電気的特性が変わり、インパルステスト時の波形に反映されます。
まとめ
インダクティブインパルステスターは、電気機械のメンテナンスやトラブルシューティングにおいて非常に有効なツールです。非破壊検査という点が大きな利点で、コイルの健全性を迅速にかつ正確に評価することができます。これにより、予期せぬ機械故障の予防や、修理の必要性を事前に把握することが可能となります。インダクティブインパルステスターの進化によって、日々私たちの周りにある電気機械の品質保持と安全性がますます向上していきます。
