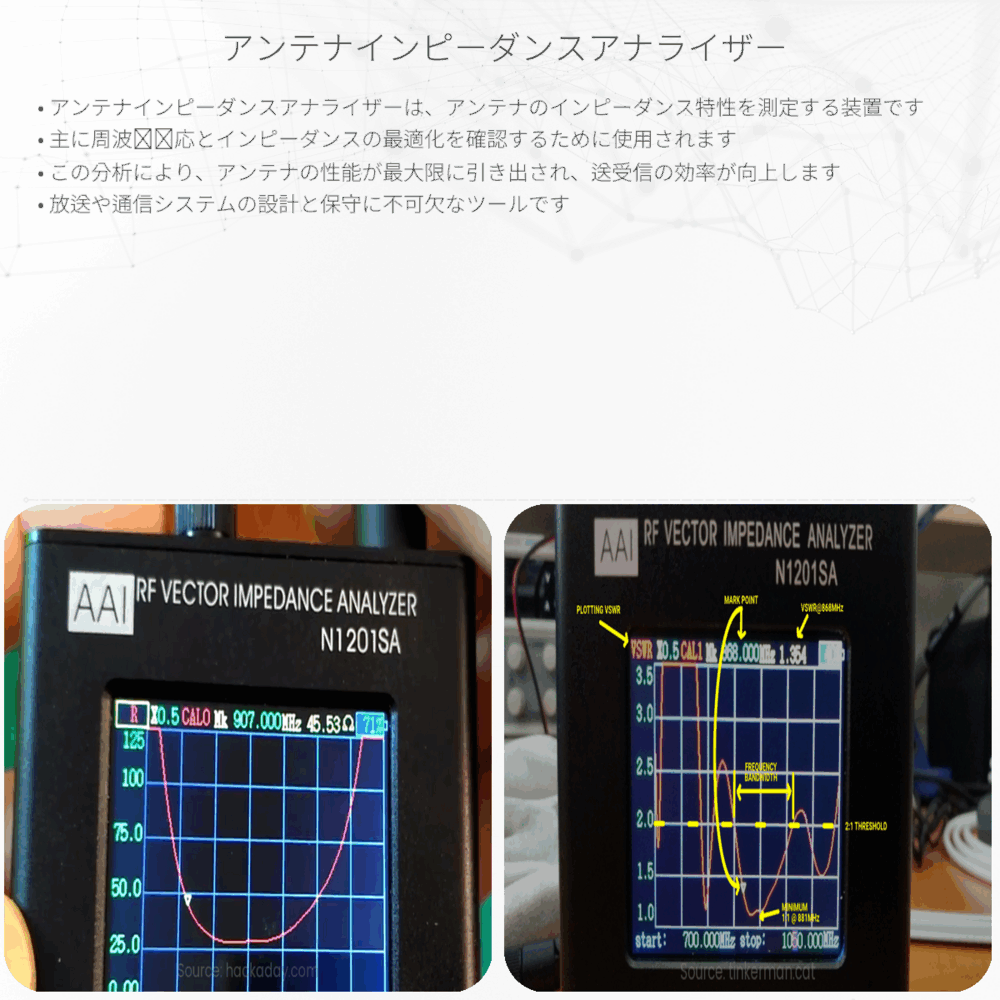

アンテナインピーダンスアナライザーとは
アンテナインピーダンスアナライザーは、アンテナシステムの性能を評価して最適化するための重要な測定機器です。インピーダンスとは、交流（AC）が回路を流れる際の抵抗のことであり、アンテナではこれが特に重要です。正しいインピーダンスのマッチングにより、電磁波の送信と受信の効率が高まります。
インピーダンスの基本
電気回路でのインピーダンスは、オームの法則により定義されます。これは次のように表されます：
\[ V = I * Z \]
ここで、\( V \)は電圧、\( I \)は電流、\( Z \)はインピーダンスを表しています。インピーダンスは抵抗\( R \)とリアクタンス\( X \)の合成であり、以下のように計算されます：
\[ Z = R + jX \]
ここで、\( j \)は虚数単位で、回路のインダクティブ（\( L \)）とキャパシティブ（\( C \)）リアクタンスに関連します。アンテナのインピーダンスを理解することは、電波の送受信が最も効率的に行われるようにするために不可欠です。
アンテナのインピーダンスマッチング
アンテナと送信機（または受信機）のインピーダンスが一致していないと、信号が反射されて効率が悪くなります。例えば、放送される電力の大部分がアンテナによって放出されず、送信機に戻ってしまうこともあります。インピーダンスマッチングは、このような反射を最小限にし、送出・受信エネルギーを最大化するプロセスです。
インピーダンスの一致は通常、スタンディングウェーブ比（SWR）で評価されます。SWRは、送出される信号と反射される信号の割合を示します。SWRが1に近いほど、インピーダンスのマッチングが良好であると言えます。
アンテナインピーダンスアナライザーの機能
アンテナインピーダンスアナライザーは、インピーダンス、SWR、リアクタンスなどのパラメーターを測定し、アンテナシステムを最適化するために使用されます。このアナライザーにより、次のことが可能になります：
- アンテナの共振周波数を特定する
- アンテナのバンド幅を測定する
- インピーダンスマッチングのための調整を行う
- アンテナの性能をフィールドでリアルタイムに監視する
アンテナインピーダンスアナライザーの使用
アンテナインピーダンスアナライザーを使用する際には、測定を始める前にアナライザーを正しくキャリブレーションする必要があります。これにより、正確で信頼性の高いデータが得られます。また、アンテナの位置や環境によってもインピーダンスが変化するため、測定は使用される環境に近い条件で行う必要があります。
測定結果は、インピーダンスの実数部と虚数部を示すスミスチャートなどのグラフィカルな方法で表示されることが多く、これによりインピーダンスの調整が容易に行えます。
結論として、アンテナインピーダンスアナライザーは無線通信システムの設計、設置、保守において不可欠なツールです。このツールを使用することで、アンテナと送受信機間の効率的なエネルギー伝送が保証され、通信品質が向上します。
