リードスイッチの動作原理、構造、利点、応用例について解説します。磁気を使って電気回路を制御するこのスイッチは多くのデバイスで重要な役割を果たしています。
リードスイッチの基本

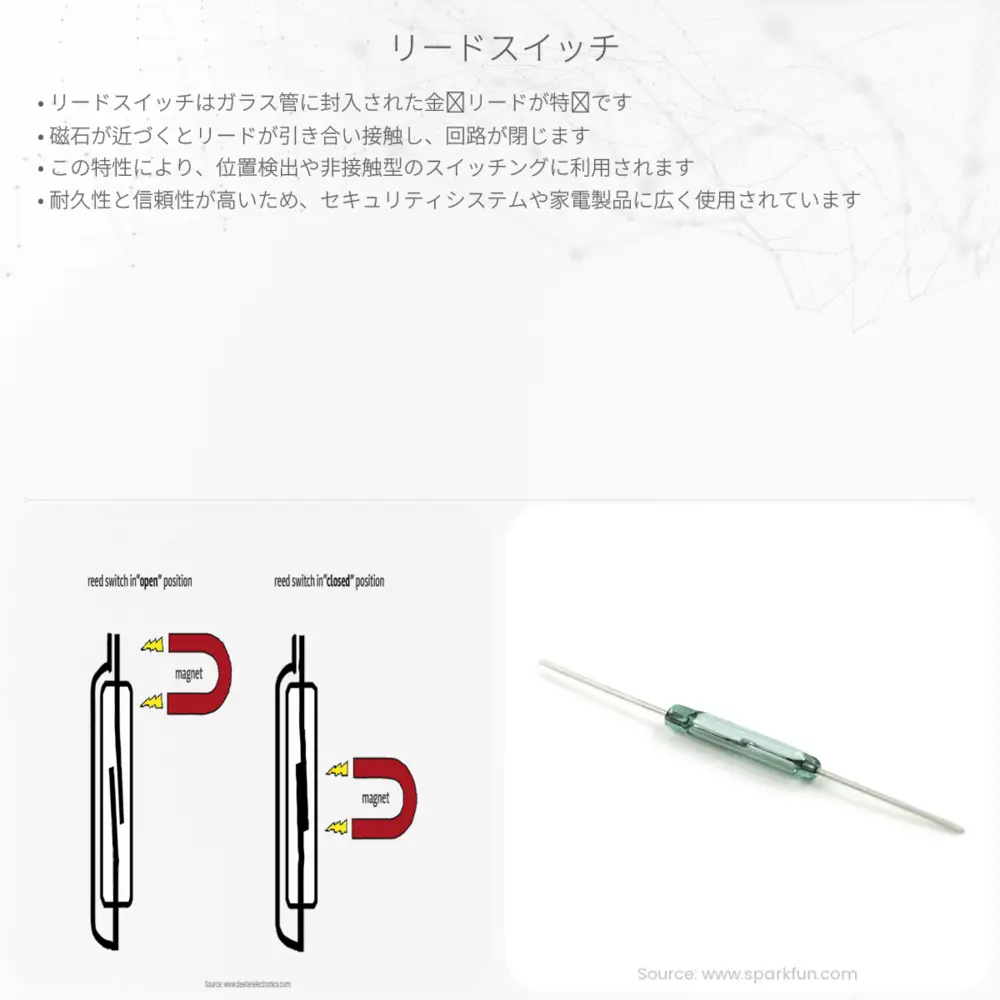

リードスイッチは、磁気を利用してオン（接続）とオフ（非接続）を制御する小型のスイッチです。その構造は非常にシンプルで、ガラス管の中に封入された2本の柔軟性のある磁性の接点（リード）が特徴です。磁石が近づけられると、リードが磁力によって引き合わされ、接点が閉じることで回路が完成し電気が流れます。逆に、磁石が離れるとリードが元に戻り、回路が開き電気が止まります。
リードスイッチの仕組み
リードスイッチの動作原理は磁気誘導に基づいています。ガラス管の内部にある2本のリードは、通常はわずかに隙間を持って配置されており、電気的には非導通状態です。しかし、適切な磁場が外部から適用されると、リード同士が吸引されて接触し、導通状態になります。この接触により、電流が流れることができるようになります。
リードスイッチは、特に小電流や低電圧の回路で使用されることが多く、その信頼性の高さから様々な電子機器に応用されています。例えば、ドアや窓の開閉センサ、アラームシステム、リレーなどの部品として使用されています。
リードスイッチの利点
- 信頼性の高さ：非常にシンプルな構造であるため、故障が少なく長寿命です。
- 小さいサイズ：小型化が容易であり、場所を選ばずに取り付けることができます。
- 低コスト：製造が容易で部品数が少ないため、安価で大量生産に適しています。
- 磁場を用いた非接触操作：物理的な接触がないため、摩耗が少なく、清潔な環境での使用に適しています。
リードスイッチの応用例
- セキュリティシステム：ドアや窓の開閉を検出し、侵入者の有無を知らせます。
- 位置検出：機械部品の位置を正確に検出するセンサとして活用できます。
- 自動車のセンサ：車のスピードメーターやエンジンの制御システムに組み込まれています。
- 医療機器：非接触で信頼性の高いスイッチが必要な医療機器に使用されます。
リードスイッチは、その単純な構造と高い耐久性により、現代の電子技術において欠かせないコンポーネントの一つとなっています。磁場を利用した革新的な仕組みで、私たちの生活をより便利で安全なものに変えています。
