デジタル回路設計に不可欠なフリップフロップの役割、種類、基本原理、及び応用について詳しく解説します。
フリップフロップとは
デジタル回路設計において、フリップフロップは基本的かつ重要な役割を果たす部品です。これは、1ビットのデジタルデータを保存するバイナリセルと考えることができます。すなわち、フリップフロップは、0又は1の状態を保持し、デジタル論理回路で情報を保存するためのメカニズムを提供します。

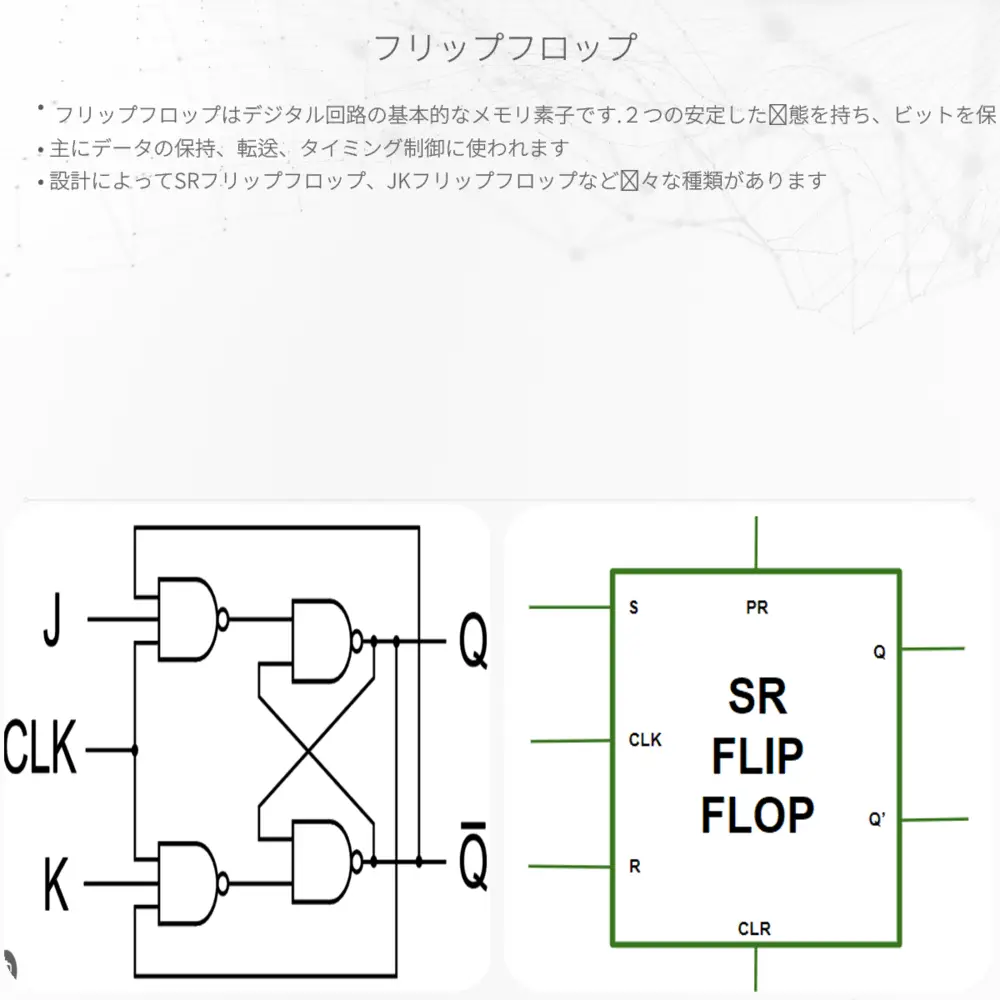

フリップフロップの種類
- SRフリップフロップ：Set（セット）とReset（リセット）の入力を持ち、基本的な記憶装置として機能します。
- Dフリップフロップ：Data（データ）入力があり、「データラッチ」または「ディレイフリップフロップ」とも呼ばれます。
- JKフリップフロップ：SRフリップフロップに似ていますが、特定の入力状態において不定状態を回避するための改善を加えたものです。
- Tフリップフロップ：Toggle（トグル）動作を行うためのフリップフロップで、一種の分周器としても使用されます。
フリップフロップの基本原理
フリップフロップは、トランジスタ、抵抗、キャパシタなどの電子部品を組み合わせて作られます。これらの部品が相互作用することで、フリップフロップ内で以下を行う能力を提供します：
- データのセット：外部からの信号に応じて、フリップフロップの状態を1（高電圧レベル）に変更します。
- データのリセット：状態を0（低電圧レベル）に戻します。
- データの保持：入力が変わらない限り、現在の状態（0または1）を保持します。
- データのトグル：現在の状態を反転させます（0から1へ、または1から0へ）。
フリッップフロップの応用
フリップフロップはその記憶機能のため、コンピュータのメモリセル、レジスタ、カウンター、その他の多くのタイミング・回路において必要不可欠です。例えば、デジタル時計の秒を数えるカウンターや、コンピューターがプログラムを実行する際の処理命令を一時的に保存するレジスタに使用されています。
まとめ
フリップフロップはデジタル回路の根幹をなす部品で、情報の保存や取り扱いに不可欠です。その単純さと強力な機能性により、最も基本的なデジタル機能から複雑なコンピューティングプロセスに至るまで、あらゆるレベルの電子工学において見ることができます。このようにして、フリップフロップは現代のデジタル世界における、無数の機器とシステムが頼りにしている小さながらも強力な基石として機能しています。
