이 기사에서는 플립플롭의 기본 원리, 다양한 유형, 활용 방법, 한계 및 디지털 전자공학에서의 중요성을 자세히 설명합니다.
플립플롭이란?
플립플롭(Flip-Flop)은 디지털 전자공학에서 광범위하게 사용되는 중요한 구성 요소입니다. 이는 두 가지 안정적인 상태를 가지고 있으며, 디지털 신호를 저장하는 데 사용됩니다. 이러한 특성 때문에 플립플롭은 메모리 장치, 데이터 저장, 시퀀스 생성 등 다양한 응용 분야에서 필수적인 역할을 합니다.
플립플롭의 기본 원리

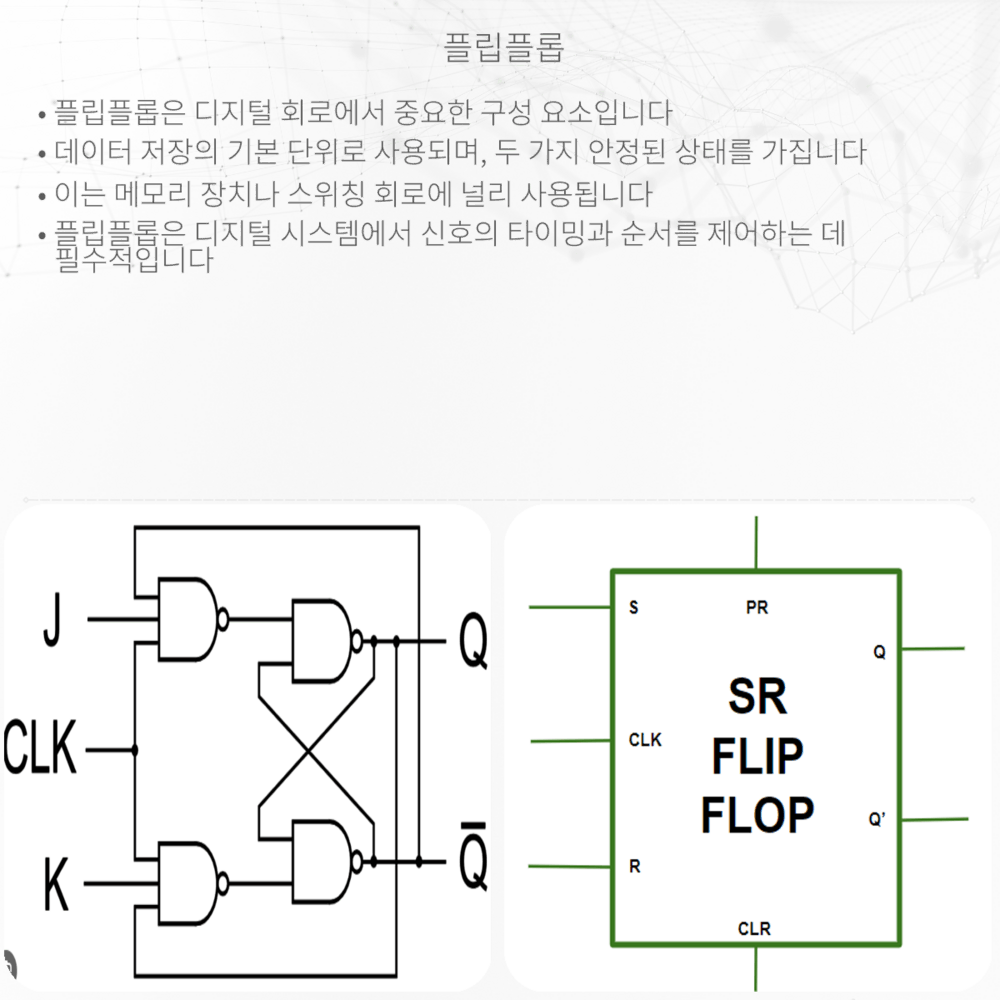

플립플롭은 기본적으로 논리 게이트를 사용하여 구성됩니다. 가장 기본적인 형태인 SR 플립플롭은 두 개의 NAND 게이트 또는 NOR 게이트로 구성되며, ‘Set(설정)’과 ‘Reset(재설정)’ 두 입력 신호를 통해 제어됩니다. 입력에 따라 출력이 ‘1’ (높은 전압) 또는 ‘0’ (낮은 전압)으로 유지되며, 이는 플립플롭이 기억 장치로서 기능하는 핵심입니다.
플립플롭의 유형
- SR 플립플롭: 가장 기본적인 형태로, Set과 Reset 입력을 통해 작동합니다.
- JK 플립플롭: SR 플립플롭의 한계를 극복하고, 더 복잡한 기능을 제공합니다.
- D 플립플롭: 데이터(Data) 또는 지연(Delay) 플립플롭으로 알려져 있으며, 단일 입력을 통해 작동합니다.
- T 플립플롭: 토글(Toggle) 플립플롭으로, 입력이 활성화될 때마다 출력 상태가 바뀝니다.
플립플롭의 활용
플립플롭은 시계 신호를 기반으로 동작하며, 이러한 특성 때문에 시퀀스 제어, 카운팅, 데이터 기억 장치 등 다양한 분야에서 중요한 역할을 합니다. 예를 들어, 컴퓨터의 레지스터, 카운터, 메모리 셀 등에 널리 사용됩니다. 특히 디지털 시계, 컴퓨터 메모리, 주파수 분할기 등에서 그 중요성이 두드러집니다.
플립플롭의 작동 원리를 이해하는 것은 디지털 시스템의 기본을 이해하는 데 중요한 단계입니다. 다양한 유형의 플립플롭이 있으며, 각각은 특정한 응용 프로그램에 맞춰 설계되었습니다. 따라서, 전자공학을 공부하는 학생이나 엔지니어들에게 플립플롭은 기본적이면서도 필수적인 구성 요소로 간주됩니다.
플립플롭의 동작 메커니즘
플립플롭의 핵심은 상태 변화와 이를 유지하는 능력에 있습니다. 예를 들어, SR 플립플롭에서 ‘Set’이 활성화되면, 출력은 ‘1’ 상태가 되고, ‘Reset’이 활성화되면 ‘0’ 상태가 됩니다. 이 상태는 새로운 입력이 들어올 때까지 유지됩니다. JK 플립플롭과 같은 보다 복잡한 유형에서는 입력 상태에 따라 출력이 토글될 수 있으며, 이는 시퀀스 카운트나 패턴 생성에 유용합니다.
플립플롭의 실용적인 적용 예
디지털 시계는 플립플롭의 전형적인 사용 예입니다. 시계의 각 자리수는 일련의 플립플롭으로 구성되어 있으며, 이는 시간의 경과에 따라 변경됩니다. 또한, 컴퓨터 메모리에서 플립플롭은 비트(bit) 단위의 정보를 저장하고, CPU와 다른 하드웨어 사이의 데이터 흐름을 관리하는 데 사용됩니다.
플립플롭의 한계와 도전
플립플롭은 매우 유용하지만, 특정한 한계도 가지고 있습니다. 예를 들어, 복잡한 시스템에서는 많은 수의 플립플롭이 필요하며, 이는 회로의 복잡성을 증가시킵니다. 또한, 전력 소비와 발열 문제는 고집적 회로 설계에서 중요한 고려사항입니다. 이러한 문제를 해결하기 위해, 엔지니어들은 더 효율적이고, 고성능의 플립플롭 디자인을 개발하는 데 지속적인 노력을 기울이고 있습니다.
결론
플립플롭은 디지털 전자공학의 기본 구성 요소로서, 데이터 저장, 시퀀스 처리, 신호 제어 등 다양한 응용 분야에서 중요한 역할을 합니다. 이의 다양한 유형은 특정한 응용 프로그램 요구 사항에 맞게 설계되었으며, 그 원리와 작동 방식을 이해하는 것은 전자공학 및 컴퓨터 공학 분야에서 중요합니다. 플립플롭의 발전은 지속적인 기술 혁신과 더불어 성장할 것으로 보이며, 이는 앞으로도 디지털 시대의 발전에 기여할 것입니다.
