フィルムコンデンサの基礎

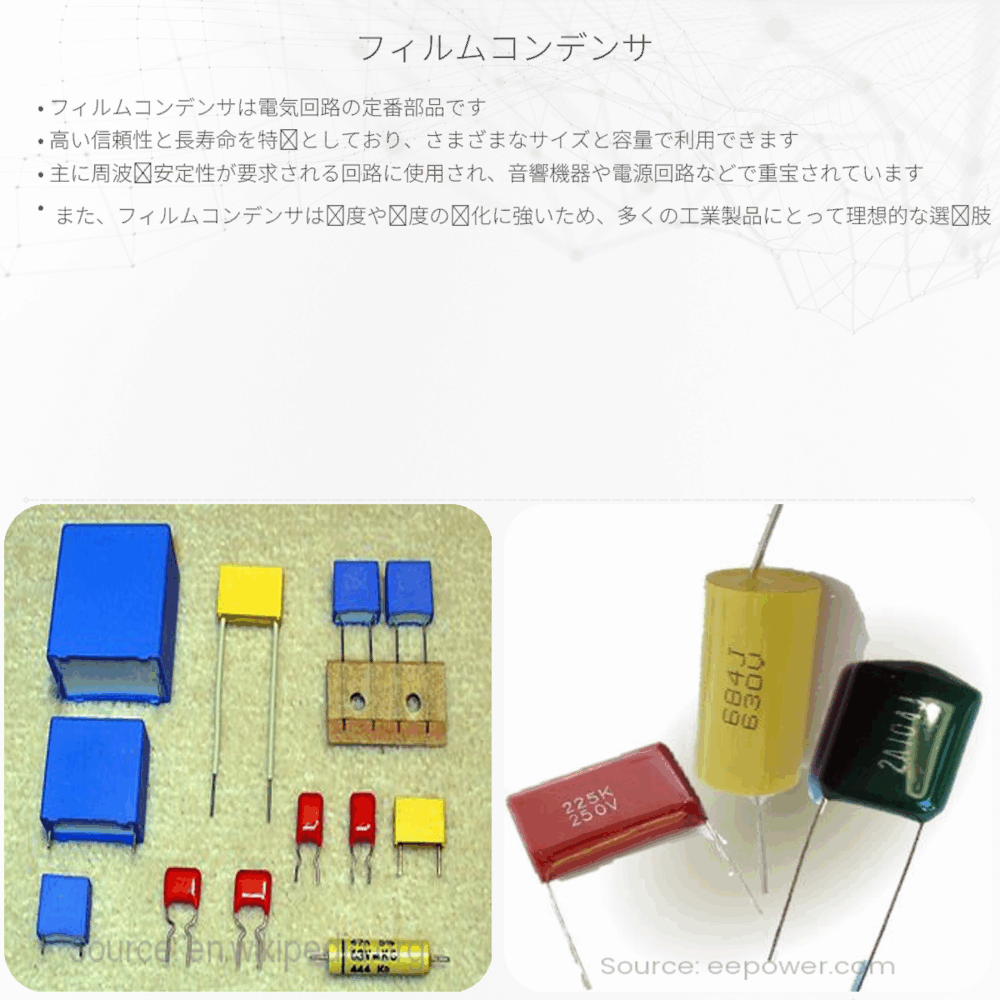

フィルムコンデンサは、電子機器の中で広く使用されている重要な部品の一つです。その名の通り、フィルムコンデンサはプラスチックフィルムを介電体として使用しています。この特徴により、安定したキャパシタンス（静電容量）や優れた耐久性を持ち、多様な電子回路に適用されています。
フィルムコンデンサの構造と種類
フィルムコンデンサは、メタライズされたフィルムを巻いたり積層したりして作られています。主なフィルム材料には、ポリエステル（PET）、ポリプロピレン（PP）、ポリフェニレンスルファイド（PPS）などがあり、それぞれ温度特性や耐電圧などの異なる特性を持っています。
- ポリエステルフィルムコンデンサ（PET）- 一般的にコストが低く、比較的低い耐圧で使用されます。
- ポリプロピレンフィルムコンデンサ（PP）- 高耐圧と低誘電損失が特徴で、オーディオや高周波回路に適しています。
- ポリフェニレンスルファイドフィルムコンデンサ（PPS）- 高温での安定性が高いため、高温下での使用に適しています。
フィルムコンデンサの働き
コンデンサは電気エネルギーを貯蔵することができる電子部品です。フィルムコンデンサの基本的な働きは、電極間に電気エネルギーを静電容量（C）として蓄えることです。静電容量は「ファラッド(F)」で表され、コンデンサの電極の面積（A）、電極の間隔（d）、そして介電体の誘電率（ε）に依存します。
静電容量の計算式は次の通りです：
\[ C = \frac{ε * A}{d} \]
この式で、εは介電体材料固有の誘電率を示し、Aは電極の面積、dは電極間の距離を表しています。フィルムコンデンサは、平滑化、カップリング、デカップリング、タイミング回路などに使用されることが多いです。
フィルムコンデンサの使用上の注意
フィルムコンデンサを使用する際には、いくつか注意すべき点があります。
- 定格電圧: コンデンサに印加される電圧が定格値を超えないようにしてください。
- 温度特性: 使用する環境温度がコンデンサの許容する範囲内であることを確認してください。
- 周波数特性: コンデンサの種類によって周波数特性が異なりますので、回路の要件に適したものを選定してください。
以上の内容はフィルムコンデンサの基礎に関する説明です。電子機器の設計や修理に関わる際、適切なフィルムコンデンサを選ぶことが重要です。基本を理解し、それぞれの特性に合わせて使用することで、もっとも効果的な電子回路を組むことができます。
