ダイポールアンテナの基本構造、動作原理、共振、利点、設計方法を初心者にもわかりやすく解説し、幅広い通信用途での重要性を紹介します。
ダイポールアンテナの基礎
ダイポールアンテナは最も基本的でありながら効果的なアンテナの一種で、無線通信において広く使用されています。そのシンプルな構造から多くの派生型が作られており、様々な周波数帯での使用に適応しています。ここではダイポールアンテナの原理と機能について初心者にも理解しやすく説明します。
ダイポールアンテナとは

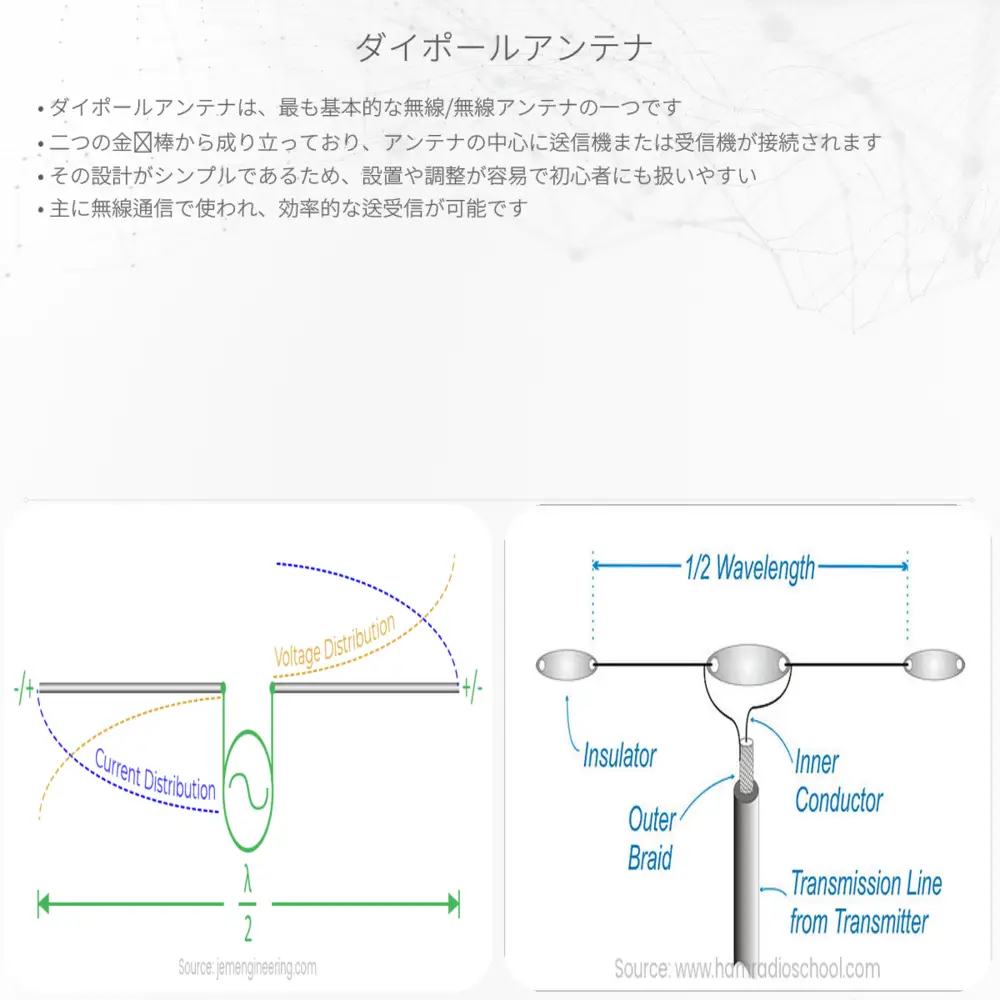

ダイポールアンテナは二本の金属棒から成り立っており、その中心部には給電部があります。この給電部に電源が接続されることで、アンテナは電波の送受信を行うことができます。一般的に、これらの金属棒は同じ長さであり、それぞれアンテナの全長の半分に相当します。
ダイポールアンテナの動作原理
ダイポールアンテナが電波を送受信するとき、基本的には給電部に加えられた電流と電圧が金属棒を通じて振動し、その結果として電磁波が発生します。また、電磁波がダイポールアンテナに到達すると、その電波が金属棒に電流を誘発し、信号として取り出すことが可能です。
ダイポールアンテナの共振
効率的な通信を行うためには、ダイポールアンテナが共振するように設計される必要があります。共振とは、アンテナが特定の周波数で最も効率的に動作する状態のことです。通常、ダイポールアンテナの長さは、使用する周波数に対して最も効率的に動作する「半波長（λ/2）」に設定されます。ここでλ（ラムダ）は電波の波長を示します。
ダイポールアンテナの利点
- シンプルな構造：ダイポールアンテナは構成が簡単であり、製作やメンテナンスが容易です。
- 汎用性：適切な長さに調整することで、多くの周波数帯域に適用することができます。
- 低コスト：少ない材料で製作できるため、経済的です。
ダイポールアンテナの応用
ダイポールアンテナは、その柔軟性と効率性の良さから、アマチュア無線、放送、さらには宇宙通信における探査機など、幅広い分野で採用されています。また、単体で使用するだけでなく、他のアンテナと組み合わせることでより複雑なアンテナシステムを構築する際の基本要素としても機能します。
ダイポールアンテナの設計
ダイポールアンテナの設計にあたっては、次の式を用いて理想的な長さを計算します。
\[ L = \frac{\lambda}{2} = \frac{c}{2 * f} \]
ここで、Lはアンテナの長さ、cは光速（約299,792,458 m/s）、fは周波数です。そしてλ（ラムダ）は使用する電波の波長に相当します。
ダイポールアンテナは基本的かつ強力な通信ツールであり、物理学と工学の素晴らしい応用例です。このシンプルな構造を理解し扱うことで、私たちは遠く離れた場所と瞬時に情報を交換することが可能になります。
