Scopri la storia e il funzionamento del diodo a vuoto, un dispositivo chiave nella rivoluzione dell’elettronica e delle comunicazioni.

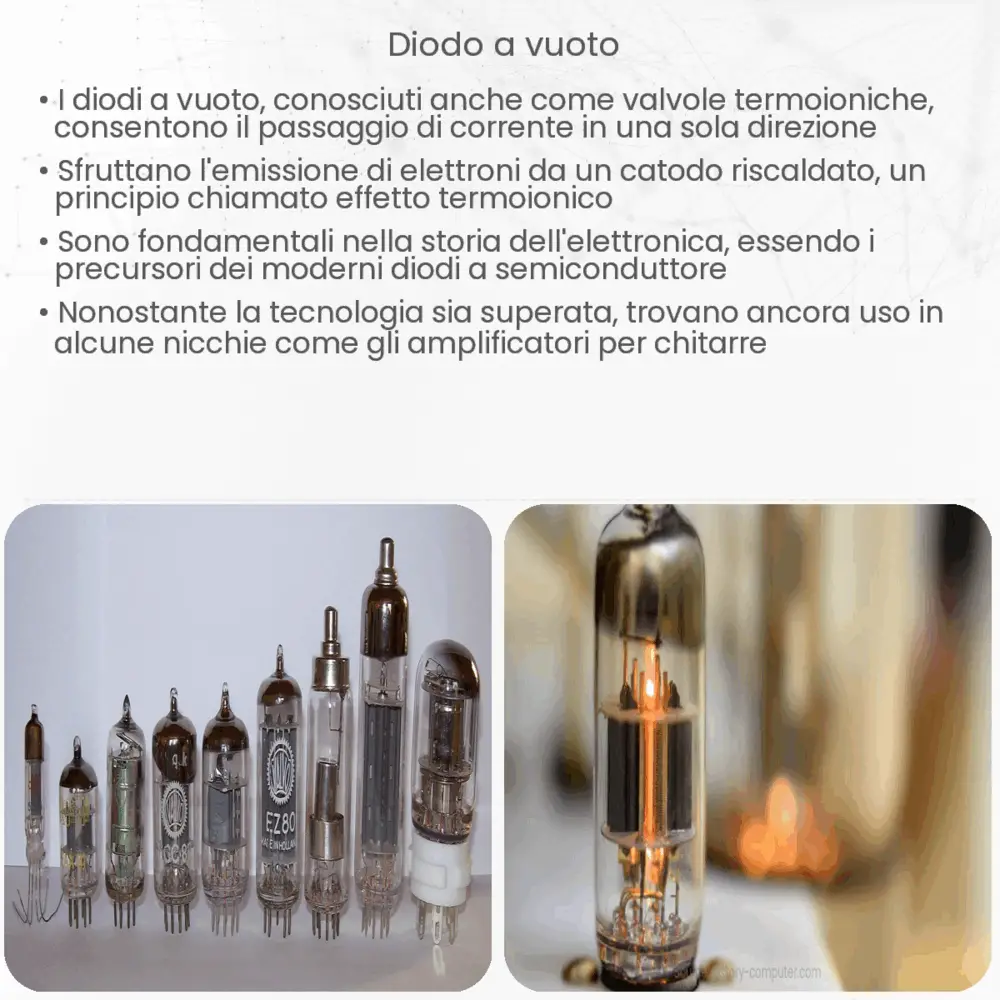

Cos’è un Diodo a Vuoto?
Il diodo a vuoto, noto anche come valvola termoionica, è un componente elettronico fondamentale che ha rivoluzionato il mondo dell’elettronica e delle comunicazioni. Inventato agli inizi del XX secolo, il diodo a vuoto ha gettato le basi per lo sviluppo di radio, televisione e computer.
Un diodo a vuoto è costituito da due elettrodi principali: un catodo, che emette elettroni, e un anodo, che raccoglie gli elettroni, entrambi alloggiati in un bulbo di vetro sotto vuoto. Il catodo è solitamente trattato con materiali emissivi di elettroni, come ossidi metallici, e viene riscaldato tramite un filamento per stimolare l’emissione di elettroni per effetto termoionico.
Funzionamento di un Diodo a Vuoto
Quando il catodo viene riscaldato, emette elettroni che vengono attratti dall’anodo positivamente carico. Questo movimento di elettroni genera un flusso di corrente. Il vuoto all’interno del bulbo impedisce agli elettroni di collidere con le molecole d’aria, permettendo un flusso di elettroni più efficiente dall’catodo all’anodo.
Il principio di base del diodo a vuoto è la retificazione. Questo significa che il diodo consente il passaggio della corrente elettrica in una sola direzione, da catodo a anodo, impedendo il flusso inverso. Grazie a questa proprietà, i diodi a vuoto sono stati utilizzati come rettificatori nei primi alimentatori elettrici e nei ricevitori radio.
Applicazioni e Impatto Storico
Le prime applicazioni dei diodi a vuoto includevano la ricezione e la modulazione del segnale nelle radio. Inoltre, hanno giocato un ruolo cruciale nello sviluppo dei primi computer, agendo come componenti essenziali per il processamento dei segnali elettrici. Il loro impiego ha aperto la strada all’era dell’elettronica moderna, portando allo sviluppo di dispositivi sempre più complessi e avanzati.
Nonostante l’avvento dei semiconduttori abbia gradualmente soppiantato i diodi a vuoto in molti ambiti, essi rimangono ancora oggi di interesse in specifiche applicazioni, come nei tubi a raggi catodici (CRT) per vecchi monitor e televisori, e in alcuni tipi di amplificatori audio ad alta fedeltà, dove sono apprezzati per le loro caratteristiche sonore uniche.
Il Principio Fisico alla Base del Diodo a Vuoto
Il funzionamento del diodo a vuoto si basa sul fenomeno della termoionizzazione. Quando il catodo viene riscaldato a una temperatura elevata, gli elettroni acquisiscono abbastanza energia per liberarsi dalla superficie del metallo. Questo processo è conosciuto come emissione termoionica. Una volta emessi, gli elettroni sono attratti dall’anodo, che è mantenuto a una potenziale positivo rispetto al catodo. Questo flusso direzionale di elettroni genera la corrente elettrica all’interno del diodo.
Una caratteristica fondamentale del diodo a vuoto è la sua curva caratteristica. La corrente che scorre attraverso il diodo, indicata come ID, è direttamente proporzionale alla tensione applicata tra catodo e anodo, VA, secondo la relazione ID = k * VAn, dove k è una costante di proporzionalità e n è un esponente che dipende dalle specifiche del diodo.
Limitazioni e Sostituzione con Semiconduttori
Nonostante la loro importanza storica, i diodi a vuoto presentano alcune limitazioni. Sono dispositivi relativamente grandi e fragili, con un consumo energetico elevato dovuto al riscaldamento del catodo. Inoltre, la necessità di mantenere un vuoto all’interno del bulbo rende la produzione più complessa e costosa.
Con l’avanzamento della tecnologia dei semiconduttori, i diodi a vuoto sono stati in gran parte sostituiti dai diodi a stato solido, che sono più piccoli, efficienti, e affidabili. Tuttavia, il diodo a vuoto rimane un esempio classico di ingegneria elettronica e continua a essere studiato per la sua importanza storica e i principi di base che rappresenta.
Conclusione
Il diodo a vuoto rappresenta una pietra miliare nella storia dell’elettronica. Sebbene oggi sia stato superato da tecnologie più avanzate, il suo contributo allo sviluppo di apparecchiature radio, televisive e computer è inestimabile. La sua semplice struttura, basata sull’emissione termoionica e sulla rettificazione, ha aperto la strada all’era elettronica moderna. Studiare il diodo a vuoto non è solo un’esplorazione della storia dell’elettronica, ma anche un’apprezzamento delle basi su cui si fondano le tecnologie contemporanee.
