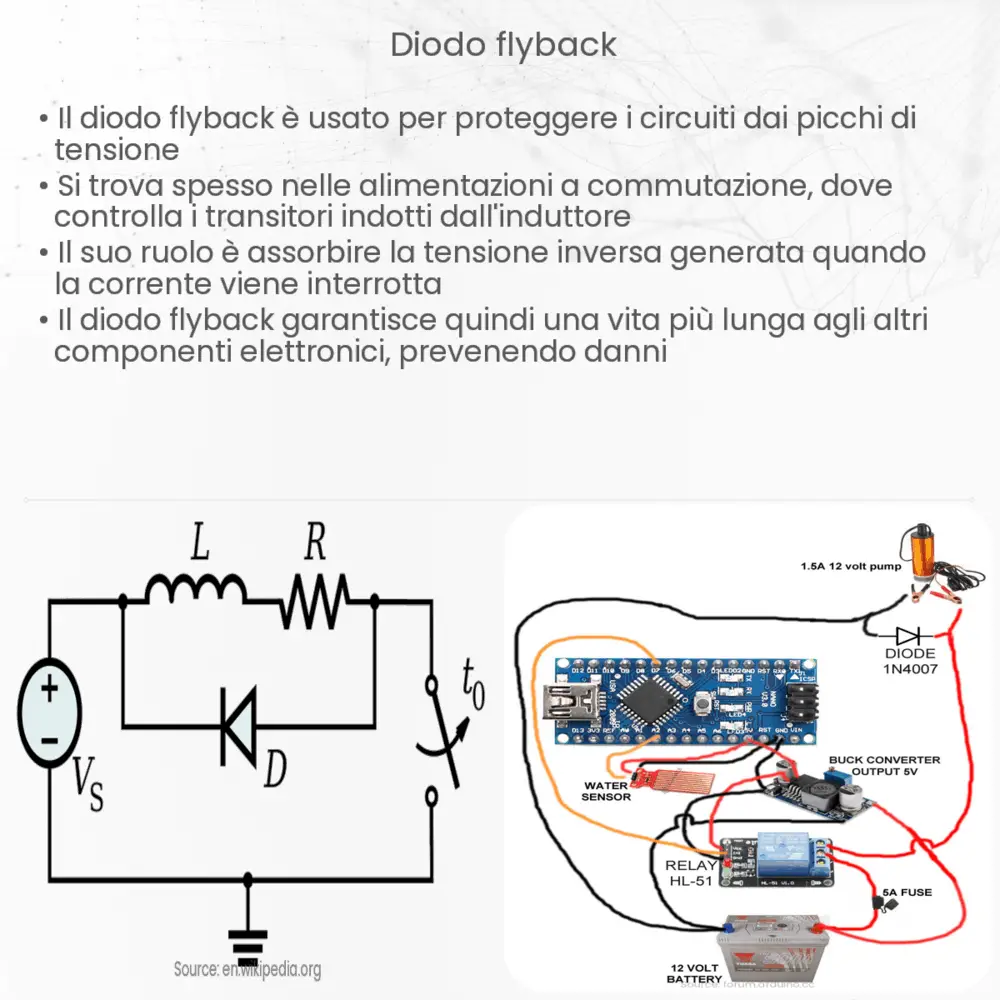

Cos’è un Diodo Flyback
Il diodo flyback è un componente elettronico fondamentale nei circuiti di alimentazione, soprattutto in quelli che richiedono la conversione di tensione. Questo tipo di diodo è progettato per gestire alte tensioni transitorie che si generano nei trasformatori o in altri componenti induttivi quando il flusso di corrente viene interrotto bruscamente. La sua funzione principale è quella di proteggere il circuito da sovratensioni potenzialmente dannose.
Principio di Funzionamento del Diodo Flyback
Quando un circuito induttivo viene spento, l’energia immagazzinata nel campo magnetico deve essere dissipata. In assenza di un percorso per questa energia, si può generare una sovratensione elevata ai capi dell’induttore, che può danneggiare i componenti elettronici. Il diodo flyback fornisce un percorso sicuro per questa energia, permettendo di proteggere il circuito.
Applicazioni del Diodo Flyback
I diodi flyback sono ampiamente utilizzati in una varietà di applicazioni elettriche ed elettroniche. Alcuni esempi comuni includono:
- Alimentatori switching: per prevenire danni dovuti a sovratensioni generate dal trasformatore.
- Driver di motori elettrici: per proteggere i circuiti di controllo dai picchi di tensione generati dal motore.
- Applicazioni di conversione di energia: come inverter solari o sistemi di alimentazione ininterrotti (UPS).
Selezione del Diodo Flyback
La scelta del diodo flyback giusto per un’applicazione specifica dipende da vari fattori:
- Tensione inversa massima (VR): il diodo deve essere in grado di sopportare la tensione massima che si può generare nel circuito.
- Corrente diretta massima (IF): il diodo deve essere in grado di gestire la massima corrente che attraversa il circuito.
- Velocità di commutazione: alcuni diodi sono progettati per commutare velocemente, il che è essenziale in applicazioni ad alta frequenza.
Considerazioni Termiche e di Affidabilità
Un altro aspetto cruciale nella scelta di un diodo flyback è la gestione termica. I diodi in condizioni di lavoro pesante possono generare molto calore, quindi è importante valutare la loro resistenza termica e la capacità di dissipazione del calore. L’affidabilità a lungo termine del diodo dipende anche dalla sua capacità di mantenere le prestazioni in un ambiente operativo caldo.
Tipi di Diodi Flyback
Esistono vari tipi di diodi flyback, ognuno con caratteristiche specifiche adatte a diverse applicazioni. I più comuni sono:
- Diodi standard: adatti per applicazioni a bassa frequenza e corrente moderata.
- Diodi rapidi o fast recovery: ideali per circuiti ad alta frequenza, dove sono richieste rapide commutazioni.
- Diodi Schottky: noti per una bassa caduta di tensione in avanti, utili per aumentare l’efficienza nei circuiti di potenza.
Installazione e Precauzioni di Sicurezza
Quando si installa un diodo flyback in un circuito, è essenziale seguire le linee guida di sicurezza e installazione. Assicurarsi che il diodo sia orientato correttamente, rispettando la polarità. È anche importante considerare la posizione fisica del diodo nel circuito per garantire una dissipazione del calore adeguata e per ridurre il rischio di cortocircuiti o danni a causa di sovratensioni.
Conclusione
In conclusione, il diodo flyback è un componente essenziale nei moderni circuiti elettronici, specialmente in quelli che coinvolgono carichi induttivi. La sua capacità di gestire picchi di tensione e proteggere i componenti elettronici da sovratensioni lo rende indispensabile in molte applicazioni, dalle alimentazioni switching ai sistemi di conversione di energia. La selezione del diodo giusto richiede un’attenta considerazione delle specifiche tecniche, della gestione termica e delle esigenze dell’applicazione. Con l’installazione e la manutenzione adeguate, i diodi flyback possono offrire una protezione affidabile e migliorare significativamente la sicurezza e l’efficienza dei circuiti elettronici.
