Découvrez le fonctionnement, les avantages et les applications des relais électromécaniques, un composant clé dans les systèmes électriques.
Qu’est-ce qu’un Relais Électromécanique?
Un relais électromécanique est un dispositif électrique simple mais essentiel, utilisé pour contrôler un circuit plus puissant à partir d’un signal plus faible. Ce composant agit comme un interrupteur commandé électriquement, permettant ainsi de séparer complètement les circuits de commande et de puissance dans un système électrique.
Fonctionnement d’un Relais Électromécanique
Le fonctionnement de base d’un relais électromécanique repose sur l’induction électromagnétique. Lorsqu’un courant électrique traverse la bobine du relais, il crée un champ magnétique. Ce champ magnétique active un levier (communément appelé armature) qui, à son tour, ouvre ou ferme les contacts dans un autre circuit. Cette action permet au relais de contrôler un circuit électrique de haute puissance à partir d’un signal de faible puissance, sans interaction directe entre eux.

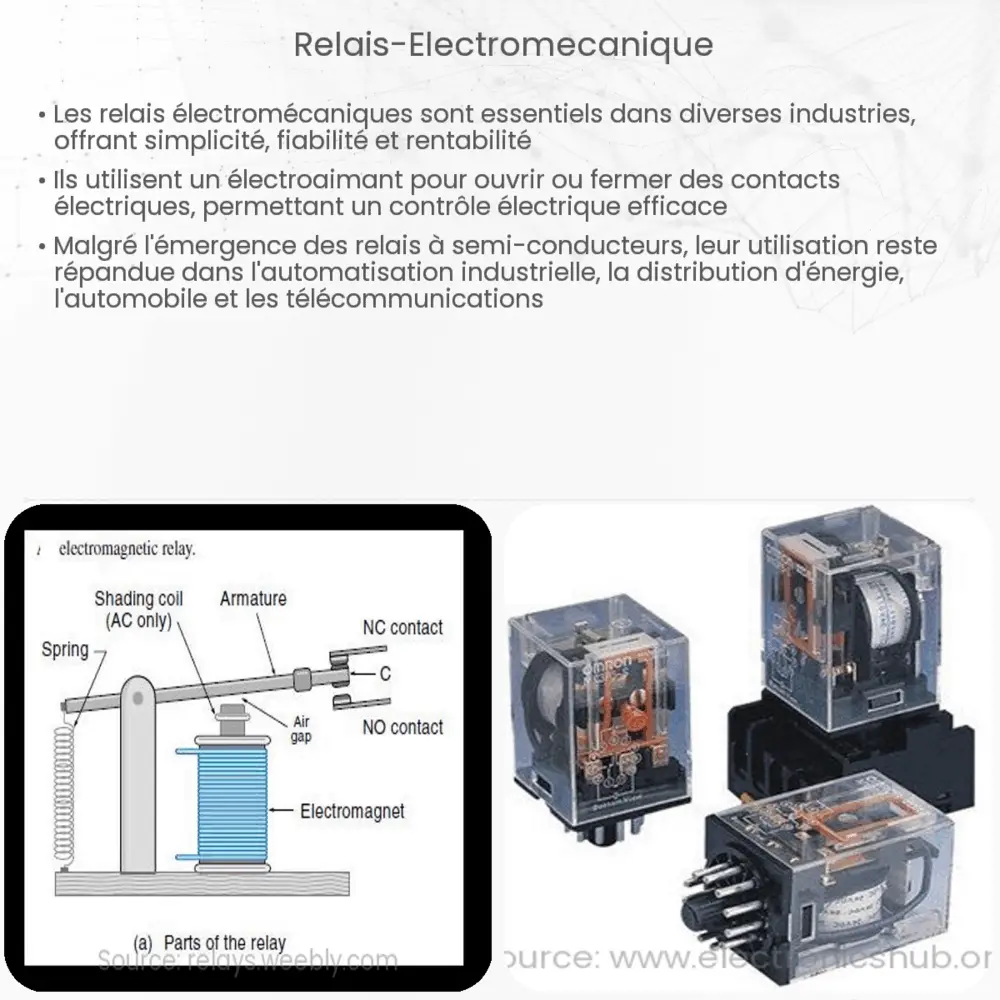

Composants Clés d’un Relais
Un relais électromécanique typique comprend plusieurs composants clés:
- La Bobine: C’est la partie du relais qui génère le champ magnétique lorsqu’elle est alimentée par un courant électrique.
- L’Armature: Un levier magnétique qui se déplace sous l’effet du champ magnétique généré par la bobine.
- Les Contacts: Ils peuvent être de type normalement ouvert (NO) ou normalement fermé (NC). Les contacts NO ferment le circuit lorsqu’ils sont activés, tandis que les contacts NC font l’inverse.
Avantages et Applications
Les relais électromécaniques sont largement utilisés en raison de leurs nombreux avantages. Ils offrent une excellente isolation électrique entre le circuit de commande et le circuit de puissance, une capacité de commutation rapide, et la possibilité de contrôler des charges élevées avec un faible signal de commande. De plus, ils sont robustes et fiables pour des applications industrielles et domestiques. Les relais électromécaniques trouvent leur utilité dans divers domaines, tels que les systèmes d’automatisation, les équipements de télécommunication, les dispositifs de commande de moteurs et bien d’autres applications où la commande de puissance est nécessaire.
La prochaine section se concentrera sur les critères de sélection d’un relais électromécanique, ses limitations, ainsi que sur des exemples concrets d’utilisation dans diverses industries.
Choix et Limitations des Relais Électromécaniques
Le choix d’un relais électromécanique dépend de plusieurs facteurs clés tels que la tension et le courant du circuit de commande, la capacité de charge du circuit de puissance, la fréquence de commutation, et les conditions environnementales. Il est crucial de sélectionner un relais adapté aux spécifications électriques et aux exigences de l’application pour garantir un fonctionnement fiable et sécurisé.
Cependant, les relais électromécaniques présentent certaines limitations. Leur durée de vie est souvent affectée par la fréquence de commutation et les charges électriques qu’ils manipulent. De plus, les parties mécaniques peuvent s’user avec le temps, ce qui conduit à un besoin de maintenance ou de remplacement. De plus, la vitesse de commutation des relais électromécaniques est généralement inférieure à celle des relais à semi-conducteurs, ce qui peut être un inconvénient dans certaines applications à haute fréquence.
Exemples d’Utilisation dans Diverses Industries
En industrie, les relais électromécaniques sont souvent utilisés dans les systèmes de contrôle de processus, où ils permettent de gérer des charges lourdes comme les moteurs ou les équipements de chauffage. Dans le domaine de l’automobile, ils sont utilisés pour contrôler des composants tels que les phares, les klaxons, ou les moteurs de fenêtre. En télécommunications, ils servent à établir ou interrompre des connexions dans les équipements de commutation.
Conclusion
En conclusion, les relais électromécaniques sont des composants cruciaux dans de nombreux systèmes électriques et électroniques. Leur capacité à contrôler des circuits de haute puissance à partir de signaux de faible puissance, tout en offrant une isolation électrique entre ces circuits, les rend indispensables dans une large gamme d’applications. Bien qu’ils aient certaines limitations, comme l’usure mécanique et une vitesse de commutation plus lente par rapport aux technologies plus modernes, leur fiabilité, leur simplicité et leur coût-efficacité continuent de les rendre populaires dans de nombreux domaines industriels et commerciaux. En comprenant leurs caractéristiques et en les sélectionnant judicieusement, les relais électromécaniques peuvent offrir des solutions efficaces et fiables pour de nombreuses applications de commande de puissance.
