Le Pont de Wheatstone : Un Outil Essentiel pour les Mesures de Résistance
Le pont de Wheatstone est un dispositif électrique inventé par Samuel Hunter Christie en 1833 et popularisé par Sir Charles Wheatstone en 1843. Il est principalement utilisé pour mesurer avec précision la résistance électrique inconnue en la comparant à des résistances de référence connues. Ce dispositif trouve son utilité dans divers domaines allant de l’ingénierie électrique à l’enseignement en physique.
Principe de Fonctionnement
Le pont de Wheatstone fonctionne sur le principe d’un circuit en pont, où deux branches parallèles contiennent chacune deux résistances. Lorsque le pont est en équilibre, la tension entre les deux branches est nulle. À cet instant, la relation entre les résistances est donnée par l’équation : Rx = (R2 / R1) * R3, où Rx est la résistance inconnue.
Composants du Pont de Wheatstone

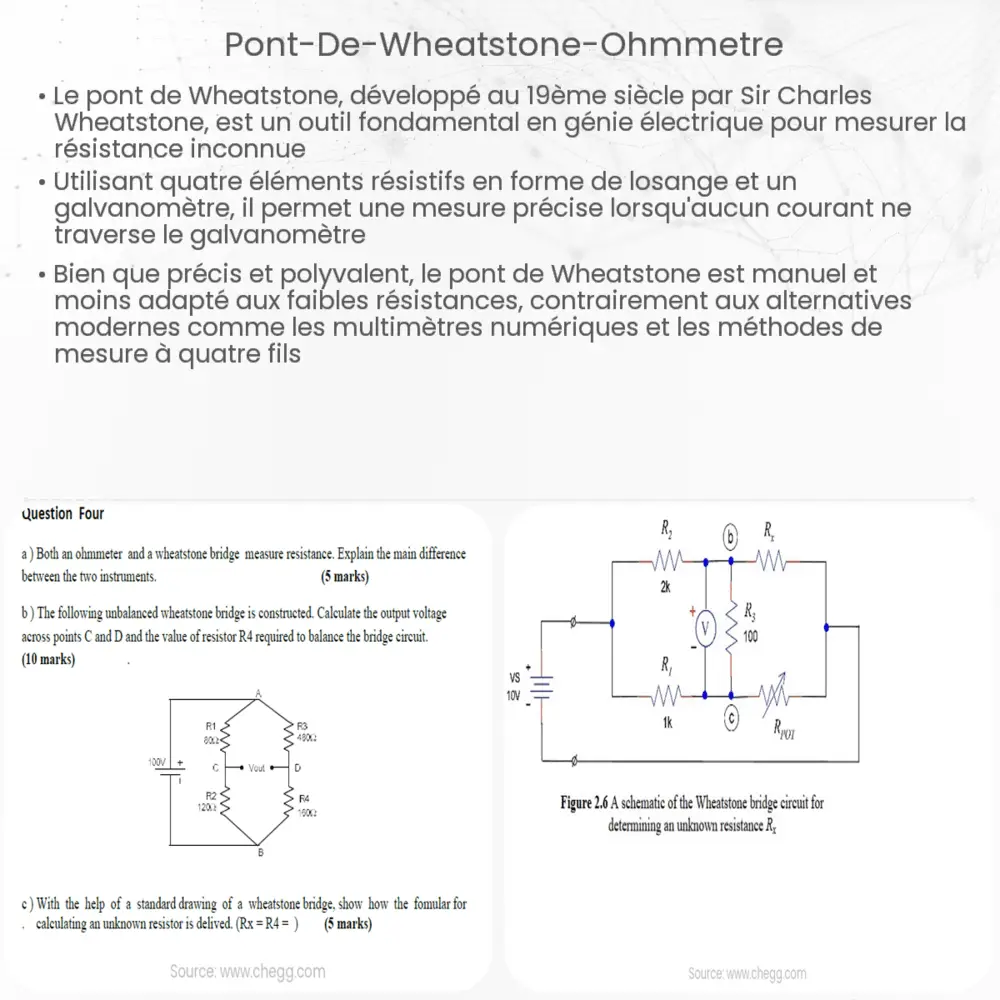

Le pont de Wheatstone se compose typiquement de quatre résistances, un galvanomètre et une source de tension. Les quatre résistances sont disposées en forme de losange, avec deux résistances connues (R1, R3), une résistance inconnue (Rx) et une résistance variable (R2). Le galvanomètre, connecté en diagonale, sert à détecter le courant nul, indiquant l’équilibre du pont.
Application et Avantages
L’application principale du pont de Wheatstone est la mesure précise de petites résistances, où des méthodes conventionnelles pourraient ne pas être efficaces. L’avantage majeur de ce dispositif réside dans sa haute précision et sa fiabilité, surtout lorsqu’il est combiné avec des instruments de mesure modernes. De plus, il permet une détermination rapide et directe de la résistance inconnue sans nécessiter de calculs complexes.
Évolution et Variations
Au fil du temps, le pont de Wheatstone a connu plusieurs variations pour s’adapter à des besoins spécifiques. Par exemple, le pont de Kelvin, une modification du pont original, est utilisé pour mesurer des résistances très faibles. D’autres formes incluent des ponts adaptés pour mesurer des capacités ou des inductances, élargissant ainsi le spectre d’utilisation de ce principe fondamental.
Mesure Pratique avec le Pont de Wheatstone
Pour utiliser le pont de Wheatstone, il faut d’abord connecter la résistance inconnue (Rx) et ajuster la résistance variable (R2) jusqu’à ce que le galvanomètre indique zéro courant. À ce point, l’équation du pont de Wheatstone est satisfaite, permettant de calculer Rx. Cette méthode est non seulement précise mais aussi non intrusive, ce qui signifie qu’elle n’altère pas le circuit testé.
Intégration dans les Ohmmètres Modernes
De nos jours, le concept du pont de Wheatstone est intégré dans de nombreux ohmmètres numériques. Ces appareils modernes automatisent le processus de mesure, fournissant des lectures directes de la résistance sans nécessiter de manipulation manuelle des composants. Cette intégration souligne l’importance et la pertinence continue du pont de Wheatstone dans les technologies actuelles.
Limitations et Considérations
Bien que le pont de Wheatstone soit un outil puissant, il présente certaines limitations. Par exemple, il n’est pas idéal pour mesurer des résistances extrêmement élevées ou très basses. De plus, l’exactitude de la mesure peut être affectée par des facteurs externes comme la température et la qualité des composants utilisés. Il est donc crucial de prendre en compte ces facteurs lors de l’utilisation de ce dispositif.
Conclusion
En conclusion, le pont de Wheatstone demeure un outil fondamental dans le domaine de l’électronique et de la mesure de résistance. Avec son principe simple mais efficace, il offre une méthode de mesure précise et fiable, adaptée à une large gamme d’applications. Sa capacité à évoluer avec le temps, se manifestant dans des instruments modernes comme les ohmmètres numériques, témoigne de son importance durable. Malgré ses limitations, le pont de Wheatstone continue de jouer un rôle essentiel dans l’éducation et l’industrie, illustrant parfaitement l’ingéniosité et la pérennité des principes scientifiques fondamentaux.
