Introducción al Puente de Wheatstone
El Puente de Wheatstone es un dispositivo eléctrico que se utiliza para medir resistencias desconocidas mediante el equilibrio de las ramas de un puente. Su nombre se debe a su inventor, el científico británico Sir Charles Wheatstone, aunque fue desarrollado y popularizado por Samuel Hunter Christie.
Principio de Funcionamiento

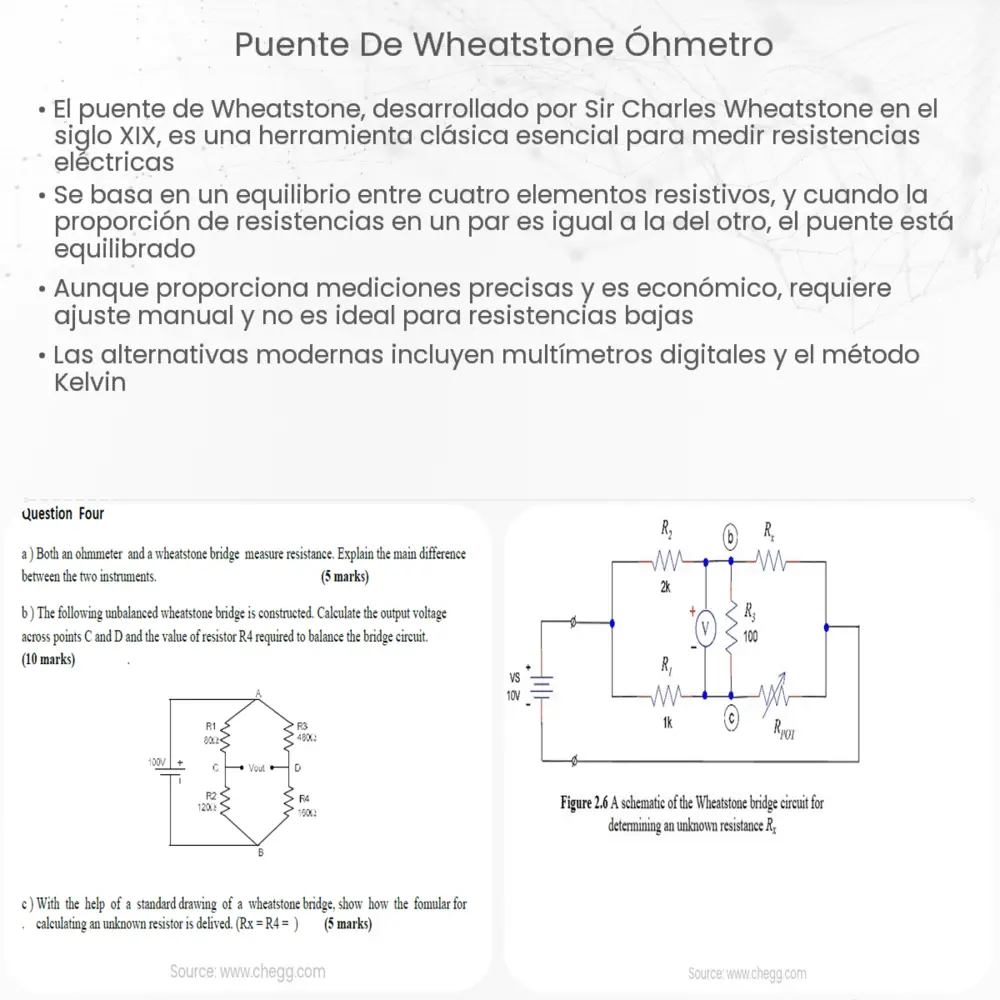

El puente de Wheatstone está compuesto de cuatro resistencias dispuestas en forma de diamante. Al aplicar una tensión en los extremos opuestos, la corriente se divide en dos caminos. Cuando la relación entre las resistencias de los dos caminos es la misma, el puente está en equilibrio y la corriente que fluye a través del detector de voltaje central es cero.
Puente de Wheatstone como Óhmetro
El uso más común del Puente de Wheatstone es como un óhmetro. Un óhmetro es un instrumento que se utiliza para medir la resistencia eléctrica de un objeto. Sin embargo, el óhmetro que se basa en el puente de Wheatstone puede medir la resistencia con un alto grado de precisión.
- Conexión: Una resistencia conocida se coloca en una rama del puente, y la resistencia desconocida en la rama opuesta. Las otras dos ramas del puente contienen resistencias variables.
- Equilibrio: Se ajustan las resistencias variables hasta que se alcanza el equilibrio, es decir, no fluye corriente a través del detector de voltaje central.
- Medición: Finalmente, se calcula la resistencia desconocida utilizando la ley de Ohm.
Este método de medición es especialmente útil cuando se requiere una alta precisión, como en laboratorios de investigación y desarrollo, así como en la industria electrónica.
Componentes del Puente de Wheatstone
Los componentes clave de un puente de Wheatstone son:
- Fuente de alimentación: Este es el dispositivo que proporciona la tensión eléctrica necesaria para el funcionamiento del puente.
- Resistencias: Se utilizan cuatro resistencias. Dos de ellas son variables y las otras dos son fijas, una conocida y la otra desconocida.
- Detector de voltaje: Este dispositivo mide el voltaje en el punto central del puente para determinar si el puente está o no en equilibrio.
Es importante destacar que el puente de Wheatstone, aunque simple en su diseño, es un dispositivo extremadamente poderoso y útil en la medición precisa de resistencias eléctricas.
Aplicaciones del Puente de Wheatstone
Además de medir la resistencia eléctrica, el Puente de Wheatstone también tiene varias otras aplicaciones.
- Sensores: Se utiliza en una variedad de sensores, incluyendo galgas extensiométricas para medir la deformación, termistores para medir la temperatura y fotodiodos para medir la intensidad de la luz. En estos casos, el cambio en resistencia causado por una alteración en el entorno se utiliza para calcular la magnitud de esa alteración.
- Amplificadores: En algunos amplificadores de audio, un Puente de Wheatstone se utiliza para corregir el desequilibrio entre dos canales de audio.
- Telecomunicaciones: En las primeras etapas del desarrollo de las telecomunicaciones, los puentes de Wheatstone se utilizaban para localizar fallos en los cables.
Limitaciones del Puente de Wheatstone
Aunque el Puente de Wheatstone es muy útil para medir resistencias con alta precisión, también tiene algunas limitaciones. Primero, su exactitud depende de la precisión de la resistencia conocida y las resistencias variables. Segundo, es relativamente lento para medir resistencias en comparación con los óhmetros digitales modernos. Finalmente, si las resistencias son muy altas o muy bajas, puede ser difícil equilibrar el puente.
Conclusión
El Puente de Wheatstone es una herramienta increíblemente valiosa en el campo de la electrónica y la física. Aunque fue inventado en el siglo XIX, su uso ha perdurado hasta hoy debido a su versatilidad y precisión. Sirve como base para una gran variedad de instrumentos y dispositivos, desde óhmetros precisos hasta sensores sofisticados. A pesar de sus limitaciones, su utilidad y aplicabilidad en diversas áreas de la ciencia y la ingeniería lo convierten en un pilar fundamental de estas disciplinas. Sin lugar a dudas, el Puente de Wheatstone es una brillante demostración de cómo una idea simple puede tener un impacto significativo y duradero.
