Oscillateurs Clapp

Introduction aux Oscillateurs Clapp

Les oscillateurs Clapp sont une variante des oscillateurs à transistor Colpitts, utilisée principalement pour générer des fréquences élevées avec une stabilité accrue. Cette stabilité est obtenue en modifiant la configuration des composants du circuit, en particulier les condensateurs et les inductances. Le nom de cet oscillateur vient de l’ingénieur James K. Clapp qui l’a introduit en 1948.

Principe de Fonctionnement

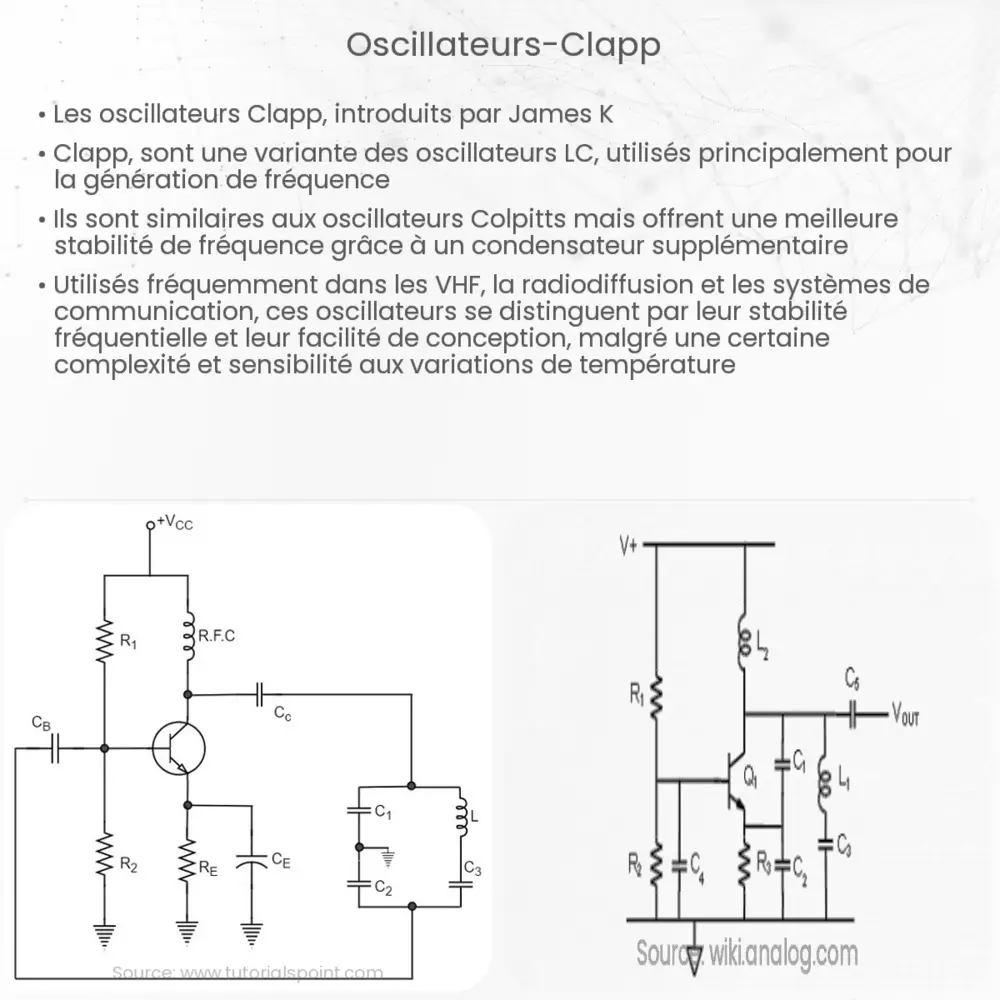

Le cœur de l’oscillateur Clapp est un transistor, qui peut être de type bipolaire ou à effet de champ. La base (ou la grille) du transistor reçoit le signal de rétroaction nécessaire pour maintenir les oscillations. Trois éléments clés composent le circuit de rétroaction :

  • Un inducteur (L) : Il est généralement placé en série avec un des condensateurs.
  • Trois condensateurs (C1, C2, C3) : Leur configuration unique permet de définir la fréquence d’oscillation. Contrairement à l’oscillateur Colpitts, le condensateur C3 est ajouté en série avec l’inducteur, ce qui permet de contrôler plus précisément la fréquence.
  • Une résistance (R) : Elle est utilisée pour fournir la polarisation nécessaire au transistor.

La fréquence d’oscillation (f) de l’oscillateur Clapp est principalement déterminée par l’inducteur et les condensateurs. Elle est donnée par la formule :

f = 1 / (2π * √(L * (C1*C2*C3) / (C1+C2+C3)))

Avantages et Applications

Les oscillateurs Clapp sont reconnus pour leur haute stabilité en fréquence, ce qui les rend idéaux pour des applications nécessitant une fréquence précise et stable, comme dans les équipements de radiofréquence, les générateurs de signal et certains instruments de mesure. Leur capacité à fonctionner à des fréquences relativement élevées avec peu de composants les rend également attrayants pour la miniaturisation des dispositifs électroniques.

La construction simple de l’oscillateur Clapp, combinée à sa stabilité, le rend facile à intégrer dans différents systèmes électroniques. Il est souvent utilisé dans les circuits de communication, les systèmes de télécommande, et dans les appareils de radiodiffusion.

Optimisation et Variantes

Malgré ses avantages, l’oscillateur Clapp peut nécessiter des ajustements pour répondre aux besoins spécifiques d’une application. Par exemple, la sélection des valeurs des composants peut être cruciale pour obtenir la fréquence souhaitée avec précision. Des composants de haute qualité sont souvent requis pour minimiser les variations de fréquence dues aux changements de température ou aux interférences électromagnétiques.

Il existe également des variantes de l’oscillateur Clapp. Certaines impliquent l’utilisation de transistors à effet de champ (FET) au lieu de transistors bipolaires, offrant une meilleure impédance d’entrée et une consommation de courant réduite. D’autres modifications incluent l’ajout de circuits de régulation de tension ou de contrôle de fréquence pour améliorer la stabilité et la précision.

Limitations et Considérations

En dépit de ses nombreux avantages, l’oscillateur Clapp a ses limites. La précision de la fréquence d’oscillation peut être affectée par la qualité des composants utilisés, notamment les condensateurs et l’inducteur. De plus, le circuit peut devenir instable à des fréquences très élevées, nécessitant des considérations de conception supplémentaires, comme le choix des composants et la disposition du circuit imprimé.

Un autre aspect à considérer est le bruit électronique. Bien que l’oscillateur Clapp soit généralement stable, il peut être sujet à du bruit de phase, particulièrement dans les applications à haute fréquence. Cela nécessite parfois l’utilisation de techniques de filtrage ou de stabilisation supplémentaires.

Conclusion

L’oscillateur Clapp représente une solution efficace et stable pour générer des fréquences élevées dans diverses applications électroniques. Sa simplicité de conception, combinée à sa capacité à maintenir une fréquence stable, le rend idéal pour les équipements de radiofréquence, les générateurs de signal et les instruments de mesure. Toutefois, comme tout circuit électronique, il possède des limitations et des considérations de conception à prendre en compte. La compréhension approfondie de ses caractéristiques et de ses variantes est essentielle pour optimiser son utilisation dans des contextes spécifiques. En somme, l’oscillateur Clapp reste un choix populaire parmi les concepteurs de circuits électroniques, grâce à sa fiabilité et sa précision.
