Osciladores Clapp: Un Análisis Detallado
Los osciladores Clapp son una variedad especial de osciladores electrónicos que se utilizan para generar ondas sinusoidales a frecuencias extremadamente estables. A continuación, se explorará la naturaleza, la estructura y la aplicación de estos osciladores.
Características Generales
El oscilador Clapp es una mejora del oscilador Colpitts y lleva el nombre de su inventor, James Kilton Clapp. La distinción clave entre ambos radica en la adición de un condensador en serie con el circuito resonante. Esta adición brinda al oscilador Clapp una mayor estabilidad en la frecuencia de oscilación.
Estructura y Funcionamiento

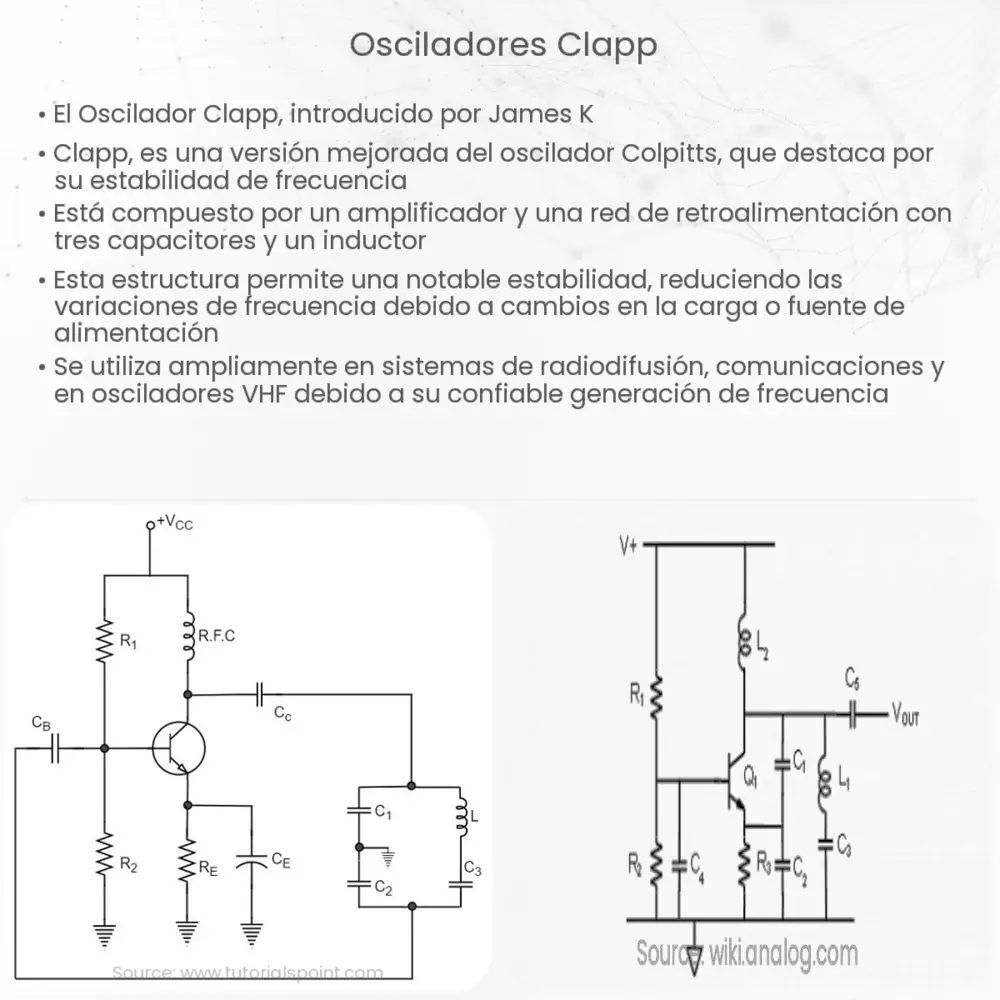

El oscilador Clapp utiliza una configuración LC (Inductor-Capacitor) en su diseño, y su esquema básico incluye:
- Transistor: Suele ser un transistor BJT o FET, que actúa como elemento activo en el circuito.
- Condensadores: Tres condensadores, uno en serie (C1) y dos en paralelo (C2, C3), forman el circuito resonante.
- Inductor: Un inductor (L) en paralelo con los condensadores C2 y C3.
- Resistencias: Se utilizan para el sesgo y la estabilización del transistor.
El funcionamiento del oscilador Clapp depende de la retroalimentación positiva proporcionada por el circuito resonante LC. La frecuencia de oscilación se determina principalmente por los valores de los condensadores y el inductor. El condensador en serie C1 juega un papel vital en la estabilización de la frecuencia, permitiendo que el oscilador funcione con una variación mínima en la frecuencia, incluso cuando hay cambios en la temperatura o la tensión de alimentación.
Aplicaciones y Usos
Los osciladores Clapp se encuentran en diversas aplicaciones dentro de la industria electrónica. Algunos de los usos más comunes son:
- Generación de señales en transmisores de radio y televisión.
- En sistemas de comunicación como generadores de señales de referencia.
- Síntesis de frecuencia en dispositivos como teléfonos móviles.
En resumen, la estabilidad y precisión de los osciladores Clapp los hacen ideales para una amplia variedad de aplicaciones donde la estabilidad de la frecuencia es crítica.
Ventajas y Desventajas de los Osciladores Clapp
Como con cualquier tecnología, los osciladores Clapp presentan tanto ventajas como desventajas, las cuales son importantes considerar en función del uso específico.
Ventajas
- Estabilidad de Frecuencia: La mayor ventaja es su estabilidad de frecuencia, resistente a cambios en la temperatura y tensión.
- Frecuencia Ajustable: La frecuencia de oscilación se puede ajustar con precisión cambiando los valores de los componentes.
- Aplicación Versátil: Pueden ser utilizados en una variedad de aplicaciones, desde sistemas de comunicación hasta dispositivos de consumo.
Desventajas
- Complejidad: La estructura puede ser más compleja en comparación con otros osciladores, lo que aumenta el costo de fabricación.
- Sensibilidad a la Calidad de los Componentes: La elección de componentes de baja calidad puede afectar negativamente la estabilidad y rendimiento del oscilador.
Conclusión
Los osciladores Clapp representan una tecnología vital en la generación de señales sinusoidales estables. Con su estructura única y la inclusión de un condensador en serie, ofrecen una mayor estabilidad en la frecuencia de oscilación en comparación con otros tipos de osciladores. Aunque su diseño puede ser complejo y su rendimiento pueda verse afectado por la calidad de los componentes, las ventajas que ofrecen en términos de estabilidad y precisión de frecuencia los hacen indispensables en muchas aplicaciones modernas. Desde transmisores de radio hasta dispositivos móviles, los osciladores Clapp siguen desempeñando un papel fundamental en la industria electrónica, contribuyendo a la eficiencia y efectividad de la tecnología actual.
